德国Phoenix Contact EEM-MA370电能质量分析仪属于EMpro系列多功能电能监测设备，可采集各类能源与电能质量数据，通过以太网上传至管理系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

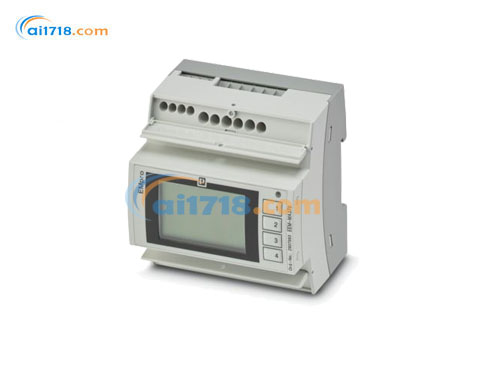

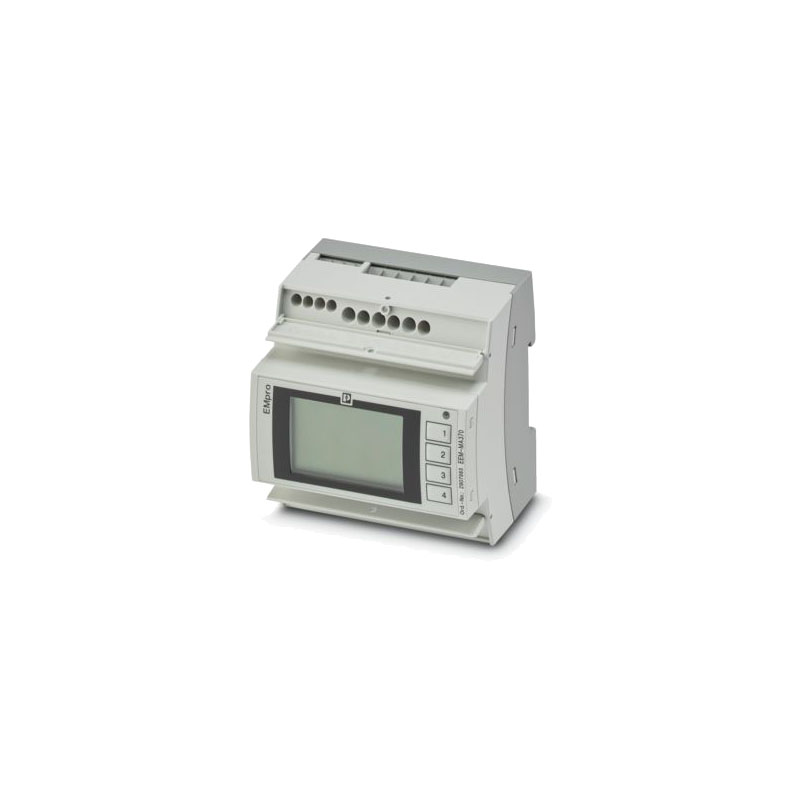

德国Phoenix Contact EEM-MA370电能质量分析仪产品简介

EEM-MA370 属于 EMpro 系列多功能电能监测设备，可采集各类能源与电能质量数据，通过以太网上传至管理系统。搭载带背光 LCD 显示屏，真有效值测量，电压电流精度 0.2 级，支持*高 63 次谐波测量。内置 Web 向导，快速完成设备配置集成，具备数字 I/O 接口，宽温工业壳体，满足 CRA 网络弹性相关要求。

产品特点
高精度测量，支持*高 63 次谐波采集，真有效值无缝采样
内置 Web 服务器，网页向导快速配置，单以太网口传输数据
宽工作温度 - 25℃~70℃，IP20 外壳防护，适配工业环境
集成数字输入输出，支持开关量信号接入与输出联动
多电压供电，符合 IEC 安全绝缘标准，兼容多相配电系统

应用场景
EEM-MA370 多用于工业配电、楼宇自控、能源管理系统。可安装在控制柜内，对车间、数据中心、公共建筑低压回路实时采集能耗、谐波、功率等数据，统计负荷曲线，开展电能质量监测。用于能耗审计、配电故障溯源、节能分析，适配新建与改造项目，为能源管控平台提供可靠基础数据。

EEM-MA370电能质量分析仪技术参数

应用说明	产品类型	电能监测设备
	产品系列	EMpro
	数目 (以太网端口)	1
	特殊性质	产品正在筹备中，以确保其符合《网络弹性法案》 (CRA) 的相关规定
	显示器
	显示方式	LCD液晶显示器，背光，2色，多行
电气特性	额定条件下的*大功耗	10 VA
	主电源类型	3相（3或4线制），双相（2线制）与单相（单线制）
	电气隔离
	测试电压	4 kV AC (50 Hz, 60 s)
	污染等级	2
	绝缘	强化绝缘
	电气隔离壳体相对于所有电位 IEC 61010-1
	标准/规程	IEC 61010-1
	过电压类别	III (300 V AC)
	过电压类别	II (600 V AC)
	绝缘	强化绝缘
	电气隔离电源相对于其他所有电位 IEC 61010-1
	标准/规程	IEC 61010-1
	过电压类别	III (300 V AC)
	过电压类别	II (600 V AC)
	绝缘	强化绝缘
	电气隔离电压测量输入端相对于其他所有电位 IEC 61010-2-030
	标准/规程	IEC 61010-2-030
	测量类型	III (300 V AC)
	测量类型	II (600 V AC)
	绝缘	强化绝缘
	电气隔离电流测量输入端相对于其他所有电位
	绝缘	功能性绝缘
	电气隔离数字I/O
	绝缘	功能性绝缘
	电气隔离通信接口
	绝缘	功能性绝缘
	电源
	电源电压范围	100 V AC ... 230 V AC (±20 %)
	电源电压范围	150 V DC ... 250 V DC (±20 %)
	功耗	≤ 4 W
	额定频率	50 Hz ... 60 Hz (AC正弦)
输入数据	测量数据采集
	测量原理	真均方根值测量（无缝）
	频率测量范围 (基础组件)	45 Hz ... 65 Hz
	测量值	交流电正弦 (50 Hz/60 Hz)
	扫描频率	12,8 kHz (50 Hz) / 15,4 kHz (60 Hz)
	时间段数量	10（50 Hz时的真均方根值）
	时间段数量	12（60 Hz时的真均方根值）
	谐波电流获取	直至第63个谐波
	测量: 电压
	输入名称	电压测量输入V1，V2，V3
	输入电压范围直接	18 V AC ... 690 V AC (相/相)
	输入电压范围直接	11 V AC ... 400 V AC (相/中性导线)
	输入电压范围通过外部电流互感器	60 V AC ... 2000000 V AC (初级)
	输入电压范围通过外部电流互感器	60 V AC ... 400 V AC (次级)
	电涌功率	760 V AC (相/相)
	精度	0.20%
	功耗	< 0.5 VA
	测量: 电流
	输入名称	电流测量I1, I2, I3
	输入电流	1 A (次级)
	输入电流	5 A (次级)
	测量范围	1 A ... 20000 A (初级)
	过载量	6 A (I*大)
	测量范围额定值的响应阈值	10 mA (1 A)
	测量范围额定值的响应阈值	50 mA (5 A)
	精度	0.20%
	电流过载	50 A，1秒
	电流过载	20 A（4 x IN，连续）
	功耗	< 0.5 VA
	测量: 电源
	精度	0.50%
	有功能量（IEC 62053-22）	0.5 S级
	无功功率（IEC 62053-23）	级 2
	ANSI C12.20	0.5 S级
	数字量
	输入说明	数字输入符合IEC/EN 61131-2（类型3）
	号码	1
	电压输入信号	24 V DC
	电压输入信号	0 V DC ... 30 V DC
	电流输入信号	2 mA ... 15 mA
	保护	250 mA (快速熔断)
	保护电路	防止错接直流电连接（*大30 V）
输出数据	数字量
	输出说明	数字输出符合IEC/EN 61131-2（类型3）
	号码	1
	电流输出信号	≤ 100 mA
	电压输出信号	24 V DC
	保护	250 mA (快速熔断)
	保护电路	防止错接直流电连接（*大30 V）
连接数据	电流，电压，电源
	连接方式	螺钉连接
	剥线长度	8 mm
	螺纹	M3
	刚性导线横截面	0.2 mm² ... 6 mm²
	柔性导线横截面	0.2 mm² ... 4 mm²
	可连接导向横截面 AWG	24 ... 10
	紧固扭矩	0.5 Nm ... 0.6 Nm
	数字I/O / 通信
	连接方式	螺钉连接
	剥线长度	7 mm
	螺纹	M3
	刚性导线横截面	0.14 mm² ... 2.5 mm²
	柔性导线横截面	0.14 mm² ... 1.5 mm²
	可连接导向横截面 AWG	26 ... 14
	紧固扭矩	0.5 Nm ... 0.6 Nm
尺寸	产品尺寸
	宽度	90 mm
	高度	90 mm
	深度	71.9 mm
	水平针距	5 HP
环境条件	环境条件
	保护等级	IP20 (外壳)
	保护等级	IP40 (显示器)
	环境温度（运行）	-25 °C ... 70 °C
	环境温度（存放/运输）	-30 °C ... 80 °C
	海拔	≤ 2000 m
	允许的*大相对湿度（运行）	≤ 95 % (无冷凝)
