德国Phoenix Contact EEM-XM355电能质量分析仪为EMpro系列能量测量设备，支持单相、三相多制式测量，4费率管理与4象限双向计量，有功精度0.5级，校准有效期8年。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

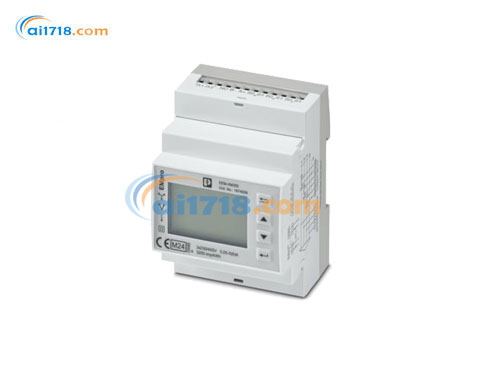

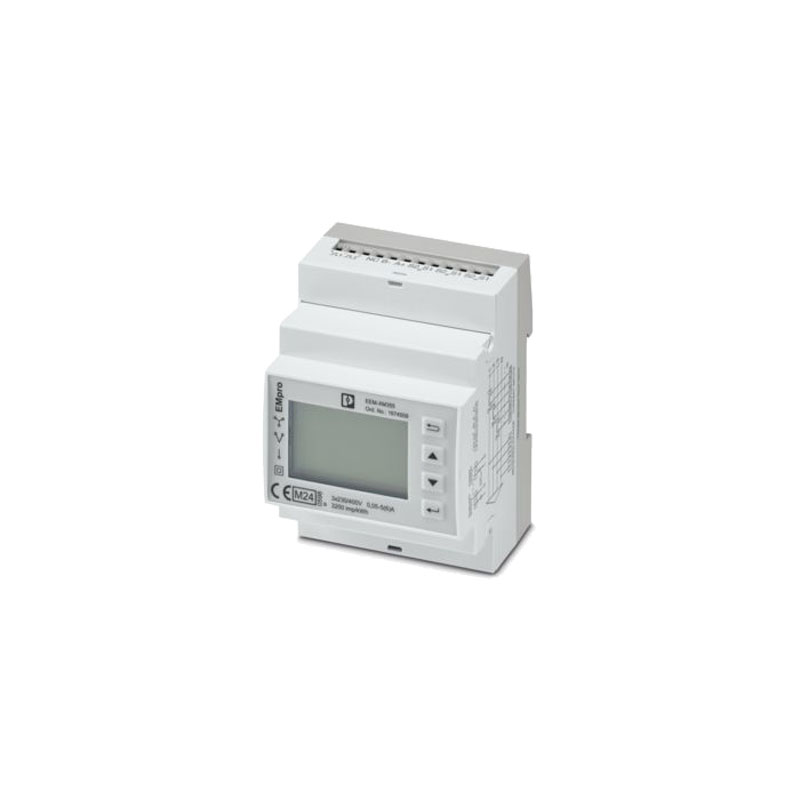

德国Phoenix Contact EEM-XM355电能质量分析仪产品简介
EEM-XM355为EMpro系列能量测量设备，支持单相、三相多制式测量，4费率管理与4象限双向计量，有功精度0.5级，校准有效期8年。支持外接CT/PT互感器测量，搭载白色背光LCD屏，RS485ModbusRTU通讯，DIN导轨安装，支持交流或直流外部供电，适配高压回路能耗采集。
产品特点
4费率，4象限双向计量，8年MID校准有效期，有功0.5级精度
适配外部电流、电压互感器，可接入高压回路，扫描频率14400Hz
RS485ModbusRTU通讯，双路无源光电隔离脉冲输出
DIN导轨4HP模块，宽温-40~70℃，UL94V0阻燃壳体，正面IP20防护
应用场景
适合工厂高压配电、变电站二次侧、光伏储能、楼宇及数据中心能耗分项计量。依靠外接互感器实现高压回路电能监测，采集有功、无功、电量等参数，通过Modbus接入能源管理系统。支持多费率计费，用于能效评估、能耗统计、成本分摊，满足工业配电自动化与能源审计项目。
德国Phoenix Contact EEM-XM355电能质量分析仪技术参数
| 产品属性 | 产品类型 | 能量测量设备 |
| 产品系列 | EMpro | |
| 数目 | 4 (费率) | |
| 校准有效期 | 8 年 | |
| 计量表型号 | 双向计量表（输送和消耗）包括4象限测量 | |
| 绝缘特性 | ||
| 保护等级 | II | |
| 绝缘特性 | ||
| 过电压类别 | III | |
| 污染等级 | 2 | |
| 显示器 | ||
| 显示方式 | 配备白色背光的液晶显示器，*大显示范围为999999.99 kWh/kVArh | |
| 电气特性 | 额定过电压 | 6 kV |
| *度 | C (EN 50470-3) | |
| 0.5 (IEC 62053-21) | ||
| 主电源类型 | 单相（2线制） | |
| 三相（3线制） | ||
| 3相（4线制） | ||
| 电源 | ||
| 电源电压范围 | 100 V AC ... 277 V AC (外部供电，或者：也可通过测量电压为能量测量设备供电) | |
| 110 V DC ... 380 V DC (外部) | ||
| 电气隔离 | ||
| 测量类型 | CAT III 300 V | |
| 输入数据 | 测量 | |
| 额定电压 | 3x 230 V AC (400 V AC) | |
| 输入电压范围 | 100 V AC ... 277 V AC (相/中性导线) | |
| 173 V AC ... 480 V AC (相/相) | ||
| 100 V AC ... 9999 V AC (初级 (通过外部电压变送器)) | ||
| 100 V AC ... 500 V AC (次级（通过外部电压互感器）) | ||
| 输入电流范围 | 1 A AC (初级（通过外部电流互感器）) | |
| 功耗 | 10 VA (2 W) | |
| 0.05 VA (每相当前输入电流为5 A) | ||
| 0.1 VA (每相电压输入) | ||
| 频率范围 | ±2 % (50/60 Hz参考频率fN) | |
| 功率因数 | 0.5 (电感) | |
| 0.8 (容性) | ||
| 启动电流Ist | 0.01 A | |
| *小电流Imin | 0.05 A | |
| 限制电流Imax | 6 A | |
| 瞬态电流Itr | 0.25 A | |
| 参考电流Iref | 5 A | |
| 二次侧额定电流Isn | 1 A AC (通过外部互感器) | |
| 5 A AC (通过外部互感器) | ||
| 过载量 | 120 A (适用于0.5 s) | |
| 有效能量 (EN 50470-3) | C级 | |
| 有功电能（IEC 62053-21） | 等级0.5 | |
| 无功功率（IEC 62053-23） | 级 2 | |
| 扫描频率 | 14400 Hz | |
| 输出数据 | 脉冲输出 | |
| 输出说明 | 无源光电隔离 | |
| *大切换电压 | 27 V DC | |
| *大切换电流 | 27 mA | |
| 脉宽 脉冲输出1 | 可配置 | |
| 脉宽 脉冲输出2 | 60 ms | |
| 脉冲LED | 3200 imp/kWh (计量LED) | |
| 计量常数 脉冲输出1 | 可配置 | |
| 计量常数 脉冲输出2 | 3200 imp/kWh | |
| 连接数据 | 测量连接 | |
| 品名 | 测量连接 | |
| 导线连接 | ||
| 连接方式 | 螺钉连接 | |
| 刚性 | 0.14 mm² ... 2.5 mm² | |
| 柔性 | 0.14 mm² ... 2.5 mm² | |
| AWG | 26 ... 14 | |
| 剥线长度 | 7 mm | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| 其他连接 | ||
| 品名 | 其他连接 | |
| 导线连接 | ||
| 连接方式 | 螺钉连接 | |
| 刚性 | 0.14 mm² ... 1.5 mm² | |
| 柔性 | 0.14 mm² ... 1.5 mm² | |
| AWG | 26 ... 16 (刚性/柔性) | |
| 剥线长度 | 6.5 mm | |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm | |
| 接口 | 通信: | |
| 通信传输协议 | Modbus/RTU | |
| 通信标准 | RS-485 | |
| 连接方式 | 螺钉连接 | |
| 传输速度范围 | 2400 bps | |
| 4800 bps | ||
| 9600 bps (预置) | ||
| 19200 bps | ||
| 38400 bps | ||
| 地址区 | 1 ... 247 (可设置) | |
| 奇偶校验 | 偶数、奇数、无 | |
| 停止位 | 1或2 | |
| 数据更新率 | 100 ms (有功功率) | |
| 1 s (能量值) | ||
| 尺寸 | 产品尺寸 | |
| 宽度 | 72 mm | |
| 高度 | 94 mm | |
| 深度 | 65 mm | |
| 深度 (NS 35/7,5) | 59 mm (卡接到符合EN 60715标准的DIN导轨NS 35/7,5上) | |
| 水平针距 | 4 HP | |
| 材料规格 | 颜色 (上部壳体) | 浅灰 (RAL 7035) |
| 颜色 (下部壳体) | 灰色 (RAL 7042) | |
| 阻燃等级，符合UL 94 | V0 | |
| 环境和真实条件 | 环境条件 | |
| 保护等级 | (正面) | |
| IP20 (接口) | ||
| 环境温度（运行） | -40 °C ... 70 °C (MID) | |
| -40 °F ... 158 °F (MID) | ||
| 0 °C ... 55 °C (显示器) | ||
| 环境温度（存放/运输） | -40 °C ... 70 °C | |
| 海拔 | ≤ 2000 m | |
| 允许湿度（运行） | 0 % ... 90 % (无冷凝) | |
| 冲击力（存储/运输） | 30gn (300 m/s2), 18 ms (IEC 60068-2-27) | |
| 振动（存储/运输） | 10 Hz … 150 Hz, 1g (EN 60068-2-6) | |
| 机械环境 | M1 | |
| 电磁兼容环境 | E2 | |
| 安装 | 安装类型 | DIN导轨安装 |
| 安装位置 | 水平DIN导轨 | |
