意大利 Carlo Gavazzi EM630 电能质量分析仪，适配*高 480V 单相、两相及三相系统，支持 5A 互感器或 333mV 电流传感器接入。搭载以太网、Wi‑Fi 通讯，可扩展多种接口，具备真有效值、谐波畸变、需量与双向电能计量功能，部分型号拥有 MID 认证，支持 NTP 时间同步与数据记录，适合低压开关柜能耗监测、设备故障预判与现场能效管理。

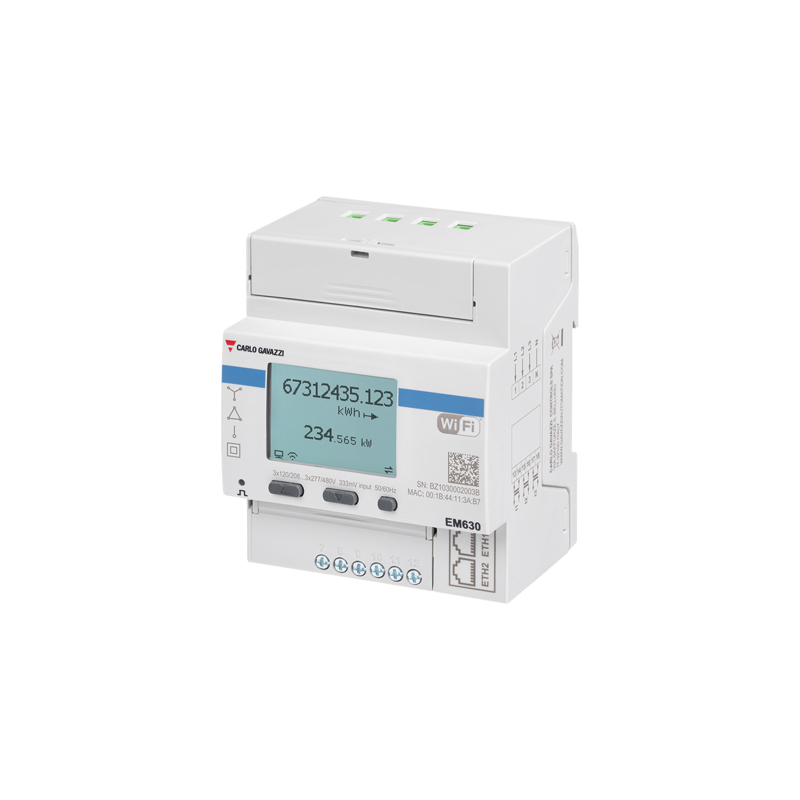

意大利Carlo Gavazzi EM630电能质量分析仪产品简介

EM630 是一款电能质量分析仪，可配接 5A 电流互感器或 333 mV 电流传感器，适用于线电压*高 480 V 的三相、两相、单相电气系统。

可通过以太网端口和 / 或 Wi‑Fi 实现 Modbus TCP/IP 与 HTTPS REST API 通信。根据型号不同，可借助专利滑动扩展模块选配：数字输入 + 数字输出、Modbus RTU 或 M‑Bus 接口。W 版本额外搭载 Wi‑Fi 连接与 RTC 实时时钟同步功能。

主要特性
‑ 系统级、分相参数：线‑线电压、线‑中性电压、电流、有功 / 无功功率、视在功率、功率因数、频率
‑ 有功电能显示分辨率：0.001 kWh
‑ 频率分辨率：0.001 Hz
‑ 电流、功率（kW/kVA）平均值（需量）计算
‑ 3 按键简易人机界面
‑ Modbus TCP/IP 刷新 100 ms，HTTPS REST API
‑ E2 版本双以太网口（内置交换机），无需外接交换机即可菊花链级联
‑ 电压、电流连续采样
‑ Wi‑Fi 点对点直连手机 / 电脑用于调试配置；局域网模式用于固定现场
‑ 背光显示屏
‑ W 版本具备 MID 认证双向计量
‑ MID 认证表计分辨率 0.001 kWh
‑ cULus 认证（UL 61010）
‑ SunSpec 协议兼容
‑ 工作温度*高 70 °C
‑ 工作海拔*高 3000 m
‑ W 版本：实时时钟，支持 NTP 网络时间同步；有功电能数据记录（当年 / 去年、当月 / 上月、当日 / 昨日）

应用场景
EM630 可安装于各类低压开关柜内，用于监测电能消耗、主要电气参数以及谐波畸变。适配所有二次侧 5 A 输出的电流互感器；搭配 CTA、CTD‑S、CTV 开口式互感器，也可用于改造项目，系统额定电流*高可达 10 kA。

用于单台设备监测时，可采集全部关键电气参数，提前识别设备潜在故障；可将能耗与设备运行时长关联，用于制定维护计划、规避停机故障。数字输入端子可实现部分计量表清零，用于监控设备每一个工作周期。

配套组件

用途	器件型号	说明
PC 端配置	UCS 软件	官网免费下载
数据汇聚转发	UWP 网关	查阅官网资料
电流互感器	CTA / CTD / CTV	查阅官网资料

意大利Carlo Gavazzi EM630电能质量分析仪技术参数

支持电气系统	单相、两相三线、三相四线（带中性线）、三相三线（无中性线）、三角畸变三相四线（Wild‑leg）。 MID 认证计量支持：三相四线、三相三线。
非 MID 型号电压输入	‑ 电压接线：直接接入 ‑ 相‑中性电压：120~277 V ‑ 线‑线电压：208~480 V ‑ 电压允许偏差：额定电压的 0.8~1.15 倍 ‑ 持续过载：*高 1.15 Un ‑ 频率：50/60 Hz
MID 型号电压输入	‑ 电压接线：直接接入 ‑ 相‑中性额定：230 V ‑ 线‑线额定：400 V ‑ 电压允许偏差：0.8~1.15 Un ‑ 持续过载：*高 1.15 Un ‑ 频率：50 Hz
AV5（电流互感器输入，5A）
参数	AV5
电流接入	外接电流互感器 CT
CT 变比上限	2000
一次侧*大电流	10 kA
额定二次输入	5 A
*小测量电流 Imin	0.05 A（0.01 In）
*大测量电流 Imax	6 A（1.2 In）
启动电流 Ist	5 mA（0.001 In）
阈值电流 Itr	0.25 A（0.05 In）
短时过载 500 ms	120 A（20×Imax）
输入功耗	< 0.3 VA
波峰系数	3
MV5（333 mV 电压型传感器输入）
参数	MV5
电流接入	外接 333 mV 输出传感器
一次侧*大电流	10 kA
额定输入	333 mV
*小输入	0.03 V（0.01 In）
*大输入	0.4 V（1.2 In）
启动输入	0.003 V（0.001 In）
阈值输入	0.017 V（0.05 In）
短时过载 500 ms	8 V
输入阻抗	100 kΩ
波峰系数	1.414@Imax
供电	‑ 自供电（取自测量电压回路） ‑ 功耗：3 W / 5.5 VA ‑ 频率：50/60 Hz
测量模式	采用真有效值 TRMS 测量，适配畸变波形。
测量精度	‑ 频率：45‑65 Hz ‑ AV5 电流互感器版本 ‑ 0.05 In ~ Imax：±0.3% 读数 ‑ 0.01 In ~0.05 In：±0.6% 读数 ‑ 有功、视在功率（功率因数 = 1） ‑ 0.05 In ~Imax：±0.5% 读数 ‑ 0.01 In ~0.05 In：±1% 读数 ‑ 0.1 In ~Imax（0.5 感性～0.8 容性）：±0.6% 读数 ‑ 0.02 In ~0.1 In（0.5 感性～0.8 容性）：±1% 读数 ‑ 有功电能：0.5S 级（EN IEC 62053‑22）；B 级 MID（EN 50470‑3） ‑ 无功电能：2 级（EN IEC 62053‑23）
分辨率
参数	显示屏分辨率	串口通信分辨率
电能	0.001 kWh/kvarh/kVAh	0.0001 kWh/kvarh/kVAh
分相电能	0.001 kWh	0.001 kWh
功率	0.001 kW/kvar/kVA	0.1 W/var/VA
电流	0.001 A	—
电压	0.1 V	—
频率	0.001 Hz	—
THD 谐波畸变	0.01 %	—
功率因数	0.01	0.001
