意大利arlo Gavazzi EM640电能质量分析仪-爱仪器仪表网

意大利Carlo Gavazzi EM640 直连式电能质量分析仪，*高线电压 480V，可直接接入*大 65A 电流，适配单相、多种三相系统。配备以太网与 Wi‑Fi 通信，支持 Modbus TCP/IP、HTTPS API，可滑动扩展数字 IO、M‑Bus 等接口，W 版本具备 MID 双向计量、NTP 对时与电能存储记录。DIN 导轨安装，采样刷新快，适合低压柜能耗、谐波监测，可用于设备状态诊断及光伏储能防反送电管控。

意大利arlo Gavazzi EM640电能质量分析仪产品简介

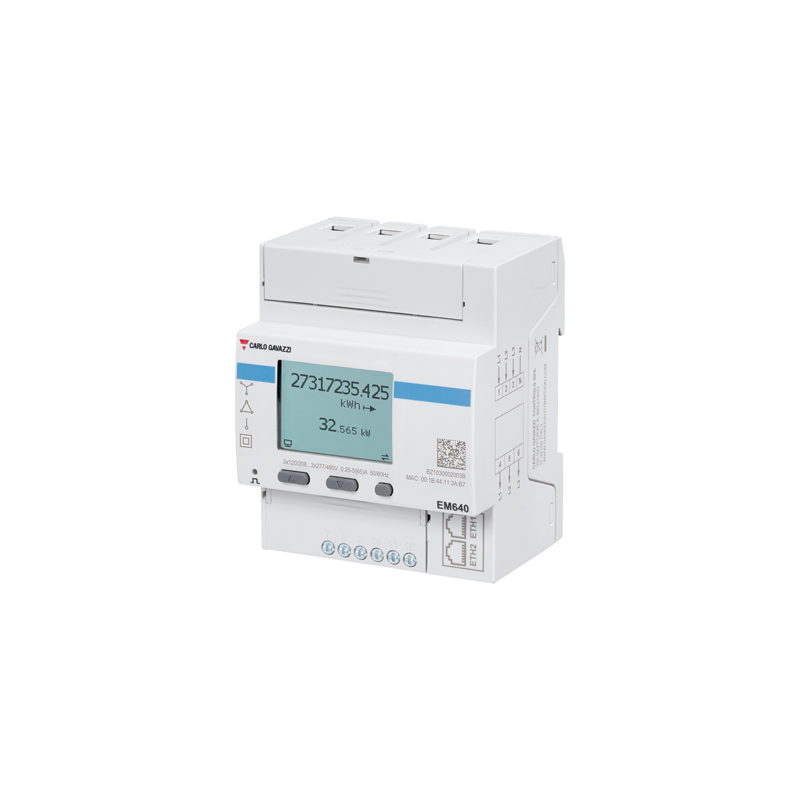

EM640 为直连式电能质量分析仪，可用于单相、三相系统，线电压*高 480 V，*大电流 65 A。通过以太网端口和 / 或 Wi‑Fi 可实现 Modbus TCP/IP 与 HTTPS REST API 通信。根据型号不同，可通过附加专利滑动扩展模块选配：数字输入 + 数字输出、Modbus RTU 或 M‑Bus 接口。W 版本额外具备 Wi‑Fi 连接与 RTC 实时时钟同步功能。

主要特性
‑ 系统及各相参数：线‑线电压、线‑中性电压、电流、有功功率 / 无功功率、视在功率、功率因数、频率
‑ 有功电能显示分辨率：0.001 kWh
‑ 频率分辨率：0.001 Hz
‑ 电流、功率（kW/kVA）平均值（需量 DMD）计算
‑ 3 个机械按键，操作界面简洁
‑ Modbus TCP/IP（刷新 100 ms）、HTTPS REST API
‑ 双以太网口（内置交换机，E2 版本）：无需外接交换机即可简单菊花链级联
‑ 各路电压、电流连续采样
‑ Wi‑Fi 可手机 / 电脑直连完成配置诊断；也可接入局域网固定组网
‑ 背光显示屏
‑ 双向 MID 认证版本（仅 W 版本）
‑ MID 认证电表分辨率：0.001 kWh
‑ cULus 认证（UL 61010）
‑ SunSpec 协议兼容
‑ 工作温度*高 70 °C（158 °F）
‑ 工作海拔*高 3000 m（9842.5 ft）
‑ 实时时钟，支持 NTP 时间同步（仅 W 版本）
‑ 有功电能数据记录：当年 / 上一年、当月 / 上一月、当日 / 上一日（仅 W 版本）

应用场景
EM640 可安装在额定电流*大 65 A 的低压开关柜内，用于监测电能消耗、主要电气参数以及谐波畸变。
用于单台设备监测时，可采集全部关键电气参数，早期识别设备异常；可将能耗与设备运行时长关联，用于制定维护计划、预防故障。可通过数字输入方便实现分表清零，用于监测设备每一个工作周期。
测量刷新时间 100 ms，Modbus 通信输出变量分辨率高，也可作为控制系统数据源；例如用于光伏储能系统，防止向电网反送电。

意大利arlo Gavazzi EM640电能质量分析仪技术参数

项目	参数
外壳材质	PBT；透明盖板：聚碳酸酯
防护等级	前面板 IP51；接线端子 IP20
防护类别	Ⅱ 类（双重绝缘）
接线端子	测量输入（L1/L2/L3/N）：2.5 mm²～16 mm²（5‑13 AWG），大扭矩 2.5 Nm 辅助输入：0.2 mm²～1.5 mm²（16‑24 AWG），大扭矩 0.4 Nm
过电压类别	Ⅲ 类
额定冲击电压	4 kV
污染等级	2
使用类别	UC2
安装方式	DIN 导轨安装
重量	370 g（含包装）
尺寸	4 个 DIN 模数位
电气规格
支持电气系统 ‑ 单相 ‑ 三路独立单相 ‑ 两相（3 线） ‑ 三相带中性线（4 线） ‑ 三相无中性线（3 线） ‑ 异相三角系统（4 线三角，一相相‑中性电压高于另外两相） MID 认证支持系统：三相带中性线 4 线、三相无中性线 3 线、单相。
非 MID 型号
项目	参数
电压接入	直接接入
相‑中性额定电压 Un	120～277 V
线‑线额定电压 Un	208～480 V
电压允许偏差	0.8 Un～1.15 Un
持续过压能力	*大 1.15 Un
频率	50/60 Hz
MID 型号
项目	参数
电压接入	直接接入
相‑中性额定电压 Un	120～230 V
线‑线额定电压 Un	208～400 V
电压允许偏差	0.8 Un～1.15 Un
持续过压能力	*大 1.15 Un
频率	50 Hz
电流输入
项目	参数
电流接入	直接接入
额定电流 In	5 A
*小测量电流 Imin	0.25 A（0.05 In）
*大电流 Imax	65 A（13 In）
启动电流 Ist	20 mA（0.004 In）
短时过载	10 ms：1950 A（30 Imax）
输入功耗	＜3.4 VA
波峰系数	3（Imax 峰值 98 A）
供电
项目	参数
供电方式	自供电，取自测量回路
功耗	4 W / 6 VA
频率	50/60 Hz
测量精度	电流 ‑ Imin～Itr：读数 ±1.0 % ‑ Itr～Imax：读数 ±0.5 % 线‑线、相‑中性电压 ‑ Un‑20 %～Un+15 %：读数 ±0.5 % 有功、视在功率 ‑ Imin～Itr（PF=1）：读数 ±1.5 % ‑ Itr～Imax（PF=1～0.5 感性 / 0.8 容性）：读数 ±1.0 % 有功电能 ‑ EN IEC 62053‑21 1 级；MID EN 50470‑3 B 级 ‑ 无功电能：EN IEC 62053‑23 2 级分辨率 ‑ 电能：0.001 kWh /kvarh/kVAh ‑ 电流：0.001 A ‑ 电压：0.1 V ‑ 电能显示：8 位整数 + 3 位小数
