以色列SATEC EM720电能质量分析仪，符合 IEC 61000‑4‑30 A 级标准，具备 0.2S 级四象限电能计量，集成电能质量分析、暂态与故障录波功能。支持多费率计费与防篡改保护，可捕捉短时暂态信号，搭载以太网、IEC61850 等通讯接口，适配中高压电网、工商业关口计量、电能质量监测与纠纷排查场景。

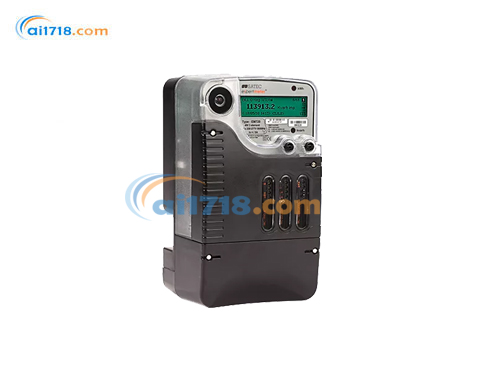

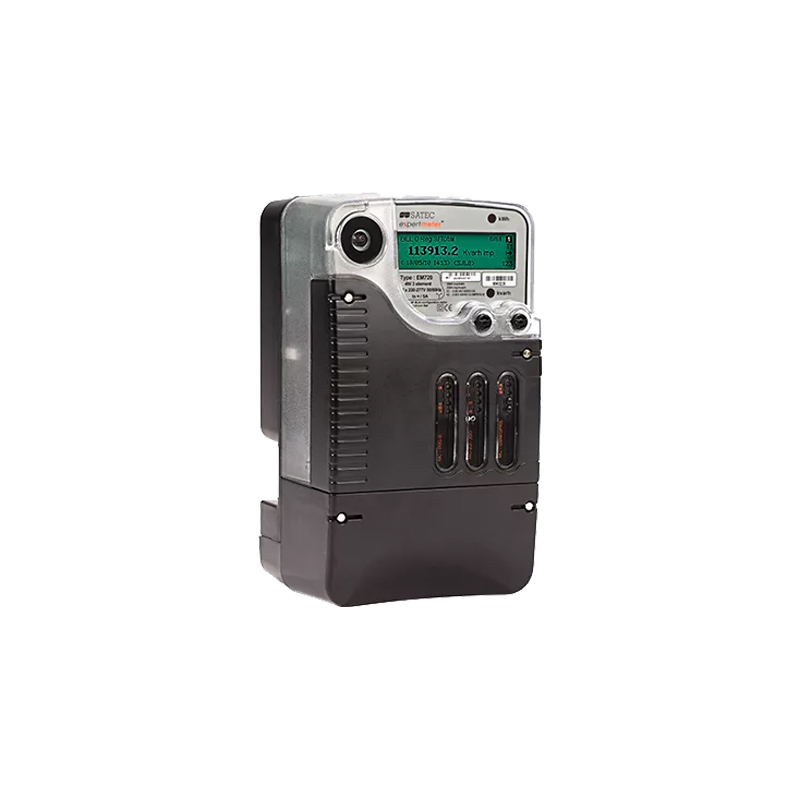

以色列SATEC EM720电能质量分析仪产品简介

SATEC EM720 为一体化高性能关口计量仪表，符合 IEC 61000‑4‑30 A 级标准，具备 0.2S 级高精度四象限电能计量，集成电能质量分析、暂态与故障录波功能。适配中高压电网、工商业用户，支持多类通信与热插拔模块，配套软件实现数据监测告*，兼顾计费、电能质量纠纷排查。

产品特点
高精度计量：IEC62053‑22 0.2S 级，支持分时多费率计费，带防篡改保护
全能电能质量：A 类电能质量分析，可测谐波、闪变、电压暂降暂升
暂态故障录波：独立硬件通道捕捉 20μs 短时暂态，故障录波分析
丰富通信扩展：以太网、GPRS、IEC61850，热插拔模块，备用电池保障停电录波

应用领域
公用事业：计量 / 计费、自动化与电能质量
- 新一代设备，打通电力自动化、计量计费、电能质量三大应用
- 适用于电网互联节点（输配电企业之间，或电网与大型工商业用户的中高压接口）的高性能电网仪表
- 作为电力公司部署在大型工商业用户侧的主关口计量表
- 依据严苛 **IEC 61000‑4‑30 A 级标准** 开展完整电能质量分析（具备多项超出标准要求的增强功能），面向自动化与计量技术人员：
- 在并网节点监测电能质量，输出越限预*，支撑及时整改
- 管理包含电能质量承诺条款的复杂供用电合同
- 满足*电能质量监管法规要求
- 支持 **IEC 61850 通信协议**，可作为变电站自动化电能计量智能电子设备 (IED)
工商业能源用户
- 高性能校验关口表，用于子计量，以及处理与供电方的电能质量纠纷
- 获取计量与电能质量数据，实现监测与管控

以色列SATEC EM720电能质量分析仪技术参数

测量参数规格
参数	满量程 @输入	精度（读值 %）	精度（满量程 %）	条件	量程	备注	测量范围
电压 V1‑V3	230/400×PT 变比 @230V	0.05	±0.05	1%~140%	0‑999000V
电压 V4（计算）	230/400×PT 变比 @230V	—	±0.5	5%~140%
电压 V1‑V3	69/120×PT 变比	0.1	±0.05	1%~140%	0‑999000V
电压 V4（计算）	69/120×PT 变比	—	±0.5	5%~140%
线电流 I1‑I4	CT 一次侧电流	±0.06	±0.06	1%‑200%In	0‑100000A
故障电流 I1‑I4	CT 一次侧电流	±0.5	—	200%‑1000%In	0‑100000A
有功功率	3×V 满量程 ×CT/1000	0.2	0.02		PF	≥0.5 *	‑10000000~+10000000kW
无功功率	3×V 满量程 ×CT/1000	0.3	0.04		PF	≥0.9 *	‑10000000~+10000000kvar
视在功率	3×V 满量程 ×CT/1000	0.2	0.02		PF	≥0.5 *	0‑10000000kVA
功率因数	1		0.3		PF	≥0.5，I≥2%FSI	‑0.999~+1.000
频率‑50Hz	50Hz	—	±0.02	40‑65Hz	40.00‑64.99Hz
频率‑60Hz	60Hz	—	±0.02	45‑70Hz	45.00‑69.99Hz
总谐波畸变 THD	999.9	1.5	0.1	THD≥1%，V(I)≥10%FSV(FSI)	0‑999.9
总需求畸变 TDD %	100		1.5	TDD≥1%，I≥10%FSI	0‑100
有功电能（输入输出）		IEC62053‑22 0.2S 级			0‑999999.99MWh
无功电能（输入输出）		0.5S 级（IEC62053‑22‑2003，0≤PF≤0.9）					0‑999999.99Mvarh
视在电能		0.2S 级（IEC62053‑22‑2003）			0‑999999.99MVAh
对称分量‑电压	电压满量程	1		10‑120%FS	同电压量程
对称分量‑电流	电流满量程	1		10‑200%FS	同电流量程
对称分量‑故障电流区	电流满量程	3		200‑1000%FS
相角		1 度
环境条件 - 工作环境温度：‑40℃ ~ +70℃ - 湿热耐受：IEC 68‑2‑3，+40℃，湿度小于 95% - 储运温度：‑40℃ ~ +85℃ - 振动 IEC 62052‑11（参考 IEC60068‑2‑6） - 频率：10Hz‑150Hz，转折 60Hz - f<60Hz：恒定振幅 0.075mm - f>60Hz：恒定加速度 9.8m/s²(1g) - 冲击 IEC 62052‑11（参考 IEC60068‑2‑27）：半正弦脉冲，峰值加速度 30g (300m/s²) - 运输附加振动冲击：纵向 2.0g；垂直 1.2g；横向 1.2g
