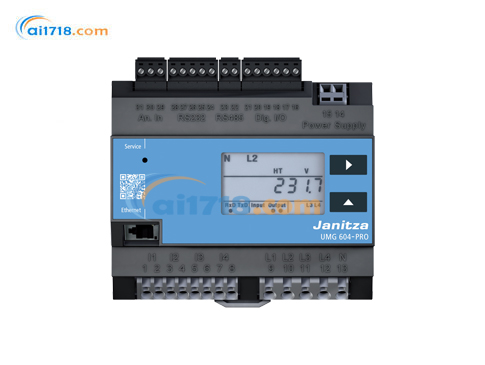

德国 Janitza UMG 604‑PRO电能质量分析仪-爱仪器仪表网

德国 Janitza UMG 604‑PRO电能质量分析仪，可高精度采集电压、电流、功率、谐波与电能，电压测量可达 ±0.2%，谐波满足 Class1 等级。配备 RS485 与 RJ45 双通讯接口，支持 Modbus 协议与网页访问，自带 LCD 显示，集成数字 I/O、温度采集，支持脉冲计数与 NTP 对时。DIN35mm 导轨安装，适配工厂、数据中心、楼宇配电，用于能耗统计、谐波监测与电能质量故障排查。

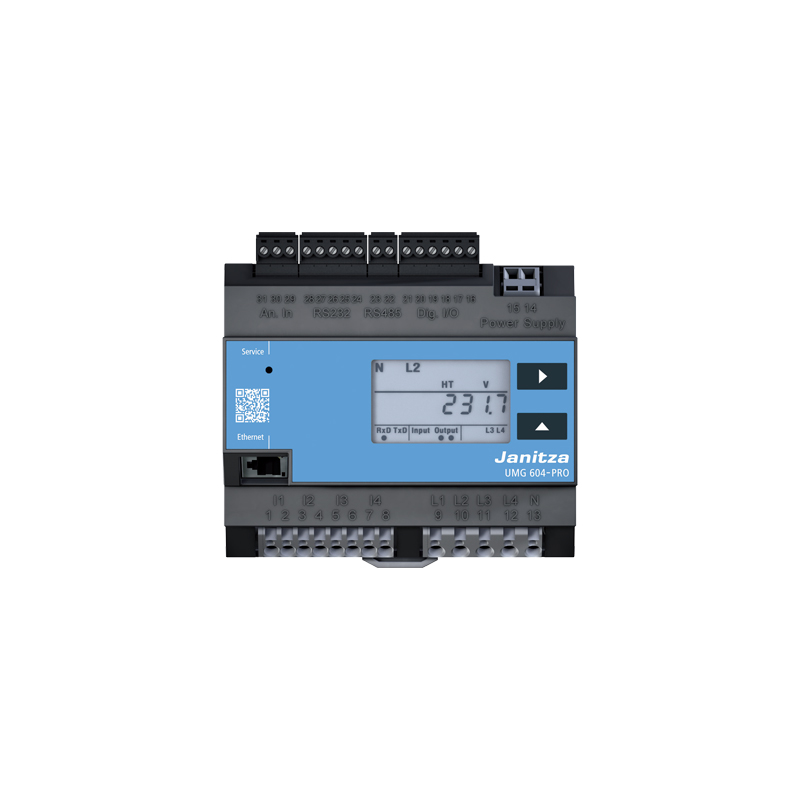

德国Janitza UMG 604‑PRO电能质量分析仪产品简介
UMG 604‑PRO 是 Janitza 品牌导轨式电能质量分析仪，具备电压、电流、功率、谐波及电能高精度测量能力，搭载 RS485 与 RJ45 双通讯接口，支持 Modbus 多协议。DIN 导轨安装，自带显示屏幕，集成数字 IO、温度采集，测量精度高，满足工业电能监测、谐波分析，适配多种供电规格。

产品特点
高精度测量，电压 ±0.2%，谐波符合 Class1 等级
RS485 + 以太网双接口，支持多 Modbus 协议、网页访问
DIN‑35mm 导轨安装，自带 LCD 显示，集成数字 I/O 与温度采集
多供电版本可选，具备完善过压、过载防护
支持脉冲计数、NTP 对时，可实现数据记录与告*输出

应用场景
适用于工厂配电、数据中心、楼宇供配电系统，可监测电网谐波、电能消耗，排查电能质量扰动。也用于高低压柜、车间设备能耗统计，互感器配套计量；实现能耗采集、故障分析，助力能效管理，满足工业现场电能质量评估与远程数据上传需求。

德国Janitza UMG 604‑PRO电能质量分析仪技术参数

参数项	参数值
外壳	6 模数宽度
外壳阻燃等级	UL 94V‑0
安装导轨	35 mm DIN 导轨（符合 IEC/EN60999‑1、DIN EN 50022）
内部电池	型号锂锰 CR2032，3 V（通过 UL 1642 认证）
显示屏寿命	40000 小时（初始亮度衰减至 50%）
抗冲击防护等级	IK08，符合 IEC 62262
供电电压：设备供电回路必须串联熔断器。熔断器规格：6 A，B 特性（UL/IEC 认证）
供电版本	额定范围	工作范围	功耗	过电压类别
230 V 版本	95 V～240 V（50/60 Hz）/ 直流 135 V～340 V	额定范围 ±10%	*大 3.2 W / 9 VA	300 V CAT II
90 V 版本（无 UL 认证）	50 V～110 V（50/60 Hz）/ 直流 50 V～155 V	额定范围 ±10%	*大 3.2 W / 9 VA	300 V CAT II
24 V 版本	20 V～50 V（50/60 Hz）/ 直流 20 V～70 V	额定范围 ±10%	*大 5 W / 8 VA	150 V CAT II
供电端子接线能力：待接导线：每个端子仅允许接一根导线！
导线类型	线径范围
单芯、多股、细绞合导线	0.08‑2.5 mm²，AWG 28‑12
非绝缘线鼻子	0.20‑1.5 mm²，AWG 24‑16
绝缘线鼻子	0.25‑1.5 mm²，AWG 24‑16
剥线长度	5‑6 mm（0.2‑0.24 英寸）
数字输入
参数	规格
*大计数频率（S0 脉冲输入）	20 Hz
开关输入‑有效信号	直流 18 V～28 V（典型 4 mA）
开关输入‑无信号	直流 0‑5 V，电流＜0.5 mA
响应时间（Jasic 程序）	200 ms
线缆长度	非屏蔽线缆*长 30 m；超过 30 m 需使用屏蔽线缆
数字输入 / 输出、温度测量输入端子接线能力
项目	参数
单芯、多股、细绞合导线	0.2‑1.5 mm²，AWG 24‑16
非绝缘线鼻子	0.2‑1.5 mm²
绝缘线鼻子	0.2‑1.5 mm²
拧紧扭矩	0.25 Nm（2.21 磅力・英寸）
剥线长度	7 mm（0.2756 英寸）
电流测量
参数项	参数值
额定电流	5 A / 6 A
直接测量（不接电流互感器）保护	6 A，B 特性（UL/IEC 认证）
显示屏分辨率	10 mA
测量量程	0.005～7 A
波峰系数	2（相对于 6 A）
过电压类别	300 V CAT III
测量冲击耐压	4 kV
功耗	约 0.2 VA（内阻 Ri = 5 mΩ）
1 秒短时过载（正弦）	100 A
采样速率	20 kHz
电流测量端子	2 针螺钉式端子
RS485 接口
项目	参数
连接方式	2 针螺钉式端子
通讯协议	Modbus RTU 从站、Modbus RTU 主站
波特率	9.6 kbps、19.2 kbps、38.4 kbps、57.6 kbps、115.2 kbps、921.6 kbps
以太网接口
项目	参数
接口	RJ45
功能	Modbus 网关、内置网页服务器 (HTTP)
支持协议	TCP/IP、邮件 (SMTP)、DHCP 客户端 (BootP)、Modbus/TCP (502 端口)、ICMP (ping)、NTP、TFTP、以太网透传 Modbus RTU (8000 端口)、FTP、SNMP
测量精度：设备测量精度仅在指定量程内有效；被测值必须落在规定限值内，超出量程不保证精度。
被测物理量	测量不确定度	参考标准
电压	±0.2 %	DIN EN 61557‑12:2008
相线电流 L	±0.25 %	DIN EN 61557‑12:2008
N 零线电流	±1 %	DIN EN 61557‑12:2008
功率	±0.4 %	DIN EN 61557‑12:2008
电压、电流谐波	1 级	DIN EN 61000‑4‑7
有功电能（../5 A 互感器）	0.5 级	IEC 61557‑12
有功电能（../5 A 互感器）	0.5S 级	IEC 62053‑22
有功电能（../5 A 互感器）	0.5 级	ANSI C12.20
有功电能（../1 A 互感器）	1 级	IEC 61557‑12
无功电能（../5 A 互感器）	2 级	IEC 62053‑23
无功电能（../1 A 互感器）	2 级	IEC 62053‑23
频率	±0.01 Hz	—
内部时钟	±1 分钟 / 月	工作温度 18 ℃～28 ℃
