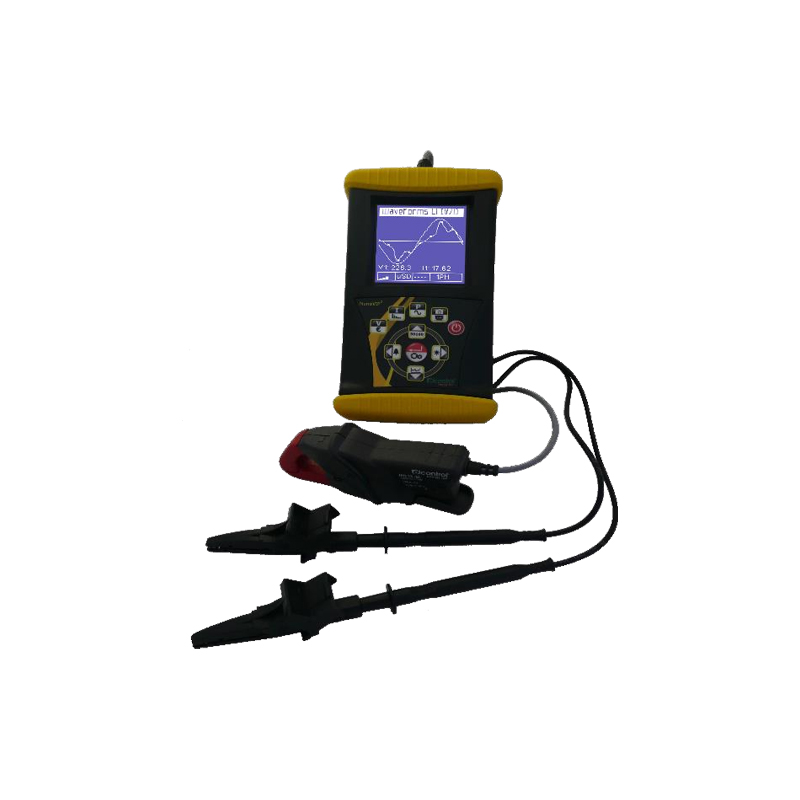

意大利Elcontrol Energy NanoVIP TWO电能质量分析仪-爱仪器仪表网

意大利 Elcontrol Energy NanoVIP TWO 便携式电能质量分析仪，适配单相、双相、平衡三相高低压系统，支持交直流测量，可完成*高 50 次谐波、电压暂降暂升、冲击电流检测，执行 EN50160 合规测试。

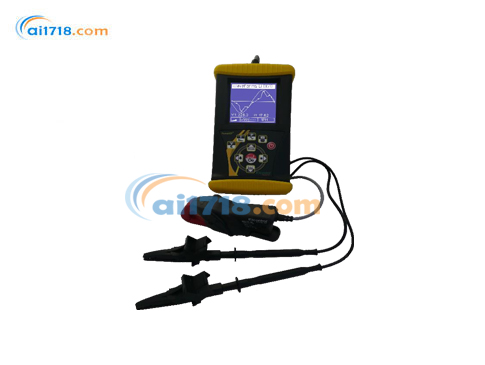

意大利Elcontrol Energy NanoVIP TWO电能质量分析仪产品简介
NNanoVIP TWO为意大利产便携式电能质量分析仪，适配单相、双相、平衡三相低压、中压系统。具备高精度真有效值测量，可测谐波、电压暂降暂升、冲击电流，支持直流测量与多费率电能统计。续航超 24 小时，搭配 MicroSD 存储与 PC 分析软件，可执行 EN50160 标准测试，体积小巧，适合现场电力检测。

产品特点
高精度测量，可交直流两用，*高 50 次谐波分析
长续航，大容量存储，可长时间现场记录数据
支持电压暂降、暂升、冲击电流、EN50160 标准检测
可外接柔性大电流探头，接线自动校验
配套 PC 软件，支持数据导出与深度分析

应用场景
广泛用于工厂配电巡检，排查谐波、电压扰动引发设备故障；用于能效审计，分时段统计能耗，评估无功补偿效果；可对分布式发电设备做现场测试；电力运维现场排查电压异常、设备损坏诱因；也适用于商业楼宇、机电设备调试，完成电能质量合规检测与问题溯源。

意大利Elcontrol Energy NanoVIP TWO电能质量分析仪技术参数

外壳
项目	参数
尺寸	203×116×53mm
材质	V0 级自熄 ABS 塑料
防护等级	IP30
重量	580 g
显示屏
项目	参数
显示尺寸	68×68mm
类型	128×128 FSTN 负向点阵图形 LCD
背光	白色 LED
语言	英语‑西班牙语‑意大利语‑德语‑法语
供电电源
项目	参数
外部电源	墙插式开关电源；输入 100‑240VAC ±10% 47‑63Hz，可更换插头；输出 7.5VDC‑12W
电池组	4 节 AA 镍氢电池 2100mAh
电池续航	＞24h（无线功能关闭）
可接入系统
项目	参数
系统频率	50Hz‑60Hz‑400Hz
单相	✓
双相	✓
三相三线平衡	✓
三相三线不平衡	‑
三相四线平衡	✓
三相四线不平衡	‑
接线接口
项目	参数
电压	柔性线缆长 1.5m；2.5mm²‑36A；1000V CAT III‑600V CAT IV；带 4mm 90° 防护弯插接头；鳄鱼夹开口 45mm（适配*大 32mm 导线）以及磁性传感器
电流	Elcontrol Energy Net 可互换电流传感器
太阳辐射	‑
PT100 温度传感器	‑
风速仪	‑
变送器	‑
仪器功能
项目	参数
传统电气分析	电压 V、电流 I、有功 P、无功 Q、视在 S、频率 F、功率因数 PF、电压总谐波畸变 THD (V)%、电流总谐波畸变 THD (I)%、cosφ、相位角 φ、峰值、小值、大值、平均值、*大需量等
中性线电流	可测量
三相总电能计数	kWh、kVarh、kVAh，可计量吸收与发出电能
分相电能计数	kWh、kVarh、kVAh，可计量吸收与发出电能
分布式发电（热电联产）	✓
波形	电压 & 电流波形
谐波	高 50 次谐波数值及直方图；400Hz 工况高 7 次谐波
电压扰动	电压暂降、电压暂升、断电
瞬态	过电压、过电流
不平衡度	‑
EN 50160 标准测试	✓
冲击电流	✓
直流测量	✓
K 系数	*高 25 次
报*显示	屏幕可显示报*
报*日志	屏幕可查看 5 条
费率时段	4 段
电能成本计算	✓
IEC 61724 电网参数	‑
EN 82.25 测试	‑
OSU TM（单拍式 UPS）	‑
测量任务	无限制，直至存储卡存满
测量参数
项目	参数
采样频率	每周期 128 采样点（40Hz‑70Hz 自适应）400Hz 工况每周期 16 采样点
数据记录速率	1 秒
适配电网类型	低压、中压 (LV 和 MV)
电压（真有效值 TRMS）
项目	参数
通道数	2 通道，共用中性线
输入阻抗	4MΩ
量程档位	2 档
直接测量	线‑线：7‑1000VAC 40‑70Hz；相‑中性：5‑600VAC 40‑70Hz；辅助通道：5‑1000VAC 40‑70Hz，10‑1400VDC
电压互感器测量	变比：1‑60000，*大显示值：20MV
持续过载能力	线‑线：1200VAC；相‑中性：700VAC；辅助通道：1200VAC，1700VDC
灵敏度	相‑中性 5VAC；线‑线 7VAC；直流 10VDC
电流（真有效值 TRMS）
项目	参数
通道数	1 通道
输入阻抗	10KΩ
量程档位	4 档
电流钳测量	变比：1‑60000，*大显示值：500kA
灵敏度	满量程 0.2%
功率
项目	参数
单相功率	量程＜999GW、Gvar、GVA
总功率	量程＜999GW、Gvar、GVA
电能计数器
项目	参数
复位前*大计数值	99999999 kWh、kvarh、kVAh
精度
项目	参数
电压真有效值档位 1	±0.25% +0.1% FS（2）@电压有效值＜350VAC（1）
电压真有效值档位 2	±0.25% +0.05% FS（2）@电压有效值＞350VAC（1）
电流真有效值档位 1	±0.25% +0.1% FS（2）@电流有效值＜5% 钳表额定电流 IN（1）
电流真有效值档位 2	±0.25% +0.05% FS（2）@5%＜电流有效值＜20% 钳表额定电流 IN（1）
电流真有效值档位 3	±0.25% +0.05% FS（2）@20%＜电流有效值＜50% 钳表额定电流 IN（1）
电流真有效值档位 4	±0.25% +0.05% FS（2）@＞50% 钳表额定电流 IN（1）
功率	±0.5% +0.05%FS（2）
功率因数 PF	±0.5°
频率	±0.01 Hz（40‑70Hz）
有功电能计量 (kW)	0.5 级
无功电能计量 (kVar)	1 级
谐波分析
项目	参数
谐波分析	高 50 次；400Hz 工况高 7 次
EN50160 标准参数分析	断电＞500ms；电压暂降＞500ms；电压暂升＞500ms
通讯
项目	参数
可接入 MRH™客户端	‑
客户端模式	‑
Zigbee®	‑
室外点对点*大距离	600m
室内点对点*大距离	60m
网状网络	‑
无线连接电脑	‑
USB	连接电脑
数据存储
项目	参数
内部存储器	64kB
外部存储器	Micro SD 卡（标配 2GB）
工作条件
项目	参数
工作温度	‑10 ~ +55 °C
存储温度	‑20 ~ +85 °C
相对湿度	*大 95%
*大海拔高度（600V CAT III）	2000 m
