美国Dranetz PX5电能质量分析仪，配备 4 路电压、4 路电流共 8 个测量通道，搭载彩色触摸屏，整机轻便约 2kg。设备支持交直流测量，具备 1μs / 通道高速采样能力，可捕捉高、中、低频瞬态扰动，实现逐周期波形采集与事件记录。仪器达到 IEC 61000‑4‑30 A 级精度，兼容 IEEE 1159、IEEE 519、EN50160 等规范，可开展谐波、间谐波、闪变、三相不平衡、IEEE1459 *电能参数分析。内置 UPS 电池，支持交直流两种供电，搭配 DRAN‑VIEW 分析软件与可插拔闪存卡存储，可选 400Hz 专用版本，适合现场电能质量巡检、故障溯源与长期电能监测。

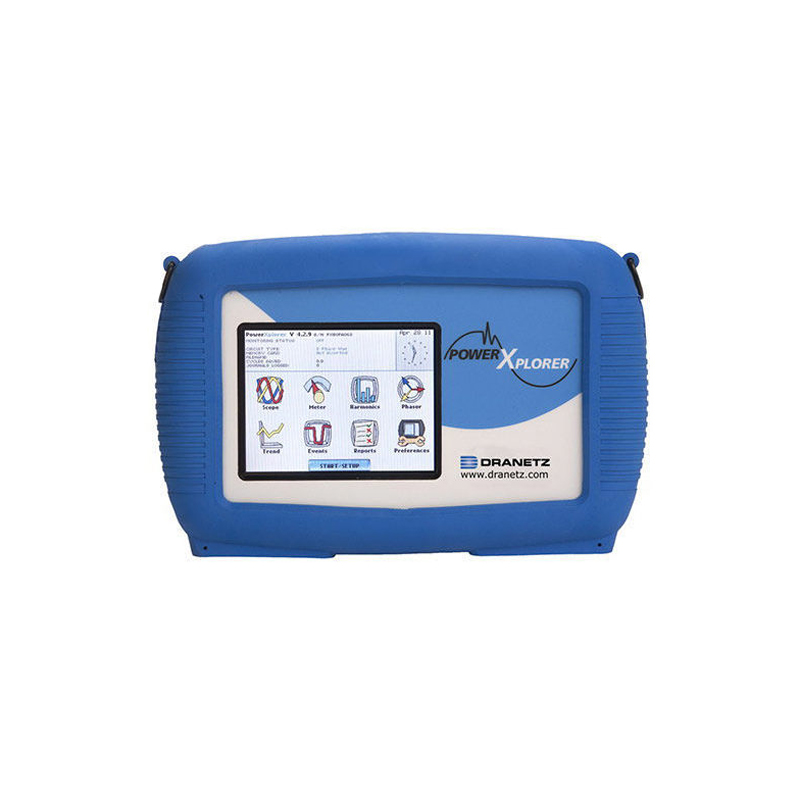

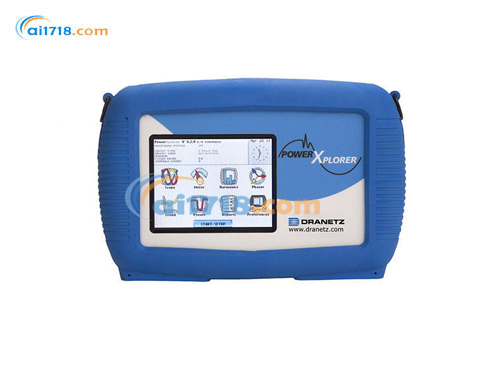

美国Dranetz PX5电能质量分析仪产品简介
Power Xplorer 集成了电力监测仪器中*先进的功能集，并配备易于操作的彩色图形用户界面。这款 8 通道高性能仪器采用高速采样和数据采集（1 微秒/通道），可同时采集和表征数千个参数，并提供一系列标准和可自定义的操作模式。Power Xplorer 独特的测量功能包括：通过峰值、波形、均方根持续时间和自适应高速采样来捕获低频、中频和高频瞬态信号；以及进行功率测量，从而清晰地表征电压谐波、非正弦波和不平衡系统。

产品特点
八个通道，4个电压通道和4个电流通道
直观的彩色触摸屏
重量轻——约 4 磅（2 公斤）——配有坚固的橡胶靴
交流/直流应用
每个周期采集 256 个样本。
独立电压和电流触发，交叉触发
高速采样和数据采集（1微秒/通道）
类似示波器的高速瞬态检测（类似 Dranetz 658 和 BMI-8800）
对均方根变化和瞬态事件进行详细表征
50/60 Hz 频率下至 63 次谐波的 THD/谐波频谱和 TID/间谐波频谱
捕获非正弦和先进电力系统的 IEEE 1459 参数
电池或交流电模式
内置UPS电池，带外置充电器
可选配高达 4 GB 的 Compact Flash 存储卡
可用语言——英语、法语、意大利语、德语、西班牙语、瑞典语、波兰语、泰语、韩语、芬兰语、日语、中文（繁体和简体）
已启用 DRAN-VIEW（Windows 7、8、10）
根据 IEC 61000-4-15 标准测量闪烁
符合 IEEE 1159、IEEE 519 和 IEEE 1453 标准
符合 IEC 61000-4-30 A 级和 EN50160 标准
该仪器有 400 Hz 测量版本 (PX5-400)

应用场景

应用于工业配电、新能源电站、轨道交通及精密设备供电检测场景。可*捕捉电网瞬态干扰、谐波畸变、电压波动与闪变，完成三相不平衡、电能损耗等合规监测。适配设备调试、电网故障排查、长期电能质量溯源，满足多项行业标准验收，适用于交直流电力系统的运维检测与合规分析。

美国Dranetz PX5电能质量分析仪技术参数

分类	参数内容
一般规格	尺寸（高 × 宽 × 深）：12 英寸 ×2.5 英寸 ×8 英寸（30 厘米 ×6.4 厘米 ×20.3 厘米）
一般规格	重量：4.2 磅（1.9 公斤）
一般规格	工作温度：0‑50℃（32 至 122 华氏度）
一般规格	储存温度：‑20 至 55℃（‑4 至 131 华氏度）
一般规格	湿度：10% 至 90%（无冷凝）
一般规格	系统时钟：晶体控制‑1 秒分辨率
一般规格	充电器 / 电池消除器：90‑264VAC 47‑63Hz
一般规格	显示屏：液晶彩色触摸屏
一般规格	存储选项（必须具备）：可拆卸式闪存卡
测量参数	(4) 差分输入，1‑600Vrms，AC/DC，0.1% 读数 + 0.05% 满量程，256 个采样 / 周期，16 位模数转换器
测量参数	(4) 输入端电流互感器 (CT) 范围为 0.1‑6000A，CT 相关，交流 / 直流转换，读数精度 0.1%+CT，采样率 256 次 / 周期，16 位模数转换器 (ADC)
测量参数	1MHz 高速采样，14 位 ADC，1% FS
测量参数	频率范围，10MHz 分辨率，15‑20Hz、45‑65Hz 或 350‑450Hz
测量参数	锁相环‑发电机跟踪
测量参数	锁相环‑标准 PQ 模式
测量参数	监控 / 合规：IEEE 1159
测量参数	监控 / 合规：IEC 61000‑4‑30 A 级
测量参数	监控 / 合规：EN50160 供电质量
测量参数	电流涌入 / 通电
测量参数	电压故障记录
测量参数	长期监测
测量参数	连续数据记录（带小值 / 大值 / 平均值）
电源质量触发器	逐周期分析
电源质量触发器	每个循环 256 个样本；1/2 个循环 RMS 步进
电源质量触发器	LL、LN、NG RMS 变化：下陷 / 涌起 / 中断
电源质量触发器	RMS 记录 V&I（故障前 32 个循环，故障后 10K 个循环）
电源质量触发器	波形记录（2/6/2 周期）
电源质量触发器	低频和中频瞬态‑V&I
电源质量触发器	高频瞬态信号‑V&I，3% FS 触发
电源质量触发器	谐波汇总参数
电源质量触发器	交叉触发 V 和 I 通道
电源质量触发器	RMS 事件特征（IEEE 或 IEC）
电源质量触发器	瞬态事件特征 (1)
扭曲 / 力量 / 能量	W、VA、VAR、TPF、DPF、需求、能源等
扭曲 / 力量 / 能量	IEEE 1459 失真和不平衡参数
扭曲 / 力量 / 能量	谐波 / 间谐波符合 IEC 1000‑4‑7 标准
扭曲 / 力量 / 能量	总谐波失真 / 谐波频谱（V、I、W）：50/60Hz 时至 63 次谐波；400Hz 时至 16 次谐波
扭曲 / 力量 / 能量	TID / 间谐波频谱（V、I）：50/60Hz 处至 63 次谐波；400Hz 时至 16 次谐波
扭曲 / 力量 / 能量	符合 IEC 1000‑4‑15 标准的闪烁（Pst、Plt、滑动 Plt）
扭曲 / 力量 / 能量	波峰因数、K 因子、变压器降额因子、电话干扰因子
扭曲 / 力量 / 能量	不平衡（*大均方根偏差）和排序成分
扭曲 / 力量 / 能量	5 组用户自定义谐波或信号频率
扭曲 / 力量 / 能量	向量 / 算术 / 重合参数
