德国 Janitza UMG 103‑CBM电能质量分析仪，4 模数小巧机身，35mm 标准导轨安装，由测量回路直接取电。支持三相四线电压电流采集与 1‑40 次谐波分析，采样速率 5.4kHz，搭载 4MB 闪存，RS485 Modbus-RTU 通讯。IP20 防护，适配 TT、TN 电网，用于工厂、楼宇低压配电回路能耗统计、谐波监测与能效管理。

德国Janitza UMG 103‑CBM电能质量分析仪产品简介

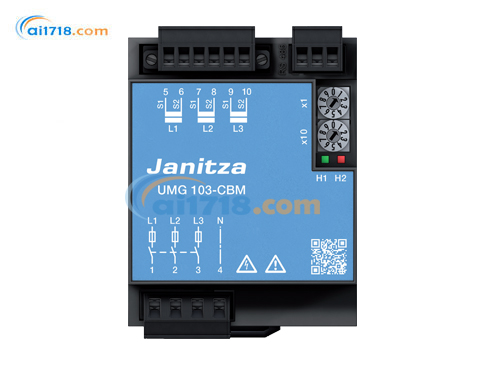

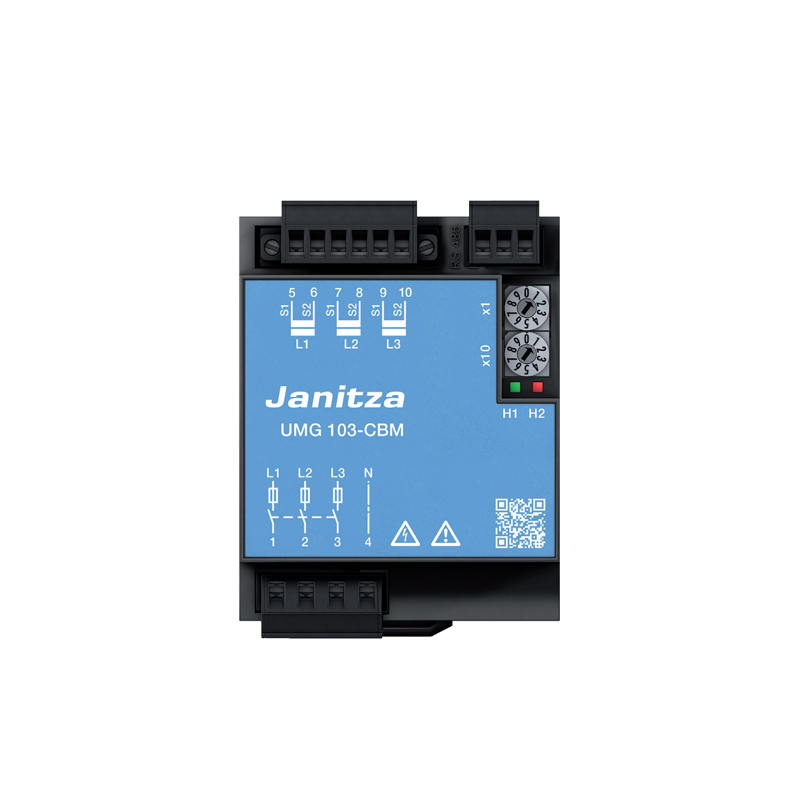

UMG 103‑CBM 是 Janitza 品牌导轨式电能质量分析仪，固件版本 2.0。设备体积小巧，4 模数导轨安装，可采集三相四线电压、电流，完成 1‑40 次谐波分析，自带 4MB 存储，通过 RS485 Modbus‑RTU 通讯，直接由被测回路取电，满足工业现场电能监测与电能质量分析需求。

产品特点
35mm 导轨安装，4HP 紧凑模数尺寸，净重仅约 200g
支持 1‑40 次谐波测量，采样速率 5.4kHz
测量回路直接供电，*大功耗 1.5VA
4MB 闪存存储，焊接电池保障数据时间记录
RS485 Modbus‑RTU 通讯，适配 TT、TN 电网

应用场景
UMG 103‑CBM 适用于工厂配电柜、楼宇配电系统，对低压三相四线回路做能耗统计、谐波与电能质量监测。可用于生产线设备供电监控、机房配电、商业综合体配电柜，采集电能数据上传上位系统，排查谐波干扰，实现低压回路能效管理与故障预*。

德国Janitza UMG 103‑CBM电能质量分析仪技术参数

通用参数
净重（含配套接线端子）	约 200 g（0.44 磅）
设备外形尺寸	高 = 98 mm，宽 = 71.5 mm，深 = 46 mm（高 = 3.86 英寸，宽 = 2.82 英寸，深 = 1.18 英寸）
模数宽度	4 模数（4HP）
运输与存储（原厂包装）
自由跌落	1 m（39.37 英寸）
温度范围	-20 ℃ ~ +70 ℃（‑4 ℉ ~ 158 ℉）
运行环境条件
非户外防护型，仅可固定式安装使用；满足 DIN IEC 60721‑3‑3 标准环境条件；符合 IEC 60536（VDE 0106 第 1 部分）Ⅱ 类防护等级，无需保护接地。
工作温度范围	-25 ℃ ~ +60 ℃（‑13 ℉ ~ 140 ℉）
相对湿度	5%～95%（25 ℃/77 ℉），无凝露
工作海拔	0～2000 m（1.24 英里）海拔高度以内
污染等级	2 级
外壳阻燃等级	UL94V‑0
安装姿态	任意姿态均可
安装导轨	35 mm 标准顶帽导轨（符合 IEC/EN 60999‑1、DIN EN 50022）
抗冲击能力	2 焦耳，IK07，符合 IEC / EN61010‑1:2010
散热通风	无需强制通风冷却
防尘防水等级	IP20，依据 EN60529 2000‑09、IEC60529:1989
测量数据存储
闪存存储器	4 MB
焊接式电池典型使用寿命	BR 1632，3 V，8‑10 年
供电电压
设备由测量回路电压直接取电！单相供电：115‑277 V（±10%），50/60 Hz 三相供电：80‑277 V（±10%），50/60 Hz *大功耗：1.5 VA
电压测量
适用三相四线系统，额定电压（相‑线 / 线‑线）*大 277 V / 480 V 适用电网：TT、TN 接地系统额定冲击耐压：4 kV 电压测量保护（具备 IEC / UL 认证）：1‑10 A，B 型脱扣特性，过电压类别 CAT III 300 V 分辨率：0.01 V 波峰因数：2（相对于 240 V 有效值）采样速率：5.4 kHz 基波频率测量范围及分辨率：45 Hz ~ 65 Hz，0.01 Hz 傅里叶谐波分析：1～40 次谐波
电流测量
标称电流	5 A
额定电流	6 A
波峰因数	2（相对于 6 A 有效值）
分辨率	0.1 mA
测量量程	0.005 ~ 6 A 有效值
过电压类别	CAT II 300 V
额定冲击耐压	2 kV
功耗	约 0.2 VA（内阻 Ri=5 mΩ）
1 秒短时过载能力	60 A（正弦波）
采样速率	5.4 kHz
