德国Janitza UMG800电能质量分析仪，2 模数 DIN 导轨安装，体积小巧可任意方向装配。内置 4GB 存储，支持电压、频率、1‑63 次谐波与 THD 监测，配备双 RJ45 网口、RS485 及 USB 接口，搭载 Web 服务器与 Modbus 通讯。宽温稳定运行，适配各类三相电力系统，用于厂房、数据中心、楼宇配电的能耗采集与电能质量监测。

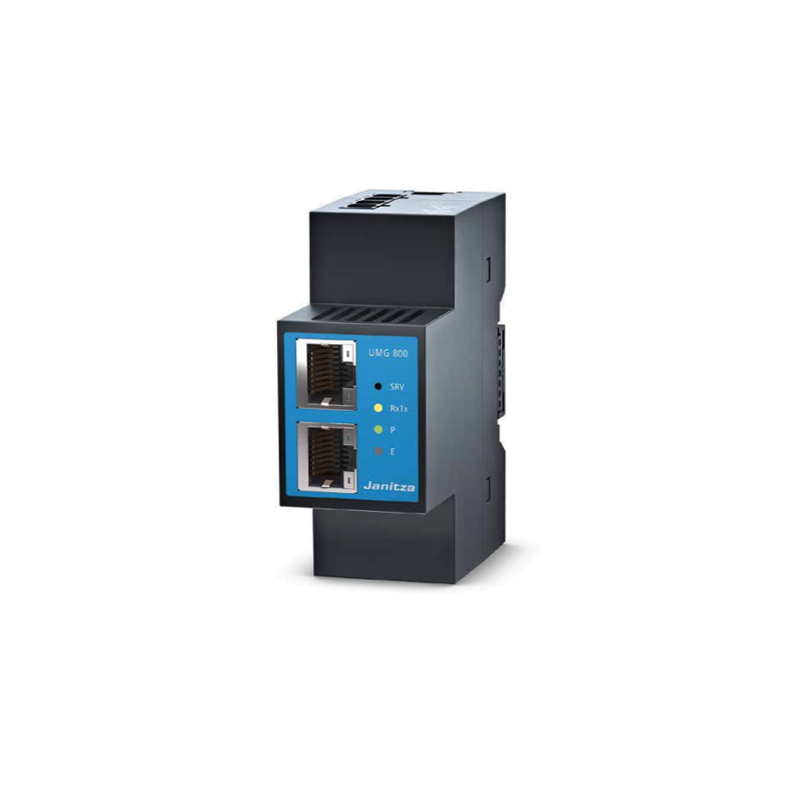

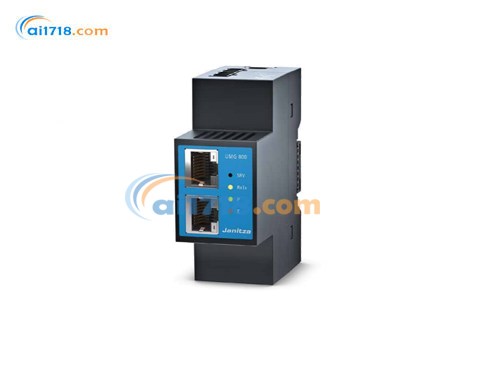

德国Janitza UMG800电能质量分析仪产品简介
UMG800 是雅尼察模块化可扩展能源分析仪，导轨式安装，集成 4GB 存储。支持电压、频率、1‑63 次谐波、THD 等电能质量监测，具备 RS485、双网口、USB 多接口，实现 Modbus 通讯与网页访问。测量精度高，工作温区宽，适配多种三相电力系统，用于能耗采集与电能质量分析。

核心特点
2模数 DIN 导轨安装，体积小巧，任意方向安装
高精度测量，可分析 1‑63 次电压谐波与总畸变率
双 RJ45 网口 + RS485，支持 Modbus 网关、NTP、内置 Web 服务器
4GB 本地存储，‑25℃~+70℃宽温工作，不可更换 3V 锂电池

应用场景
适用于工业厂房、数据中心、楼宇配电、开关柜内部能耗与电能质量监测。可对三相三线、四线系统做电压、谐波、频率采集，实现能耗统计、故障电能质量记录。常用于配电改造、能效管理项目，通过通讯接入上位系统，完成本地存储与远程数据调取。

德国Janitza UMG800电能质量分析仪技术参数

参数项	参数值
净重（含插拔式接线端子）	约 120g（0.265 磅）
设备外形尺寸	宽 B≈36 mm（1.42 英寸），高 H≈90 mm（3.54 英寸），深 D≈76 mm（2.99 英寸）
设备模数宽度	2 模数（1 模数 = 18 mm）
电池	锂纽扣电池 CR1632，3V，不可更换（通过 UL1642 认证）
内置存储器	4GB
安装方位	任意方向
安装固定‑适配导轨	35 mm（1.38 英寸）DIN 导轨：TS 35/7.5、TS 35/10、TS 35/15×1.5（符合 EN 60715）
时钟误差（18℃‑28℃温度范围内）	±5 ppm（折合每年误差 3 分钟）
抗冲击等级	IKD7（依据 IEC 62262）
自由跌落	1m（39.37 英寸）
工作温度	‑25℃（‑13℉）～+70℃（158℉）
相对湿度	25℃环境下 5～95%，无凝露
电压测量
参数项	参数值
三相四线系统额定电压*高	277 V 相‑N /480 V 线‑线（±10%），符合 IEC；277 V 相‑N /480 V 线‑线（±10%），符合 UL
接地型三相三线系统额定电压*高	480 V 线‑线（±10%），符合 IEC；480 V 线‑线（±10%），符合 UL
非接地型三相三线系统额定电压*高	480 V 线‑线（±10%），符合 IEC；480 V 线‑线（±10%），符合 UL
过电压类别	IEC：300V CAT II；UL：300V CAT III
额定冲击耐压	4kV
电压回路保护	B 特性 1‑10A（具备 IEC/UL 认证）
L‑N 测量范围	0～300V 有效值，*大过电压 520V 有效值；仅当 L1 相‑N 电压大于 20V 有效值时仪表启动测量
L‑L 测量范围	0～520V 有效值，*大过电压 900V 有效值；仅当 L1‑L2 或 L1‑L3 线电压大于 34V 有效值时仪表启动测量
N‑PE 测量范围	0～300V 有效值
分辨率	0.01V
波峰因数	2（相对于测量量程）
每相输入阻抗	3 MΩ
功耗	约 0.1VA
采样频率	51.2 kHz
基波频率‑分辨率	40Hz～70Hz，分辨率 0.01Hz
谐波测量阶次	1～63 次
外设接口
RS485 接口：三线制，A、B、GND
参数项	参数值
支持协议	Modbus‑RTU / 服务器（原从站模式）；Modbus‑RTU 网关
波特率	9.6 kbps、19.2 kbps、38.4 kbps、57.6 kbps、115.2 kbps
终端电阻	通过拨码开关 S1 设置
以太网接口
参数项	参数值
接口	2×RJ45
功能	Modbus 网关、内置网页服务器（HTTP）
协议	TCP/IP、DHCP‑客户端（BootP）、Modbus/TCP（502 端口）、ICMP (Ping)、NTP、FTP
USB 接口：USB2.0‑A 型；可外接设备：外接显示屏；FAT32 格式 U 盘（用于调试配置）
接线端子参数
线缆类型	线径范围
单芯、多股、细绞合线缆	0.2‑4 mm²，AWG28‑12
带 / 不带绝缘护套的线鼻子	0.2‑2.5 mm²，AWG26‑14
拧紧扭矩	0.4‑0.5 Nm（3.54‑4.43 磅力・英寸）
剥线长度	7 mm（0.2756 英寸）
线缆类型	线径范围
带 / 不带绝缘护套的线鼻子	0.2‑1.5 mm²，AWG28‑16
拧紧扭矩	0.2‑0.25 Nm（1.77‑2.21 磅力・英寸）
剥线长度	7 mm（0.2756 英寸）
测量精度与量程
测量功能	符号	精度等级	测量范围
频率	f	0.05 级（IEC61557‑12）	40 ~ 70 Hz
相‑N 电压	U_L‑N	0.2 级（IEC61557‑12）	20 ~ 300V 有效值
线‑线电压	U_L‑L	0.2 级（IEC61557‑12）	34 ~ 520V 有效值
电压谐波	U_h	1 级（IEC61000‑4‑7）	1‑63 次
电压总谐波畸变率	THD_U	1.0 级（IEC61557‑12）	0 ~ 999%
