德国 Janitza UMG801电能质量分析仪，DIN 导轨安装，搭载 4GB 本地存储，可采集电压、电流、功率、1‑127 次谐波等电参量，支持剩余电流与多路温度采集。配备双网口及 RS485 接口，兼容 Modbus、OPC-UA 协议，可记录暂态事件与故障录波，输出 PQDIF、COMTRADE 文件。适用于工厂、数据中心、楼宇配电，用于能耗统计、谐波监测与电气故障排查。

德国Janitza UMG801电能质量分析仪产品简介

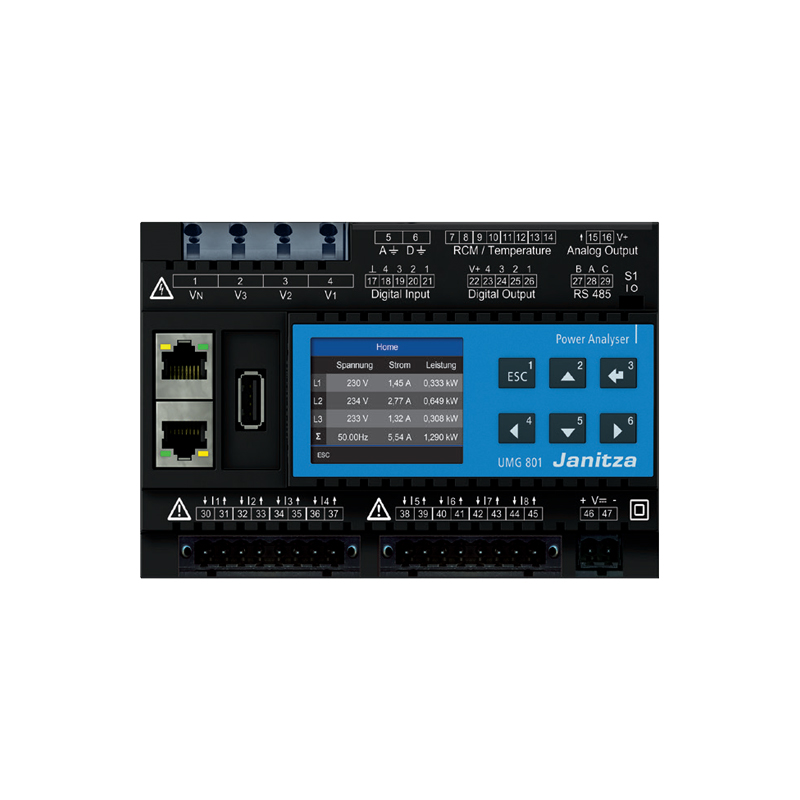

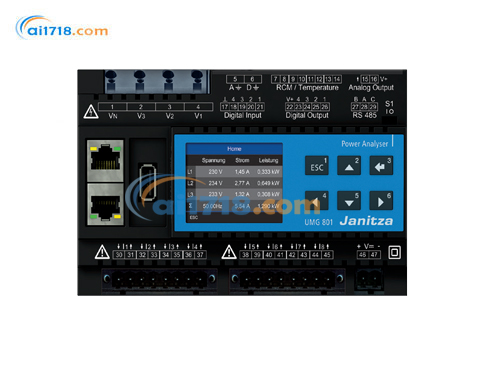

UMG801 是德国 Janitza 模块化电能质量分析仪，DIN 导轨安装，具备 4GB 存储，可采集电压、电流、功率、电能、谐波等电参量，支持剩余电流、温度采集。搭载双网口与 RS485，兼容 Modbus、OPC‑UA 等协议，可记录暂态事件，测量精度高，适用于工业电气系统的能耗统计与电能质量监测。

产品特点
高精度多参量测量，支持 1‑127 次谐波分析
集成剩余电流、多路温度采集功能
双 RJ45 网口 + RS485，多工业协议兼容
4GB 本地存储，支持 PQDIF、COMTRADE 故障录波
DIN 导轨安装，宽温工作，IP20 防护

应用场景
UMG801 广泛用于工厂车间、数据中心、楼宇配电等场合。可完成配电回路能耗计量，监测谐波、电压扰动等电能质量问题；也可对开关柜、变压器做温度、漏电流监控，实现故障录波。适配工业自动化系统，为能效分析、电气故障排查、配电运维提供可靠数据支撑。

德国Janitza UMG801电能质量分析仪技术参数

运输与存储（设备使用原包装运输、存储时适用）
项目	参数
自由跌落	1 m（39.37 in）
温度范围	‑25 ℃（‑13 ℉）～ +70 ℃（158 ℉）
相对湿度	25 ℃环境下 5～95% RH，无凝露
运行环境条件 - 设备适用于防护型固定安装场合。 - 满足 DIN IEC 60721‑3‑3 使用环境条件。 - 防护等级 II（依据 IEC 60536 (VDE 0106 第 1 部分)），无需保护接地线！
项目	参数
额定工作温度范围	‑10 ℃（14 ℉）～ +55 ℃（131 ℉）
相对湿度	25 ℃环境下 5～95% RH，无凝露
工作海拔	高 2000 m；高 4000 m
污染等级	2
通风	无需强制通风
防尘防水等级	IP20（EN 60529）
供电电源
项目	参数
直流额定电压	24 V，PELV 安全特低电压
工作电压范围	额定值 ±10%
*大功耗	本体*大 4 W
加装模块后总*大功耗	14 W（主机 4 W，外接模块*大 10 W）
推荐线路过流保护器件	2‑6 A，B 特性，具备 IEC/UL 认证
通用参数
项目	参数
净重	420 g（0.93 lb）
设备外形尺寸	宽 144 mm (5.67 in) × 高 90 mm (3.54 in) × 深 76 mm (2.99 in)
模件宽度	8 模数位（1 模数位 =18 mm）
电池	锂电池 CR2032，3 V（UL1642 认证）
内置存储	4 GB
背光寿命	40000 小时（亮度衰减至初始 50%）
安装方向	任意
安装导轨	适配 35 mm DIN 导轨TS 35/7.5（EN 60715）、TS 35/10、TS 35/15×1.5
抗冲击等级	IK07（IEC 62262）
电压测量
项目	参数
三相四线系统额定电压	IEC：480 V 相电压 /830 V 线电压（±10%）UL：347 V 相电压 /600 V 线电压（±10%）
接地三相三线系统额定电压	IEC：830 V 线电压（±10%）UL：600 V 线电压（±10%）
不接地三相三线系统额定电压	IEC：690 V 线电压（±10%）UL：600 V 线电压（±10%）
2000 m 海拔过电压类别	IEC：CAT III 1000 V UL：CAT III 600 V IEC：CAT IV 600 V
4000 m 海拔过电压类别	IEC：CAT III 600 V
额定冲击耐压	8 kV
电压回路保护	B 特性 1‑10 A（具备 IEC/UL 认证）
相‑中性测量范围	0¹）～720 V 有效值（*大过电压 1000 V 有效值）
线‑线测量范围	0¹）～1000 V 有效值（*大过电压 1000 V 有效值）
中性‑保护地测量范围	*大 100 V
分辨率	16 bit
波峰系数	1.6（参考 600 V 相‑中性量程）
每相输入阻抗	4 MΩ
功耗	约 0.1 VA
采样频率	51.2 kHz
基波频率及分辨率	40 Hz～70 Hz，分辨率 0.01 Hz
谐波测量阶次	1～127 次
¹）只有至少一路电压输入相‑中性＞10 V 有效值，或线‑线＞18 V 有效值，仪表才会执行测量。
电流测量（/1 A、/5 A）
项目	参数
额定电流	5 A
测量通道	8 通道，支持 2 套系统‑L1、L2、L3、N（可选），也可单通道独立使用
测量量程	0.005～6 A 有效值
波峰系数（相对额定电流）	1.98
1 秒短时过载	120 A（正弦）
分辨率	0.1 mA（彩色显示屏显示精度 0.01 A）
过电压类别	CAT II 300 V
额定冲击耐压	2.5 kV
功耗	约 0.2 VA（内阻 Ri=5 mΩ）
采样频率	25.6 kHz
谐波测量阶次	1～63 次
仪表可选配 4 路多功能通道，可混合配置为剩余电流测量输入和 / 或温度测量输入。
温度测量
项目	参数
更新周期	1 s
传感器 + 电缆总负载电阻	*大 4 kΩ
电缆敷设	≤30 m 可使用非屏蔽电缆；＞30 m 必须使用屏蔽电缆
支持传感器类型	KTY83、KTY84、PT100、PT1000
传感器型号	温度范围	电阻范围	测量不确定度
KTY83	‑55 ℃～+175 ℃	500 Ω～2.6 kΩ	量程的 ±1.5%
KTY84	‑40 ℃～+300 ℃	350 Ω～2.6 kΩ	量程的 ±1.5%
PT100	‑100 ℃～+500 ℃	60 Ω～280 Ω	量程的 ±1.5%
PT1000	‑100 ℃～+500 ℃	600 Ω～2.8 kΩ	量程的 ±1.5%
