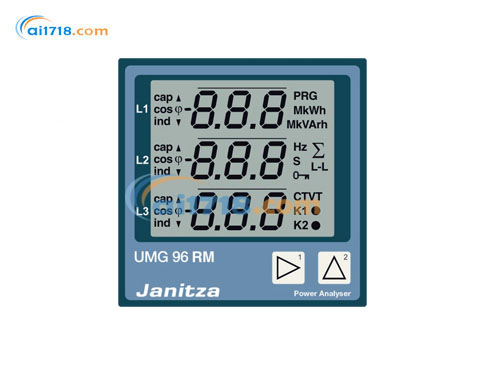

德国Janitza UMG 96RM‑M电能质量分析仪-爱仪器仪表网

德国Janitza UMG 96RM‑M 电能质量分析仪是一款嵌入式电能质量分析仪，可*测量电压、电流、功率、电能及谐波、闪变等电能质量参数，支持 M-Bus 通讯。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

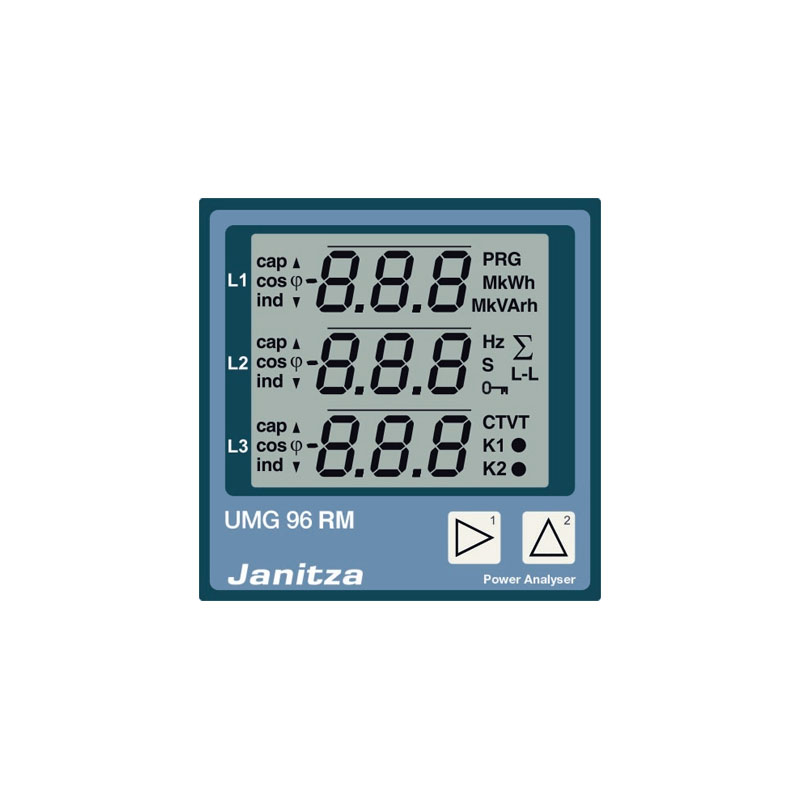

德国Janitza UMG 96RM‑M电能质量分析仪产品简介
Janitza UMG 96RM‑M 是一款嵌入式电能质量分析仪，可*测量电压、电流、功率、电能及谐波、闪变等电能质量参数，支持 M-Bus 通讯。设备面板安装，具备 0.5 级电能测量精度，适配多种供电规格，防护可靠，可实时监测电网状态，用于电能计量、故障溯源与电能质量评估。

产品特点
面板开孔 92×92mm 嵌入式安装，体积小巧
高精度测量，支持谐波、闪变、电压暂降监测
搭载 M-Bus 总线，2 路数字脉冲输出
宽工作温度，多级防护，适配工业配电环境
支持三相四线 / 三线 IT 系统测量

应用场景
UMG 96RM‑M 适用于工厂配电、楼宇配电、光伏配套、机房供配电等场景。可安装在配电柜内，完成能耗统计、电能质量持续监测，捕捉电压暂降、谐波超标等电网异常。助力能耗分项计量、电能故障分析，满足工业、商业建筑配电系统电能管控与运维需求。

德国Janitza UMG 96RM‑M电能质量分析仪技术参数

通用参数
项目	参数
净重（含已接连接器）	300g
包装重量（含附件）	625g
设备外形尺寸	长约 42 mm，宽 97 mm，高 100 mm
背光使用寿命	40000 小时（亮度衰减至初始值 50%）
运输与存储
以下参数适用于使用原包装运输、存储的设备
项目	参数
自由跌落	1m
温度等级 K55	‑25 ℃ ~ +70 ℃
相对湿度	0 ~ 90% RH
运行环境条件
MG 96RM‑M 适用于防护型固定安装场所。 - 防护等级 Ⅱ，符合 IEC 60563（VDE 0106 第 1 部分） - 额定工作温度等级 K55：‑10 ℃ ~ +55 ℃ - 相对湿度：0 ~ 75% RH - 工作海拔：0 ~ 2000 m（海平面以上） - 污染等级：2 - 安装姿态：垂直安装 - 通风：无需强制通风
异物及防水保护
- 设备正面：IP40（依据 EN60529） - 带密封件的设备正面：IP54（依据 EN60529） - 设备背面：IP20（依据 EN60529）
输出
2 路数字输出，半导体继电器，无短路保护。
项目	参数
开关电压	*大 33V 交流，60V 直流
开关电流	*大 50mA 有效值（交流 / 直流）
响应时间	10/12 个周期 +10 ms *
脉冲输出（电能脉冲）	*高 50Hz
* 50Hz 工况下响应时间示例：200 ms +10 ms =210 ms
输出端子接线能力
项目	参数
硬导线 / 软导线	0.14‑1.5 mm²，AWG28‑16
不带塑料护套的带线鼻子软导线	0.20‑1.5 mm²
带塑料护套的带线鼻子软导线	0.20‑1.5 mm²
拧紧扭矩	0.20‑0.25 N·m
剥线长度	7 mm
电压测量
项目	参数
三相四线系统额定电压上限	277V/480V（±10%）
不接地三相三线 IT 系统额定电压上限	IT 480V（±10%）
过电压类别	300V CATⅢ
额定冲击耐压	4 kV
L‑N 测量量程	0¹)~300 V 有效值（*大过电压 520 V 有效值）
L‑L 测量量程	0¹)~520 V 有效值（*大过电压 900 V 有效值）
分辨率	0.01V
波峰系数	2.45（相对于测量量程）
每相输入阻抗	3 MΩ
功耗	约 0.1 VA
采样速率	50Hz 系统：21.33 kHz；60Hz 系统：25.66 kHz（每个测量通道）
电网频率分辨率	45~65 Hz，0.01 Hz
电流测量
项目	参数
额定电流	5A
测量量程	0‑6 A 有效值
波峰系数	1.98
分辨率	0.1 mA（显示屏显示 0.01A）
过电压类别	300V CATⅡ
额定冲击耐压	2 kV
功耗	约 0.2 VA（内阻 Ri=5 mΩ）
1 秒短时过载	120 A（正弦波形）
采样速率	50Hz 系统：21.33 kHz；60Hz 系统：25.66 kHz（每个测量通道）
电压、电流测量端子接线能力
每个接线点仅允许接一根导线！
项目	电流	电压
单股、多股、细绞合导线	0.2‑2.5 mm²，AWG26‑12	0.08‑4.0 mm²，AWG28‑12
插针端子、带线鼻子导线	0.2‑2.5 mm²	0.2‑2.5 mm²
拧紧扭矩	0.4‑0.5 N·m	0.4‑0.5 N·m
剥线长度	7 mm	7 mm
