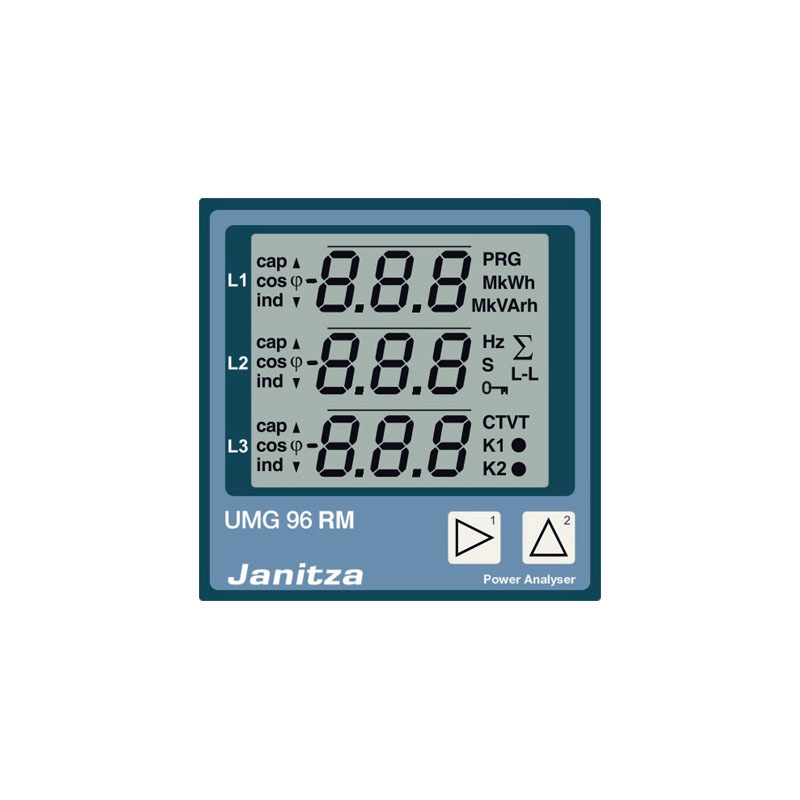

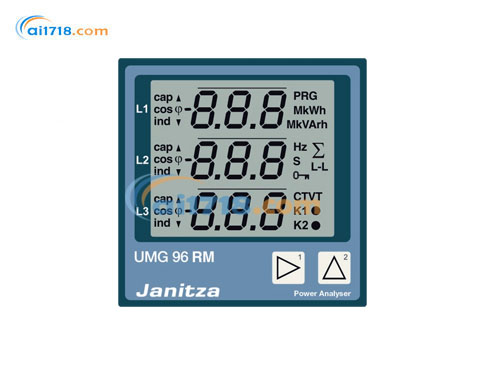

德国Janitza UMG 96RM‑PN电能质量分析仪产品简介
UMG 96RM‑PN是 Janitza 品牌多功能电能质量分析仪，采用 96mm 柜装开孔设计，支持三相电压、电流、剩余电流及温度采集。具备 0.5 级电能测量精度，集成 Profinet、RS485 通讯，可计量电参量、谐波、畸变率，自带网页服务器，适配工业固定柜体安装，实现能耗统计与电能质量监测。

主要特点
高精度测量，支持谐波、THD 总畸变率分析
集成 Profinet、Modbus RTU/TCP 多通讯接口
可接入 PT100/PT1000 等温度传感器，支持剩余电流监测
半导体数字输入输出，支持电能脉冲输出
96标准盘面安装，无需强制通风，防护可靠

应用场景
该仪表适用于工厂车间、数据中心、楼宇配电、成套开关柜等场景。可对低压三相配电回路开展能耗计量、电能质量分析，监测谐波、不平衡、剩余电流，配合 Profinet 接入 PLC 控制系统，实现设备能耗统计、故障预*，满足工业自动化能源管理与配电状态监控需求。

德国Janitza UMG 96RM‑PN电能质量分析仪技术参数

通用参数
项目	参数
净重（带配套接线端子）	约 380 g
包装重量（含附件）	约 780 g
背光使用寿命	40000 小时（在此期间背光亮度衰减约 50%）
运输与存储（使用原厂包装运输存储适用）
项目	参数
自由跌落高度	1 m
温度范围	K55（‑25 ℃ ~ +70 ℃）
相对湿度	0 ~ 90% RH
UMG 96RM 适用于有防护的固定场所使用。防护等级 Ⅱ，符合 IEC 60536（VDE 0106 第 1 部分）
项目	参数
额定工作温度范围	K55（‑10 ℃ ~ +55 ℃）
相对湿度	0 ~ 75% RH
工作海拔	0 ~ 2000 m（海平面以上）
污染等级	2
安装姿态	竖直安装
通风	无需强制通风
固异物及进水防护‑ 面板正面‑ 设备背面‑ 正面配密封垫	IP40（符合 EN60529）IP20（符合 EN60529）IP54（符合 EN60529）
供电电源
230V 版本
额定电压范围	90 V‑277 V（50/60 Hz）或直流 90 V‑250 V；300V CATⅢ
功耗	*大 8.5 VA / 5 W
24V 版本
额定电压范围	交流 / 直流 24 V‑90 V；150V CATⅢ
功耗	*大 7 VA / 5 W
工作允许范围：额定范围的 ±10% 内置不可更换保险丝：T1A / 250V/277V，符合 IEC 60127 线路保护推荐过流保护器件（UL 认证）
230V 版本：6‑16A
24V 版本：1‑6A（B 特性）
单断路器下可带设备*大数量建议
230V 版本：B6A 断路器：多 4 台；B16A 断路器：多 11 台
24V 版本：B6A 断路器：多 3 台；B16A 断路器：多 9 台
电压测量
项目	参数
三相四线系统额定电压*高	277 V/480 V（±10%）
不接地三相三线 IT 系统额定电压*高	IT 480 V（±10%）
过电压类别	300V CATⅢ
测量冲击耐压	4 kV
L‑N 测量范围	0¹）~300 V 有效值（*大过电压 520 V 有效值）
L‑L 测量范围	0¹）~520 V 有效值（*大过电压 900 V 有效值）
分辨率	0.01 V
波峰因数	2.45（相对于测量量程）
每相输入阻抗	3 MΩ
功耗	约 0.1 VA
采样速率	每个测量通道：50Hz 系统 21.33 kHz；60Hz 系统 25.6 kHz
基波频率范围‑分辨率	45 Hz ~ 65 Hz；0.01 Hz
¹）测量启动条件：四线测量 V1 输入 L1‑N 有效电压＞20V；三线测量 L1‑L2 有效电压＞34V，仪表方可进行测量。
电流测量 I1‑I4
项目	参数
额定电流	5 A
测量量程	0 ~ 6 A 有效值
波峰因数	1.98
分辨率	0.1 mA（显示 0.01 A）
过电压类别	300V CATⅡ
测量冲击耐压	2 kV
功耗	约 0.2 VA（内阻 Ri=5 mΩ）
1 秒短时过载	120 A（正弦波）
采样速率	每个测量通道：50Hz 系统 21.33 kHz；60Hz 系统 25.6 kHz
剩余电流监测 I5 / I6
项目	参数
额定电流	30 mA 有效值
测量量程	0 ~ 40 mA 有效值
触发电流	50 µA
分辨率	1 µA
波峰因数	1.414（针对 40mA 量程）
负载阻抗	4 Ω
1 秒短时过载	5 A
持续过载	1 A
20 ms 短时过载	50 A
剩余电流监测标准	符合 IEC/TR 60755（2008‑01），A 型
热敏电阻输入（2 路可选输入）
项目	参数
刷新周期	1 s
可接传感器	PT100、PT1000、KTY83、KTY84
总负载（传感器 + 线缆）	*大 4 kΩ
传感器型号	温度范围	电阻范围	测量不确定度
KTY83	‑55 ℃ ~ +175 ℃	500 Ω ~ 2.6 kΩ	±1.5% 量程
KTY84	‑40 ℃ ~ +300 ℃	350 Ω ~ 2.6 kΩ	±1.5% 量程
PT100	‑99 ℃ ~ +500 ℃	60 Ω ~ 180 Ω	±1.5% 量程
PT1000	‑99 ℃ ~ +500 ℃	600 Ω ~ 1.8 kΩ	±1.5% 量程
串行接口
RS485 Modbus RTU 从站	波特率：9.6 k、19.2 k、38.4 k、57.6 k、115.2 k bps
剥线长度	7 mm
以太网 / 普罗菲奈特（ProfiNet）接口
项目	参数
连接接口	RJ45
功能	内置网页服务器（HTTP）
支持协议	TCP/IP、Modbus/TCP（502 端口）、ICMP (Ping)、以太网透传 Modbus RTU（8000 端口）、FTP；ProfiNet（SNMP、DCP、MRP、LLDP、DCOM、RPC 等）
一致性等级 CC	B；交换机等级 C（IRT）
ProfiNet 版本	2.2
ProfiNet 行规	PROFIenergy V1.1、实体等级 2
数字输出
标配 2 路，*多可扩展 3 路附加数字输出；半导体继电器输出，无短路保护
项目	参数
开关电压	交流大 33 V；直流大 60 V
开关电流	交 / 直流*大 50 mA 有效值
响应时间	10/12 个周期 +10 ms*
脉冲输出（电能脉冲）	*高 50 Hz
* 例 50Hz 工况：200 ms +10 ms =210 ms
数字输入
*多可扩展 3 路附加数字输入（原文笔误写输出）
项目	参数
*大计数频率	20 Hz
输入有效电平	直流 18‑28 V（典型 4 mA）
输入无效电平	直流 0‑5 V，电流小于 0.5 mA
接线端子接线能力（供电回路）
每个端子仅允许接一根导线
导线类型	0.2‑2.5 mm²，AWG26‑12；单芯、多股、细绞合线缆
带冷压端头导线	0.2‑2.5 mm²
拧紧扭矩	0.4‑0.5 N·m
剥线长度	7 mm
接线端子接线能力（电压、电流测量）
每个端子仅允许接一根导线
	电流回路	电压回路
单芯 / 多股细绞线缆	0.2‑2.5 mm²；AWG26‑12	0.08‑4.0 mm²；AWG28‑12
带冷压端头线缆	0.2‑2.5 mm²	0.2‑2.5 mm²
拧紧扭矩	0.4‑0.5 N·m	0.4‑0.5 N·m
剥线长度	7 mm	7 mm
接线端子接线能力（剩余电流、温度测量、数字输入输出）
线缆类型	规格
硬线 / 软线	0.14‑1.5 mm²；AWG28‑16
带冷压端头（无塑料护套）软线	0.20‑1.5 mm²
带塑料护套冷压端头软线	0.20‑1.5 mm²
拧紧扭矩	0.20‑0.25 N·m
剥线长度	7 mm
数字输入输出、温度测量线缆：线缆长度≤30m，可不用屏蔽；＞30m，必须使用屏蔽线缆
串行接口接线端子接线能力
线缆	0.20‑1.5 mm²；单芯、多股、细绞合线缆
带冷压端头导线	0.20‑1.5 mm²
拧紧扭矩	0.20‑0.25 N·m
剥线长度	7 mm
功能性能参数
功能	符号	精度等级	测量量程	显示量程
总有功功率	P	0.5⁵）（IEC61557‑12）	0 ~5.4 kW	0 W ~999 GW *
总无功功率	QA、QV	1（IEC61557‑12）	0 ~5.4 kvar	0 var ~999 Gvar *
总视在功率	SA、Sv	0.5⁵）（IEC61557‑12）	0 ~5.4 kVA	0 VA ~999 GVA *
总有功电能	Ea	0.5⁵） /0.5S⁵）（IEC61557‑12 / IEC62053‑22）	0 ~5.4 kWh	0 Wh ~999 GWh *
总无功电能	ErA、ErV	1（IEC61557‑12）	0 ~5.4 kvarh	0 varh ~999 Gvarh *
总视在电能	EapA、EapV	0.5⁵）（IEC61557‑12）	0 ~5.4 kVAh	0 VAh ~999 GVAh *
频率	f	0.05（IEC61557‑12）	45‑65 Hz	45.00‑65.00 Hz
相电流 I1‑I3	I	0.2（IEC61557‑12）	0‑6 A 有效值	0 A ~999 kA
实测中性线电流 I4	IN	1（IEC61557‑12）	0‑6 A 有效值	0 A ~999 kA
剩余电流 I5、I6	IDiff	1（IEC61557‑12）	0‑40 mA 有效值	0 A ~999 kA
计算中性线电流	INc	1.0（IEC61557‑12）	0.03‑25 A	0.03 A ~999 kA
相‑中性电压 U L‑N	UL‑N	0.2（IEC61557‑12）	10‑300 V 有效值	0 V ~999 kV
线‑线电压 U L‑L	UL‑L	0.2（IEC61557‑12）	18‑520 V 有效值	0 V ~999 kV
功率因数	PFA、PFV	0.5（IEC61557‑12）	0.00‑1.00	0.00‑1.00
短时间闪变、长时间闪变	Pst、Plt	‑	‑	‑
电压暂降（L‑N）	Udip	‑	‑	‑
电压骤升（L‑N）	Uswl	‑	‑	‑
瞬态过电压	Utr	‑	‑	‑
电压中断	Uint	‑	‑	‑
电压不平衡度（L‑N）1）	Unba	‑	‑	‑
电压不平衡度（L‑N）2）	Unb	‑	‑	‑
电压谐波	Uh	1 级（IEC61000‑4‑7）	*高 2.5 kHz	0 V ~999 kV
电压总谐波畸变 THDu³）	THDu	1.0（IEC61557‑12）	*高 2.5 kHz	0%‑999%
电压总谐波畸变 THD‑Ru⁴）	THD‑Ru	‑	‑	‑
电流谐波	Ih	1 级（IEC61000‑4‑7）	*高 2.5 kHz	0 A ~999 kA
电流总谐波畸变 THDi³）	THDi	1.0（IEC61557‑12）	*高 2.5 kHz	0%‑999%
电流总谐波畸变 THD‑Ri⁴）	THD‑Ri	‑	‑	‑
电网信号电压	MSV	‑	‑	‑
