德国METREL MI 3290GX/GF/GL/GP接地电阻测试仪由爱仪器仪表网代理，本产品用于测量各类带电与非带电物体的接地电阻、土壤电阻率及对地电位。用户可选用多种测量方法，从经典三线法，到单钳 / 四钳法测量杆塔接地电阻。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
德国METREL MI 3290GX/GF/GL/GP接地电阻测试仪产品简介

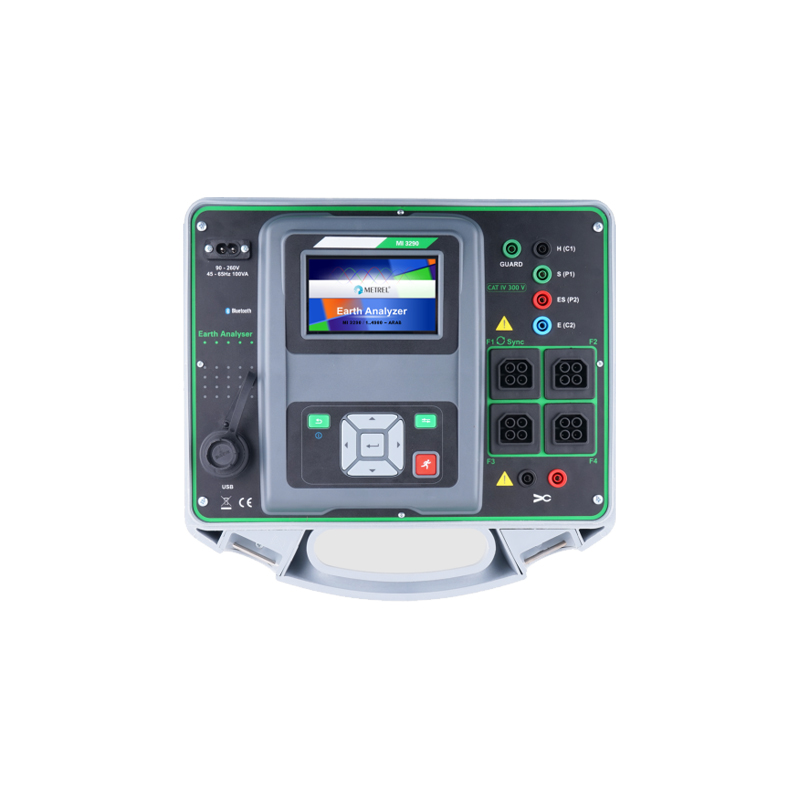

MI 3290 接地分析仪是一款便携式、电池或市电供电的测试仪器，具备优异的防护等级（开盖 IP54），用于测量各类带电与非带电物体的接地电阻、土壤电阻率及对地电位。用户可选用多种测量方法，从经典三线法，到单钳 / 四钳法测量杆塔接地电阻。支持多种测试频率模式：单频、55Hz 至 15kHz 扫频、25kHz 高频法，以及模拟雷击的脉冲法。仪器抗电磁干扰能力强，非常适合工业环境使用，提供多种配置套装，搭配不同附件与测量功能。
测量功能
2、3、4 极法接地电阻测量
选择性接地电阻测量（单钳法）
双铁钳法接地电阻测量
土壤电阻率测量（温纳法、施伦贝尔法）
高频接地电阻测量（25kHz，符合 IEEE_Std 81）
10 米柔性钳单杆杆塔接地电阻测量
*多 4 个柔性钳测量多腿杆塔接地电阻
电流测量（铁钳、柔性钳）
7mA 与 200mA 小电阻测量
对地电位测量
跨步电压与接触电压测量
10/350μs 冲击接地电阻测量
核心特点
一台仪器可完成所有类型接地测量
宽测量频段（55Hz…15kHz），可分析接地阻抗随频率变化特性
可在带保护地线的杆塔上进行接地测量
支持单杆与四腿杆塔测量
丰富测量钳具：铁钳至 10 米长柔性钳
高频接地电阻测量（符合 IEEE_Std 81）
屏幕显示阻抗 - 频率 Z (f) 扫频曲线
4.3 英寸彩色 LCD 触摸屏
宽压市电（90…260V AC）或电池供电（内置快充）
高防护等级：合盖 IP65，开盖 IP54
多种自检方式
直流电阻测量
模拟雷击的冲击阻抗测量
支持单次或自动测量
配套 PC 软件：测量前设置、结果下载、树形 / 表格 / 图形查看、存储与打印
应用领域
以下设备保护接地测量：
带保护地线的单杆 / 多腿杆塔
中压转低压变电站
索道、无线电塔
太阳能电站、风力与水力发电机组
工业区域
订购信息
MI 3290 GX4 附加配件 *
含 RS232 与 USB 线、软质便携颈带
MI 3290 GX1
- GX 授权许可
- 带 3.5 米测试线的 A 1018 铁钳
- A 1019 铁钳
- 带 15 米屏蔽线的 5 米柔性钳
MI 3290 全型号标准配置
- 导通测试线（鳄鱼夹）2×2.5 米，2 根
- 带两线测试线的 MI 3295M 电压表 *
- 软质便携包
- 跨步电压测试板，2 块
- AA 型镍氢电池，6 节
- 电源适配器
- 附件包
MI 3290 GX4 全套配置
包含 MI 3290 GX1 全部配件，另加：
- MI 3290 主机
- 卷轴式 75 米屏蔽测试线
- 带 15 米屏蔽线的 5 米柔性钳，3 根
- 90 厘米电流地针，2 根
- G 型夹
- 附件包
- 50 厘米电位地针，2 根
- 测试探针组（鳄鱼夹 + 2 米测试线），4 组
- 2 米黑色连接线
- 附件包
- 5 米蓝色测试线
- USB 线
- 5 米红色测试线
- 电源线
- 卷轴式 50 米黑色测试线
- 校准证书
- 卷轴式 50 米绿色测试线
- 使用说明书
- 卷轴式 50 米蓝色测试线
- 美翠 ES Manager PC 软件
MI 3290 GL 附加配件
MI 3290 GL
- GL 授权许可
- 带 3.5 米测试线的 A 1018 铁钳
- A 1019 铁钳
| G F P | G | G | G | |||||
|---|---|---|---|---|---|---|---|---|
| F | P | F | P | F | P | |||
| 授权密钥 | GX | GL | GF | GP | ||||
| 测量方法 | ||||||||
| 2 极法接地阻抗 | • | • | • | • | ||||
| 3 极法接地阻抗 | • | • | • | • | ||||
| 4 极法接地阻抗 | • | • | • | • | ||||
| 单频 / 多频 / 扫频 | • | • | • | • | ||||
| 温纳 4 极法 / 施伦贝尔 4 极法 | • • | • • | • • | • • | ||||
| 无辅助极双钳法 | • | • | ||||||
| 瞬态冲击阻抗 | • | • | ||||||
| 25kHz 高频阻抗 | • | • | ||||||
| 跨步 / 接触电压 | • | • | ||||||
| 电位电压 | • | • | • | |||||
| 4 端子低阻抗 | • | |||||||
| 200mA 低电阻 | • | • | ||||||
| 单杆 / 柔性钳杆塔无源测量 | • | • | ||||||
| 单柔性钳杆塔 FOP 测量 | GX1 | • | ||||||
| 四柔性钳杆塔 FOP 测量 | GX4 | 选配 | ||||||
| 单杆杆塔 FOP / 柔性钳 | • | • | ||||||
| 测量附件 | • | |||||||
| 90 厘米电流地针，2 根 | • | • | • | |||||
| 50 厘米电位地针，2 根 | ||||||||
| G 型夹 | ||||||||
| 卷轴式 75 米屏蔽测试线 | ||||||||
| 卷轴式 50 米测试线 3 根（黑 / 绿 / 蓝） | ||||||||
| 5 米测试线 2 根（蓝 / 红） | ||||||||
| 测试探针组（鳄鱼夹 + 2 米测试线）4 组 | ||||||||
| 带 15 米屏蔽线的 5 米柔性钳 | 4 根（GX4）/1 根（GX1） | 1 根 | ||||||
| 铁钳，2 把 | • | • | ||||||
| 带 2.5 米线的开尔文钳，2 把 | • |
MI 3290 GF 附加配件（软质便携颈带）
MI 3290 GF
- GF 授权许可
- 导通测试线（鳄鱼夹）2×2.5 米，2 根
- 带两线测试线的 MI 3295M 电压表 *
- 软质便携包
- 跨步电压测试板，2 块
- AA 型镍氢电池，6 节
- 电源适配器
MI 3290 GP 附加配件
MI 3290 GP
- GP 授权许可
- 带 15 米屏蔽线的 5 米柔性钳
- 附件包
可选配件
| 图片 | 订货号 | 配件描述 |
|---|---|---|
| A 1018 3M5 | 电流钳（小量程 / 泄漏），长度 3.5 米；高精度电流钳 1000A/1A，钳口 52mm，固定 3.5 米线缆，用于负载、小量程 / 泄漏电流及接地电阻测量 | |
| A 1019 | 电流钳 1000A/1A，钳口 52mm，通用电流测量，搭配 A 1018 可不断开回路测接地电阻 | |
| A 1487 | 5 米周长柔性电流钳，15 米连接线 | |
| A 1081 | 附件包（带美翠 logo） | |
| A 1509 | 卷轴式 50 米黑色测试线（可延长） | |
| A 1510 | 卷轴式 50 米绿色测试线（可延长） | |
| A 1525 | 卷轴式 50 米蓝色测试线（可延长） | |
| A 1526 | 5 米蓝色测试线，两端香蕉插头 | |
| A 1527 | 5 米红色测试线，两端香蕉插头 | |
| A 1528 | 50 厘米地针，带香蕉插座 | |
| A 1529 | 90 厘米地针，带香蕉插座 | |
| A 1530 | G 型夹，接触良好，带香蕉插座 | |
| MI 3295M 套装 | 跨步接触电压测量套装；含 MI 3295M 主机、2×3 米测试线、软质便携包、软质颈带、6 节 AA 镍氢电池、电源适配器 | |
| P 1201 | MI 3290 GL 授权密钥；接地与防雷功能授权 | |
| P 1202 | MI 3290 GP 授权密钥；杆塔接地功能授权 | |
| P 1203 | MI 3290 GF 授权密钥；接地与电位漏斗功能授权 | |
| P 1204 | MI 3290 GX2 升级授权密钥；基础版（GP/GL/GF）升级全功能（GX） | |
| S 1072 | 导通测试线（鳄鱼夹）2×2.5 米，2 根；带屏蔽开尔文测试探针，轻便替代标准夹 | |
| S 2053 | 跨步电压测试板；25kg 跨步电压探针 A 1353 轻量化替代款 |
德国METREL MI 3290GX/GF/GL/GP接地电阻测试仪技术参数
| 测量方法 | 补充说明 | 测量范围 | 测量误差 |
|---|---|---|---|
| 2/3/4 极法接地电阻 | 开路测试电压 20/40V AC；短路测试电流＞220mA | ||
| 55Hz…329Hz | 0.010Ω…19.99kΩ | ±(读数 3%+3 字) | |
| 659Hz…2.63kHz | 0.00Ω…1.999kΩ | ±(读数 5%+3 字) | |
| 3.29kHz…15kHz | 0.00Ω…199.9Ω | ±(读数 8%+3 字) | |
| 铁钳法选择性接地电阻 | 开路测试电压 40V AC；短路测试电流＞220mA | ||
| 55Hz…329Hz | 0.010Ω…19.99kΩ | ±(读数 8%+3 字) | |
| 659Hz…1.50kHz | 0.00Ω…1.999kΩ | — | |
| 柔性钳法杆塔选择性接地电阻 | 开路测试电压 40V AC；短路测试电流＞220mA | ||
| 55Hz…329Hz | 0.010Ω…19.99kΩ | ±(读数 8%+3 字) | |
| 659Hz…1.50kHz | 0.00Ω…1.999kΩ | — | |
| 无源模式 | 0.00Ω…19.99kΩ | — | |
| 双铁钳法接地电阻 | 测试频率 82Hz…329Hz | 0.00Ω…9.99Ω | ±(读数 5%+2 字) |
| 10.0Ω…49.9Ω | ±(读数 10%+2 字) | ||
| 50.0Ω…100Ω | ±(读数 20%) | ||
| 土壤电阻率 ρ（温纳 / 施伦贝尔法） | 开路测试电压 20/40V AC；短路测试电流＞220mA；测试频率 164Hz | 0.00Ω·m…19.99kΩ·m | 由 4 极法误差计算 |
| 对地电位 | 开路测试电压 40V AC；短路测试电流＞220mA；测试频率 55÷329Hz | 0.0mV…49.99V | 由 3 极法误差计算 |
| 3 极法高频接地电阻 | 开路测试电压 40V AC；短路测试电流＞40mA；测试频率 25.000Hz | 0.00Ω…19.9Ω；20.0Ω…299Ω | ±(读数 3%+2 字) |
| 冲击接地电阻 | 开路测试电压峰值≈120V；短路测试电流峰值≈6A；冲击波形 10/350μs | 0.0Ω…199Ω | ±(读数 8%+8 字) |
| 直流低电阻 RLOW | 测试电流 200mA | 0.00Ω…1.99kΩ | ±(读数 2%+2 字) |
| 直流导通电阻 CONT | 测试电流 7mA | 0.00Ω…19.9kΩ | ±(读数 3%+2 字) |
| 电流有效值（铁钳） | 额定频率 45Hz…1.5kHz | 1.0mA…7.99A | ±(读数 2%+3 字) |
| 电流有效值（柔性钳） | 额定频率 45Hz…1.5kHz | 10mA…49.9A | ±(读数 8%+3 字) |
| 电池供电 | 14.4V DC（4.4Ah 锂电池） | — | — |
| 市电供电 | 90-260V AC，45-65Hz，100VA（300V CAT II） | — | — |
| 防护等级 | 合盖 IP65；开盖 IP54 | — | — |
| 尺寸（宽 × 高 × 深） | 36×16×33cm | — | — |
| 显示屏 | 4.3 英寸彩色背光 LCD 触摸屏 | — | — |
| 通信接口 | USB、蓝牙 | — | — |
| 存储 | ＞1GB | — | — |
-
