德国Burster RESISTOMAT® 2304电阻测量仪由爱仪器仪表网代理，本产品的测量部分采用升级四线制设计。它不仅测量注入电流在被测对象上的压降，同时测量内部基准电阻的压降，通过两者比值乘以基准电阻特性值计算被测电阻。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

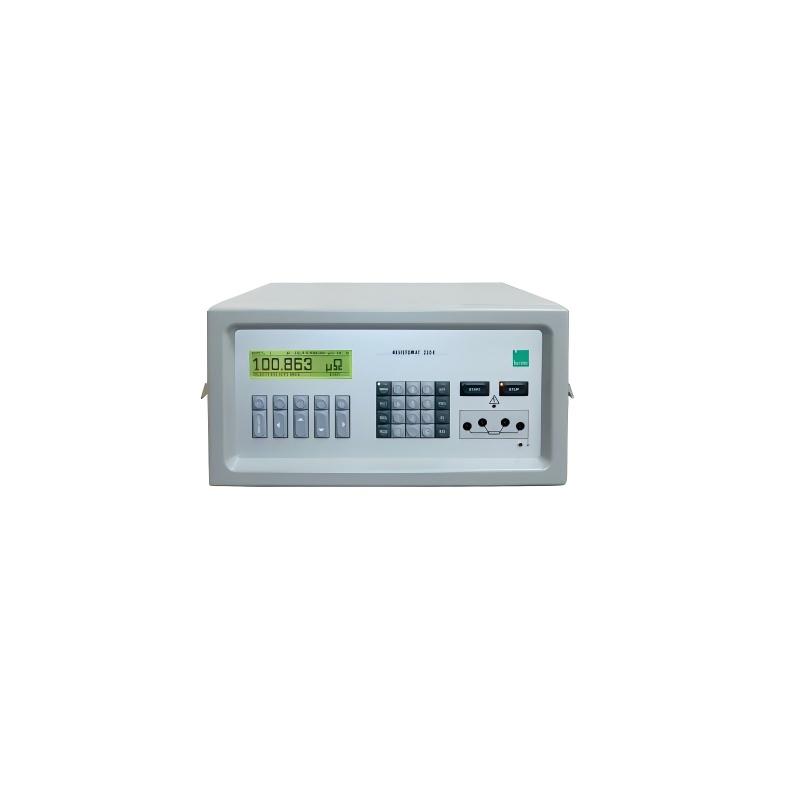

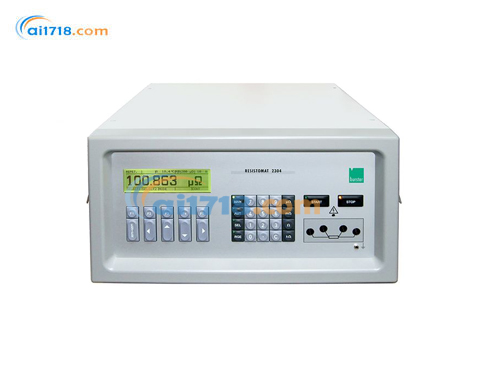

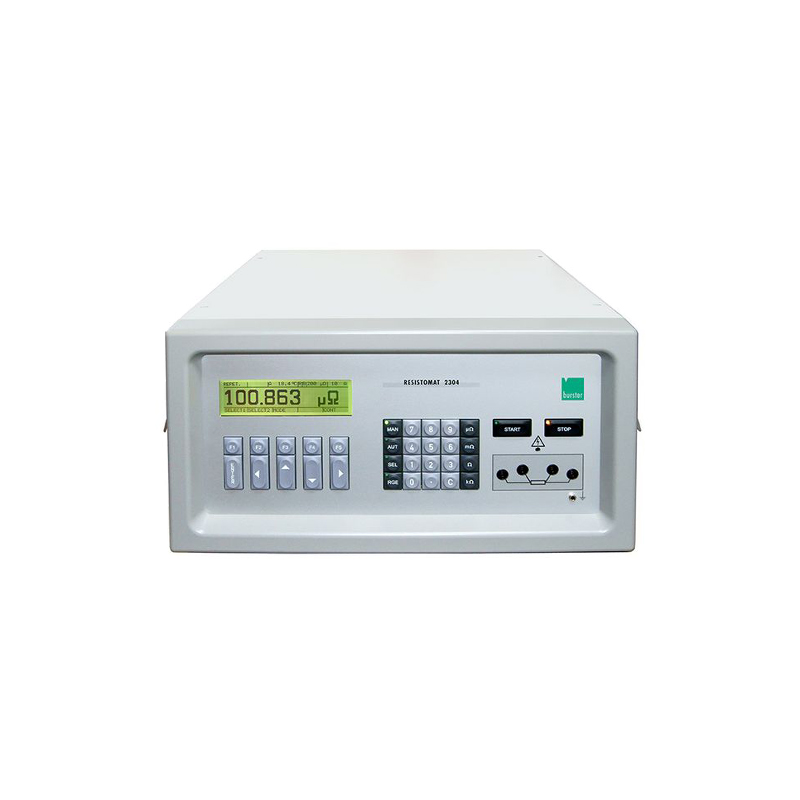

德国Burster RESISTOMAT® 2304电阻测量仪产品简介

RESISTOMAT® 2304 型高精度检测测试装置的测量部分采用升级四线制设计。它不仅测量注入电流在被测对象上的压降，同时测量内部基准电阻的压降，通过两者比值乘以基准电阻特性值计算被测电阻。
该方法可消除接触层与接触电阻误差，误差仅取决于内部基准电阻精度，基准电阻偏差已知并参与运算，可快速、*测得被测电阻，不受电流回路中其他电阻影响。
设备集成高分辨率 A/D 转换器，线性度误差极低；对被测对象两极测量，消除寄生热电动势；采用比值测量法与持续比对功能，自动完成零点校准，确保*佳测量精度。
设备配备丰富标准软件，支持冷却曲线值存储、温度补偿、分类、统计、打印机与接口驱动、时钟、工频适配等功能；双微处理器保障测量测试*高效。

产品特点

测量量程自动切换：200 µΩ ~ 20 kΩ
全自动检测测试单元
分辨率*高可达1 nΩ
标准接口：IEEE488、RS232、RS485（USB 与以太网为可选配置）
支持公差校验、分类统计功能
测量误差 **≤ 0.01 %**
带热电动势补偿的前沿测量方法
内置基准值持续比对，稳定性极高
*高测量精度
支持感性探头测量
电流调节实现无电压断开，可计算线圈冷却曲线
可设定测量电流、* / 相对限值、分类统计、探头校准条形显示、电阻率测量等丰富功能
菜单式操作
技术参数如有变更，恕不另行通知

应用领域
本自动检测测试装置集高精度、可变分辨率、长期稳定性与多功能、易用性于一体，内置多项固化程序，便于测量值显示与分析，适用场景广泛：
实验室、测试场与生产线欧姆电阻高精度测量
批量测试：可编程频率分布，每档带开关输出（直方图），可设* / 相对公差
生产校准：限值模拟条形显示，操作简便
线圈、电机、变压器绕组测量：断开测量线前可限定测量电流
绕组冷却曲线记录：时间间隔可调，测量值存储
线缆探头测量：带温度补偿，可显示 Ω 或∆%
电阻率测定：带材料温度补偿，可输出 Ω、Ω/m、Ω/km、Ω/10ft、Ω/kft
开关、继电器、按钮触点接触电阻（小电流）与保险丝体电阻测量

德国Burster RESISTOMAT® 2304电阻测量仪技术参数

总体设计

模块化结构，坚固钢板外壳，各组件易于检修维护
显示屏：240×64 点半反透式 LCD 图形屏，对比度可调，带背光
过载指示：>>>
所有操作按键、LCD 图形屏与接口盒均布置在前面板，清晰直观；后面板布置接口、比较器与 Pt100 温度补偿传感器接口。
测量值显示：可选 3½ 位、4½ 位、5½ 位，LCD 字高 15mm，可显示*或∆%
供电：230V +6%/-10%；可选 115V
工频：45~65Hz
功耗：*大 260VA
环境条件：
工作温度：+5…23…40℃，相对湿度*大 90%（无凝露）
存储温度：0…23…60℃
电位绑定：测量部分内部接地，可切换为外部接地

电阻测量量程、分辨率与测量电流

电阻测量量程	分辨率	10A 测量电流可选值
200.000 µΩ	0.001 µΩ	-
2.00000 mΩ	0.01 µΩ	10A、1A
20.0000 mΩ	0.1 µΩ	10A、1A、100mA
200.000 mΩ	1 µΩ	1A、100mA、10mA
2.00000 Ω	10 µΩ	1A、100mA、10mA、1mA
20.0000 Ω	0.1 mΩ	100mA、10mA、1mA、100µA
200.000 Ω	1 mΩ	10mA、1mA、100µA
2.00000 kΩ	10 mΩ	1mA、100µA
20.0000 kΩ	0.1 Ω	100µA

时钟：内部电池备份
参数输入：按键或接口输入
重量：28kg
尺寸（宽 × 高 × 深）：520×255×480mm
安全标准：EN 61010
连接接口
探头连接：
前面板：4 个 4mm 沉入式安全插座
后面板：5 针 LEMO 插座（EGG.2B.305）
后面板 37 针 Submin-D 插座可传输以下信号：

测量方法：开尔文四线测量比值法

光耦输出	运行
光耦输入	故障、启动 / 停止
9 路分选转换触点	-
*大电压	42V
*大电流	0.5A

测量误差（温度补偿关闭）：*低 ±0.01% 读数 ±2 个字，依量程而定
* 注：80MHz~500MHz 干扰、场强 10V/m 时，偏差可达 ±0.06%
Pt100 温度补偿传感器：6 针 LEMO 插座（EGG.1B.306），*大空载输入电压 ±16V
测量连接：四线制电流电压测量（开尔文），无电位电路设计，电位可绑定被测对象或仪器
接口连接
IEEE488 接口：24 针标准插头，集电极开路输出，指令语言 SCPI 1990.0
RS232C 接口：全双工（带 RTS/CTS），Submin-D 插座，波特率 600~9600，协议 ANSI X3.28，指令语言 SCPI 1990.0
RS485 接口：全 / 半双工（无内部终端电阻），25 针 Submin-D 插座，协议 ANSI X3.28，指令语言 SCPI 1990.0
测量时间：可调，支持平均值计算（*多 255 个值）
纯阻性样品测量时间：
3½ 位：≤300ms
4½ 位：≤500ms
5½ 位：≤5s
测量方式：连续、单次、单极性、双极性
量程选择：手动、自动、接口控制
零点平衡：微处理器控制
打印机：连接 RS232 接口
*大测量输入过压：100V DC
测量端*大负载电压：10V（测量电流 100µA~1A）；6V（测量电流 10A）
