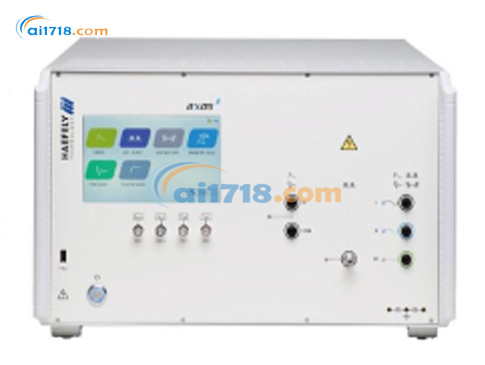

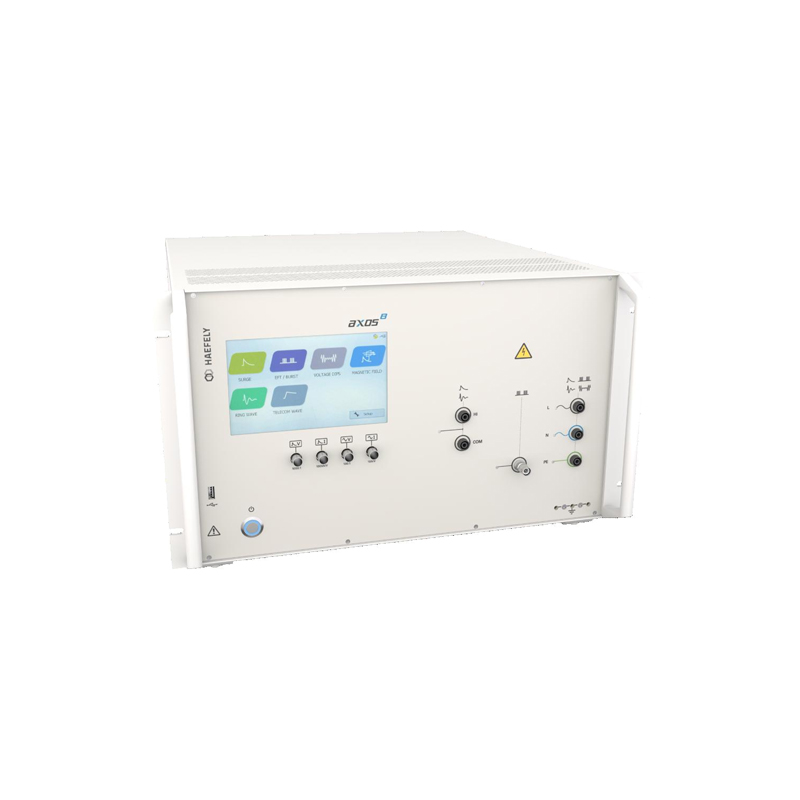

瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪将我们的独立测试系统中所有的测试单元集成为一套独立的经济解决方案。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

AXOS8多功能综合测试仪简介：
•满足标准：IEC61000-4-4/5/8/9/11/29
•电快速瞬变脉冲群电压：200V-5kV
•脉冲频率：1Hz-1MHz
•极性：正、负或交替
•脉冲群模式：标准、连续或随机
•内置单相耦合去耦网络AC 260/16A (DC 220V/10A)
•彩色触摸屏操作，RJ45远程控制接口
•可扩展多种抗扰度功能,如：浪涌，振铃波，通讯波，电压跌落，脉冲磁场等

•功能包括: 5kV电快速瞬变脉冲群、 7kV浪涌组合波、7kV通讯波、7kV振铃波、交直流电压跌落/中断。

产品特性与优势
操作便捷：支持手动 / 自动双测试模式，软件辅助测试参数配置、标准预设测试程序、可视化测试接线指引
经济高效：触控屏大幅缩短测试配置与执行工时，以亲民价格提供成熟的电磁兼容测试技术
安全稳定：配备安全互锁回路、故障*示灯、急停功能，保障操作安全
实时监测：可实时采集浪涌脉冲、被测设备供电侧电压 / 电流，为测试工程师提供完整数据反馈
自动报告：一键生成完整测试报告，包含测试参数、接线配置、测试判定结果

应用场景
电气产品合规 / 预合规测试、CE 认证检测
产品研发、EMC 问题故障定位调试
通信、无线设备电磁兼容检测
产品余量破坏性过压测试

产品型号清单

产品名称	型号编码
AXOS8 紧凑型抗扰度基础主机	2490800
AXOS8 浪涌测试模块	2490810
AXOS8 环形振荡波模块	2490820
AXOS8 电快速瞬变脉冲群模块	2490830
AXOS8 电压跌落 / 中断模块	2490840
AXOS8 通信浪涌测试系统（含 TW8 模块）	2490850

标准标配附件
供电电源线
用户操作手册
出厂校准证书
通信浪涌模块 TW 8（仅型号 2490850 成套配置，10/700μs 波形）

瑞士HAEFELY(哈弗莱) AXOS8多功能综合测试仪技术参数

通用整机参数
参数项	参数规格
设备控制供电	85V～264V，50/60Hz
整机尺寸（宽 × 高 × 深）	22 英寸 / 6U 机架式：45 × 27 × 50 cm
整机重量	30 kg
测试程序存储	无存储上限
远程通讯接口	RJ45 以太网
显示屏	7 英寸，800×480 分辨率，24 位彩色触控屏，带 USB 接口可插 U 盘
辅助扩展接口	37 针 D-Sub 接口，可外接耦合去耦网络、外置升压变压器等
外部触发输入	5V TTL 电平
触发信号输出	5V TTL 电平
同步输入	BNC 接口，支持 10V～264V 交流同步信号
外部启停输入	5V TTL，可远程启动 / 停止预设测试序列
被测设备失效输入	5V TTL
模拟量输出	0～10V，用于外接扩展监测设备
*示灯驱动输出	两路 24V/1A 直流输出
安全互锁回路	回路断开时设备立即终止测试
电快速瞬变脉冲群 EFT/Burst（符合 IEC/EN 61000-4-4 第 2、3 版）
参数项	参数规格
输出电压	0.2～5.0 kV，精度 ±10%（同轴输出端口）
脉冲极性	正向 / 负向 / 交替极性
输出阻抗	50 Ω
脉冲上升时间	5 ns，容差 ±30%
脉冲持续时间	50 ns（50Ω 负载，容差 ±30%）；50～115ns（1000Ω 负载）
脉冲群工作模式	标准模式、连续模式、真实工况模式、随机脉冲模式
脉冲重复频率	1 Hz～1 MHz
单组脉冲群时长	10 μs～1 s
脉冲群间隔周期	1 ms～10 s
总测试时长	1 s～1000 分钟，支持无限时长连续测试
触发方式	自动触发、手动触发、外部信号触发
内置单相耦合去耦网络 CDN	交流 264V/16A；直流*高 220V/10A
组合波雷击浪涌 Surge（符合 IEC/EN 61000-4-5 第 2、3 版）
参数项	参数规格
输出电压	0.2～7.0 kV，精度 ±10%
输出短路电流	0.1～3.5 kA，精度 ±10%
电压波上升时间	1.2 μs，容差 ±30%
电流波上升时间	8 μs，容差 ±20%
电压半峰值持续时间	50 μs，容差 ±20%
电流半峰值持续时间	20 μs，容差 ±20%
脉冲极性	正向 / 负向 / 交替极性
输出阻抗	2 Ω
相位同步	0～359°，1° 步进可调；也可异步触发
脉冲计数预设	1～1000 次，或无限次输出
峰值电压监测	BNC 输出分压 1000:1；显示屏 3 位数字显示，*大记录 100000 次峰值
峰值电流监测	BNC 输出 1 kA/V；显示屏 3 位数字显示
内置单相耦合去耦网络 CDN	交流 264V/16A；直流*高 220V/10A
脉冲触发	自动（间隔 2s～100min）、手动、外部信号触发
通信浪涌 Telecom Wave（符合 IEC/EN 61000-4-5、ITU K.20/K.21/K.44/K.45，需外置 TW8 模块）
参数项	参数规格
输出电压	0.2～7.0 kV，精度 ±10%
波形源阻抗 / 耦合配置	1 路 15Ω；4 路 40Ω；4 路 40Ω 气体放电管耦合
开路电压前沿时间	10 μs，容差 ±30%
短路电流前沿时间	5 μs，容差 ±20%
开路电压衰减时间	700 μs，容差 ±20%
短路电流衰减时间	320 μs，容差 ±20%
脉冲极性	正向 / 负向 / 交替极性
输出端子	4mm 香蕉插座
TW8 模块重量	10 kg
TW8 模块尺寸	19 英寸 / 4U 机架式：45 × 18 × 49 cm
电压跌落、短时中断 DIPS & Interrupts（符合 IEC/EN 61000-4-11 第 2、3 版 / IEC/EN 61000-4-29）
参数项	参数规格
*大输出电压	交流 / 直流 264V
持续输出电流	交流 / 直流 16A；短时 20A（5s）、23A（3s）、40A（3s）；冲击电流＞500A
中断时长	0.5 个周波～800 个周波 / 100μs～1000 分钟
间隔时长	1～800 个周波 / 1ms～1000 分钟
跌落档位	0%～99%（需外接电压源）；完全中断 0%
触发方式	自动、手动、外部信号触发
总测试时长	1s～1000 分钟，支持无限时长连续测试
相位同步	0～359°，适配 50/60Hz 市电；支持外部同步、异步模式
有效值电压监测	BNC 输出分压 100:1；显示屏 3 位数字显示
有效值电流监测	BNC 输出 10 A/V；显示屏 3 位数字显示
环形振荡波 Ring Wave（符合 IEC/EN 61000-4-12 第 2、3 版 / ANSI/IEEE C62.41）
参数项	参数规格
输出电压	0.2～7.0 kV，精度 ±10%
振荡频率	100 kHz
开路电压上升时间	0.5 μs，容差 ±30%
短路电流上升时间	0.2～1.0 μs
输出阻抗	12 Ω、30 Ω 两档可选
脉冲极性	正向 / 负向 / 交替极性
浮地输出*大耐压	交流 460V
相位同步精度	±1°
波形衰减系数	0.4 ≤ 第 2 峰 / 第 1 峰 ≤1.1；0.4 ≤ 第 3 峰 / 第 2 峰 ≤0.8；0.4 ≤ 第 4 峰 / 第 3 峰 ≤0.8
脉冲触发速率	*高 30 脉冲 / 分钟
峰值电压监测	BNC 输出分压 1000:1；显示屏 3 位数字显示
峰值电流监测	BNC 输出 1 kA/V；显示屏 3 位数字显示
