TAU3 ADV-PRO-EXP三相变压器绕组分析仪 TAU3 ADV-PRO-EXP三相变压器绕组分析仪

美国MEGGER TAU3 ADV-PRO-EXP三相变压器绕组分析仪

型      号:TAU3 ADV-PRO-EXP三相变压器绕组分析仪
品      牌:美国MEGGER
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国MEGGER
美国MEGGER

Megger有限公司成立于1889年,是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商,在英国、美国、瑞典、德国设有5个制造工厂,在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测...[查看更多]

浏览过此产品的用户最终购买了

美国MEGGER TAU3 ADV-PRO-EXP三相变压器绕组分析仪由爱仪器仪表网代理,用全新的 TAU3 三相变压器绕组分析仪,轻松完成变压器机电测试。只需一次接线,即可进行极性验证、变比测试、绕组电阻测试和消磁测试。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

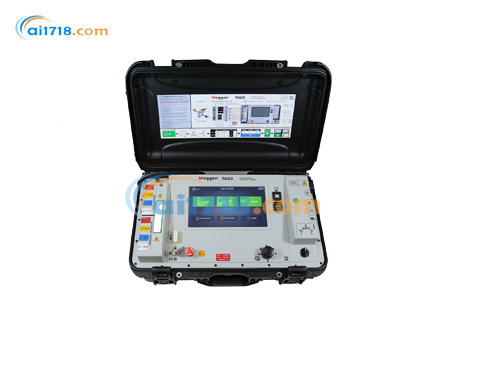

TAU3 ADV-PRO-EXP三相变压器绕组分析仪


TAU3 ADV-PRO-EXP三相变压器绕组分析仪产品描述
借助新款真三相变压器绕组分析仪 TAU3,可对变压器进行机电性能通电测试。除常规极性验证、变比、绕组电阻和消磁测试外,TAU3 仅需一次接线,还可额外进行短路阻抗和效率测试。该设备配有颜色编码导线和可伸缩夹具,屏幕上显示的矢量图与变压器铭牌相匹配,操作流程简单易懂,能确保一次测试即可获得准确结果 —— 只需点击 “开始”,待申请专利的内部短路和导线补偿功能自动运行即可!

TAU3 ADV-PRO-EXP三相变压器绕组分析仪可用于:
变比:*高 250 V,精度 ±0.05%
绕组电阻:*高 32 A,精度 ±0.10%
自适应消磁
短路阻抗
变压器效率
独特的变压器矢量验证
移相和曲折形测量
在 -20°C 至 50°C 温度范围内保证精度
所有测试仅需一次安全高效接线

三相交流和直流输出为满足当今高要求的测试进度带来诸多优势:
无需更换导线,测试速度更快、安全性更高,且能节省更多测试时间
每次测试(包括绕组电阻测试)前都会自动进行矢量确认,确保选择正确的变压器矢量
三相同步测试,测试结果获取更快速
三相交流电源可*测量移相变压器和曲折形矢量结构的变压器

标准功能
支持导出至 Microsoft Excel
支持导入和导出至 PowerDB 软件
10.1 英寸(256 毫米)工业级高亮度触摸屏
矢量查找、极性识别与验证
变比测试(TTR):*高 250 V 交流,精度 ±0.05%
励磁电流测试
绕组电阻测试:支持高低压侧双通道励磁,*高 32 A 直流,精度 ±0.10%
独立双绕组磁化
自适应消磁
磁平衡测试
有载分接开关(OLTC)先合后断连续性测试
带断路器保护的有载分接开关控制
一键式有载分接开关(适用于交流和直流测试)
内置可伸缩手柄和滚轮
紧急停止按钮
钥匙锁
安全联锁装置


TAU3 ADV-PRO-EXP三相变压器绕组分析仪附加功能
短路阻抗测试
移相变压器测试功能
变压器效率测试
频率响应杂散损耗测试
动态电阻测量 *
绕组电阻干燥测试 *
绕组电阻温升测试 *
USB 打印机
安全*示灯
有载分接开关电机电流监测 *
有载分接开关振动监测 *
外部温度探头 *

升压变压器测试
TAU3 所采用的技术于 1950 年获得专利,2019 年得到推广,并在 2024 年实现完善。该技术可消除测试电压和导线带来的测量误差,从而提供可靠的测试结果。TAU3 会自动施加合适的测试电压并进行短路连接,确保测试结果具有可重复性。

三相升压测试安全保障
安全是梅格公司的首要考量,因此 TAU3 符合 IEC 61010(测量、控制和实验室用电气设备安全要求)标准,并获得 CE 认证。在测试过程中,软件会在施加全测试电压前进行安全检查。此外,TAU3 采用先进的硬件设计,可在发生故障时保护设备和操作人员的安全。

TAU3 通常可检测的故障类型
连接松动
匝间短路
导线断股
绕组变形
分接开关接触不良
铁芯故障

TAU3 设有诊断模式,操作人员可重点关注存在问题的相位,并通过专项测试*定位和确认设备故障位置。


TAU3 选型指南


功能 TAU3 ADV TAU3 PRO TAU3 EXP
10.1 英寸高亮度显示屏 ✔️ ✔️ ✔️
*大变比 降压 50000 / 升压 100 降压 50000 / 升压 200 ✔️
*大感应电压 125 V 250 V ✔️
*大电流 16 A 32 A ✔️
极性识别与验证 ✔️ ✔️ ✔️
励磁电流测量 ✔️ ✔️ ✔️
短路阻抗 ✔️ ✔️ ✔️
自适应消磁 ✔️ ✔️ ✔️
移相变压器测量 ✔️ ✔️ ✔️
独立双绕组磁化 ✔️ ✔️ ✔️
磁平衡 ✔️ ✔️ ✔️
有载分接开关先合后断连续性测试 ✔️ ✔️ ✔️
一键式有载分接开关(适用于交流和直流测试) ✔️ ✔️ ✔️
内置滚轮和可伸缩手柄 ✔️ ✔️ ✔️
紧急停止按钮 ✔️ ✔️ ✔️
钥匙锁 ✔️ ✔️ ✔️
安全联锁装置 ✔️ ✔️ ✔️
导出至 Microsoft Excel ✔️ ✔️ ✔️
导入至 PowerDB ✔️ ✔️ ✔️
PowerDB 控制 * 可选 ✔️ ✔️
自定义应用程序控制 可选 ✔️ ✔️
频率响应杂散损耗测量 可选 ✔️ ✔️
动态电阻测量 * 可选 ✔️ ✔️
绕组电阻干燥测试 * 可选 ✔️ ✔️
绕组电阻冷却测试 * 可选 ✔️ ✔️
USB 打印机 可选 ✔️ ✔️
安全*示灯 可选 ✔️ ✔️
电机电流监测 * 可选 ✔️ ✔️
振动监测 * 可选 ✔️ ✔️
外部温度探头 * 可选 ✔️ ✔️
变压器效率测量 可选 可选 ✔️





订购信息




项目(数量) 产品编号 项目(数量) 产品编号
真三相变压器绕组分析仪 TAU3-ADV 真三相变压器绕组分析仪 TAU3-PRO



TAU3-EXP


操作所需配件

为 TAU3 ADV 选择一个 H 导线套件

16 安培 H 导线,带红色护套以及红色、黄色、蓝色和白色夹子(共 4 个)
16 安培 X 导线,带黑色护套以及红色、黄色、蓝色和白色夹子(共 4 个)
5 米(15 英尺)H 和 X 导线 | 2008-15KIT2 | 5 米(15 英尺)H 和 X 导线 | 2008-15KIT3 |
| 9 米(30 英尺)H 和 X 导线 | 2008-30KIT2 | 9 米(30 英尺)H 和 X 导线 | 2008-30KIT3 |
| 18 米(60 英尺)H 和 X 导线 | 2008-60KIT2 | 18 米(60 英尺)H 和 X 导线 | 2008-60KIT3 |
| 30 米(100 英尺)H 和 18 米(60 英尺)X 导线 | 2008-100KIT2 | 30 米(100 英尺)H 和 18 米(60 英尺)X 导线 | 2008-100KIT3 |

为 TAU3 PRO 或 TAU3 EXP 选择一个 H 导线套件

16 安培 H 导线,带红色护套以及红色、黄色、蓝色和白色夹子(共 4 个)
32 安培 X 导线,带黑白条纹护套以及红色、黄色、蓝色和白色夹子(共 4 个)

可选导线配件

TAU3 ADV 16 A H 和 16 A X 导线延长线

9 米(30 英尺)H 和 X 延长线 | 2008-30XKIT2 | 9 米(30 英尺)H 和 X 延长线 | 2008-30XKIT3 |

TAU3 PRO 和 TAU3 EXP 16 A H 和 32 A X 导线延长线


包含的配件 - BASIC、ADV、PRO、EXP
可选软件配件(续)
交流电源线(美国、欧盟、英国) 1014-927 动态电阻测量 * SW-DRM
USB 2.0 线缆 CA-US2 变压器空载测量 * SW-DRYOUT
OLTC 分接开关线缆 1011-628 变压器热运行测量 * SW-HEATRUN
线缆包 2012-180 可选硬件配件
接地导线 4.5 米(15 英尺) 4702-7 安全信标 - 18 米(60 英尺) TAU3-CAL-ERT
USB 驱动器 90012-878 校准证书 1004-639
包含的配件 - PRO
仪器运输箱 1014-928
第二个线缆包 - 背包 2012-180 USB 打印机 90029-573
包含的配件 - EXP
11 英寸打印纸(×48 卷) 90029-573-P
第二个线缆包 - 背包 2012-180 USB 测试夹具 2005-249
OLTC 分接开关线缆适配器 1011-622-A OLTC 分接开关线缆适配器 1011-622-A
USB 打印机 90029-573 电机电流监视器 * 1014-929
安全信标 - 18 米(60 英尺) 1004-639 振动监视器 * 1014-930
可选软件配件
温度探头套件 * 1014-931
PowerDB 软件 SW-POWERDB TRS1+ 校准标准 TRS1PLUS
自定义应用控制 SW-CUSTOMAPP 105 V 校准适配器 T001
变压器效率测量 * SW-EFFICIENCY 1 kV TX 探头适配器 210.00012
频率响应杂散损耗测量 SW-FRSL 25 kV TX 探头适配器 210.00011



TAU3 ADV-PRO-EXP三相变压器绕组分析仪规格参数

技术规格(在 -20°C 至 +50°C 温度范围内有效)

输入电源

  • 100-240 V 交流,47-63 Hz,1200 W
  • 电源电压波动允许范围:±10%
  • 过电压类别:II 类

输出电源


电压 三相,1-100 V
频率 直流,40-480 Hz
电流 0.1 mA – 1 A(在 100 V 电压下)
电流 0.1 mA – 32 A(在 24 V 电压下)


合规性


安全标准 IEC 61010-1:2010 + AMD1:2016
电磁干扰 / 电磁兼容(EMI/EMC) IEC 61326:2020
有害物质限制(RoHS2) EN50581
振动 / 冲击 MIL-STD-810G
防护等级 IP67(在运输箱内)


变压器测试标准


标准体系 标准编号
IEEE C57.152-2013
IEC 60076-1:2011
AS/NZS 6076.1:2014
CIGRE 445.2.011
GOST 3484.1-88
尺寸 55.8×28.7×19 厘米
重量 17 千克(38 磅)


外壳

  • 坚固外壳,内置滚轮和手柄
  • 用于存放导线和配件的背包式导线袋

内部 / 外部数据存储

  • 内部存储容量:*多可存储 10,000 组三相测试结果
  • 数据传输:可通过 USB 2.0 驱动器传输

通信 / 控制软件

  • USB 接口,支持通过电脑控制,配有自定义图形用户界面(GUI)

触摸屏

  • 尺寸:25.6 厘米(10.1 英寸)
  • 分辨率:1024×600
  • 亮度:1000 尼特

打印机(可选)

  • 类型:51 毫米(2 英寸)热敏打印机
  • 功能:可打印图形用户界面上显示的所有测量数据

环境要求

  • 工作温度:-20°C 至 50°C(-4°F 至 122°F)
  • 存储温度:-30°C 至 70°C(-22°F 至 158°F)
  • 相对湿度:0-90%(无冷凝)
  • 使用环境:室内和室外干燥场所
  • *大海拔高度:2000 米
  • 污染等级:2 级

变比测试(TTR)

  • 变比测量方式
    • 三相升压
    • 三相降压
    • 单相升压
    • 单相降压
  • 变比范围及精度
    • 降压励磁
      • 25-100 V:0.8–1000 范围内精度为 ±0.05%;1001–2000 范围内精度为 ±0.10%;2001–15000 范围内精度为 ±0.30%;15001–50000 范围内精度为 ±0.60%
      • 1-24 V:0.8–1000 范围内精度为 ±0.10%;1001–2000 范围内精度为 ±0.20%;2001–15000 范围内精度为 ±0.60%
    • 升压测量
      • 25-250 V:0.8–200 范围内精度为 ±0.05%(适用于大多数电力变压器)
      • 1-24 V:0.8–200 范围内精度为 ±0.10%
  • 励磁电流分辨率
    • 0.1 mA(测量范围 0.1 mA – 100 mA)
    • 1.0 mA(测量范围 101 mA – 11 A)
  • 励磁电流精度:±1% 读数 ±0.1 mA
  • 频率精度:±1% 读数 ±0.1 Hz
  • 相位范围:0 – 360°
  • 相位精度:±0.05°
  • *大输出电压:90 V 交流峰值(VACpk)
  • 电压精度
    • 典型值:±0.1% 读数 ±0.1 mV
    • 保证值:±0.5% 读数
    • 注:规定的精度仅用于外部验证,不影响交流测试(变比测试、磁平衡测试、短路阻抗测试、频率响应杂散损耗测试、损耗测试)的精度


TAU3 ADV、PRO、EXP 型真三相变压器绕组分析仪

绕组电阻测试(WR)

  • 电阻测量方式
    • 单相星形、三角形、曲折形
    • 两相星形(带中性线)
    • 三相星形(带中性线)
    • 双绕组励磁
  • 直流开路电压:*高 100 V
  • 直流测量


测量项目 参数详情
电压 *高 100 V
电阻精度 1.0 μΩ 至 30 kΩ 范围内:±0.1% 读数 ±1 μΩ;30 kΩ 以上:±0.5% 读数
电阻分辨率 5 位
直流电压精度 典型值:±0.05% 读数 ±0.1 mV;保证值:±0.5% 读数 ±0.1 mV
直流电流精度 典型值:±0.05% 读数 ±0.1 mA;保证值:±0.5% 读数 ±0.1 mA



注:规定的精度仅用于外部验证,不影响直流测试(绕组电阻测试)的精度


  • 电流与电阻范围(使用 9 米(30 英尺)导线时的典型值)


电流 *小电阻 *大电阻
32 A 1.0 μΩ 400 mΩ
16 A 1 mΩ 1.0 Ω
8 A 1.0 Ω 2.0 Ω
1 A 2.0 Ω 20 Ω
100 mA 1.0 Ω 100 kΩ



  • 动态电阻
    • 测量方式:动态电压、动态电流、动态电阻
    • 动态电阻速度:20 kHz

短路阻抗(SCI)与频率响应杂散损耗(FRSL)

  • 阻抗测量方式


测量项目 单相(1Ø)
频率范围 40 – 480 Hz



  • 阻抗测量范围:0.1 Ω - 700 Ω
  • 阻抗精度:±1% 读数 ±0.10 mΩ
  • 电抗测量范围:0.1 Ω - 700 Ω
  • 电抗精度:±1% 读数 ±0.10 mΩ
  • 电感精度:±1% 读数 ±10 μH
  • 功率因数范围:0.1% – *
  • 功率因数精度:±5% 读数
  • 交流电流精度:±0.2% 读数 ±0.1 mA

效率测试(EFFICIENCY)

  • 铁芯损耗测量方式


测量项目 详情
方式 磁滞损耗、涡流损耗
总损耗精度 ±10% 实际损耗值



  • 电机电流测量(可选)
    • 供电电源:9 V 电池
    • 测量范围:3.0 A/30 A
    • 频率范围:直流至 60 Hz
    • 分辨率:±50 mA / ±100 mA
    • 精度:±1% 读数
  • 温度探头测量(可选)
    • 测量范围:-20°C 至 110°C
    • 精度:±1% 读数 ±1.0°C


TAU3 ADV-PRO-EXP三相变压器绕组分析仪文档
