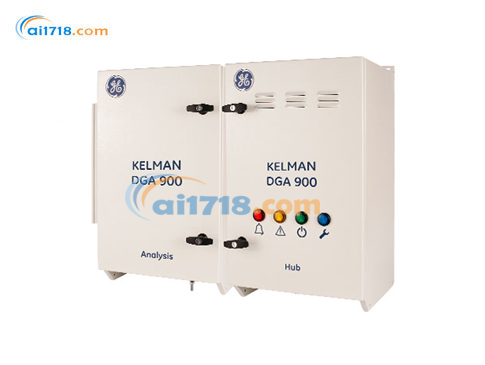

美国GE Kelman DGA 900在线变压器油中溶解气体监测装置，采用了 GE Vernova 经过验证的光声光谱（PAS）测量技术的升级版，具备实验室级别的高精度和可重复性，且无需消耗品，也无需频繁重新校准。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

Kelman DGA 900在线变压器油中溶解气体监测装置产品描述
溶解气体分析（DGA）和绝缘液体的水分测量是评估变压器状况的重要测试手段。过去，多气体 DGA 通常在实验室环境中进行，结合不定期的离线手动采样，作为定期维护策略的一部分。然而，随着全球变压器平均使用年限的增加，在离线测试间隔期间，变压器快速老化、计划外停电甚至发生灾难性故障的可能性也随之上升。因此，许多资产所有者开始采用在线 DGA 监测策略，以提高电网的可靠性。

21 世纪初，GE Vernova 的 Kelman 系列分析仪将无需消耗品的在线多气体 DGA 技术引入市场。如今，GE Vernova 推出了 KELMAN DGA 900，这是新一代的多气体在线 DGA 和水分分析仪。其核心采用了 GE Vernova 经过验证的光声光谱（PAS）测量技术的升级版，具备实验室级别的高精度和可重复性，且无需消耗品，也无需频繁重新校准。凭借 40 多年的全球 DGA 供应商经验，KELMAN DGA 900 融合了前代产品的经验并加以改进，性能更优、功能创新、用户体验更佳且更加坚固耐用。

Kelman DGA 900在线变压器油中溶解气体监测装置主要优势
远程监测与诊断：可远程监测并发出*报，通过多气体诊断判断变压器的恶化状况。
加快决策速度：无需前往现场手动采集油样，*能快速做出运行决策。
早期故障检测：能够在问题初期发现隐患，避免意外故障，便于安排计划性停电。
基于数据的维护策略：为基于状态的维护和资产更换策略提供有力的数据支持。
无耗材与校准需求：无需消耗品，也无需频繁校准即可保持*佳性能。
快速模式：“快速模式” 能对快速发展的故障提供近乎实时的洞察。
强大的计算与扩展能力：计算能力强，具备可扩展的输入 / 输出接口，打造灵活的变压器监测解决方案。
兼容性好：兼容矿物绝缘油和新型酯基（天然和合成）液体。

应用领域
KELMAN DGA 900 是在发电、输电和工业领域实施资产绩效管理（APM）的重要基础工具，有助于制定基于设备状态的资产更换策略，提高系统的可靠性和可用性。它拥有多种通信方式和协议，可连接到各类平台，并与 GE Vernova 的 Perception™ / EnergyAPM Edge 变压器群组管理软件以及其他软件、历史数据记录器和 SCADA 系统集成。

技术优势
先进的测量技术：采用 GE Vernova 的第四代 PAS 技术，检测限更低，测量精度更高。
丰富经验与广泛应用：供应商拥有超 20 年的 PAS 技术经验，设备安装量超过约 20,000 台。
无需气体耗材：无需使用载气或校准气体。
全面的现场测量能力：可在现场对九种气体和水分进行实验室级别的测量。
高效的分析模式：完整的 DGA 分析*快可达每小时一次，针对关键气体的 “快速模式” 约 30 分钟即可完成。

产品特性
可靠易用：由 GE Vernova 设计，秉持质量和持续改进的精益理念。可靠性更高，现场维护更便捷，标准配置 5 年质保。出厂校准以行业标准实验室评估为基准。
操作直观灵活：集成 7 英寸彩色 LCD 屏幕，便于本地用户进行交互操作和数据可视化展示。采用轻巧创新的双机箱设计，可相邻或分开安装。支持交流或变电站直流供电。
可扩展且连接性强：模拟 / 数字输入 / 输出接口可扩展。具备面向未来的计算平台，便于功能升级。设计兼顾网络安全，提供多种通信选项和协议。

Kelman DGA 900在线变压器油中溶解气体监测装置产品规格

项目	详情
测量技术与频率	自动顶空气体提取，频率可在每小时一次至每四周一次之间配置；光声光谱（PAS）气体测量，达到*报水平时自动触发更快采样；薄膜电容式水分传感器；浸入式光纤氧气传感器；“快速模式” 约 30 分钟内提供关键气体变化指示
测量范围与精度
气体	下限检测限（LDL）	上限检测限（UDL）	准确度 *	重复性	快速模式可用性
氢气（H₂）	5 ppm	5,000 ppm	±LDL 或 ±5 %（取较大值）	< 3 %	有
一氧化碳（CO）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	有
甲烷（CH₄）	2 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	无
乙炔（C₂H₂）	0.5 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	有
乙烯（C₂H₄）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	无
二氧化碳（CO₂）	20 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 3 %	有
乙烷（C₂H₆）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	无
氧气（O₂）	100 ppm	50,000 ppm	±LDL 或 ±5 %（取较大值）	< 3 %	无
氮气（N₂）**	10,000 ppm	100,000 ppm	±LDL 或 ±15 %（取较大值）	-	无
水分（H₂O）	0	* RS（以 ppm 为单位）	± 3.5% RH（RS）或 ± 3ppm（取较大值）	< 3 %	有
显示	4 组阳光下可见的 LED 阵列；集成 7 英寸彩色电阻式触摸屏（800 x 480），带背光；嵌入式安全网络服务器（https）
模拟输入	1 个标准 CT 输入接口；5 个可选模拟输入插槽（可添加*多 5 个额外的负载 CT、PT100 输入或 4 - 20mA 传感器卡）
数字输出	6 个标准客户可编程干触点继电器（C 型，SPDT），常开 / 常闭，10A @250Vac 阻性负载，8A @30Vdc 阻性负载；1 个标准服务报*继电器；1 个标准看门狗继电器
数字通信 / 协议	1 个标准 Modbus® over RS485 / TCP/IP 接口；1 个标准 DNP3 over TCP/IP 接口；1 个标准 1Gb 以太网（RJ45）接口；可选：DNP3.0 over RS485 或 TCP/IP；可选：IEC 61850 Edition 2；可选：ST/SC 多模光纤转换器；可选：GPRS/UMTS/HSPA + 调制解调器；可选：Wi-Fi（802.11b/g/n）
*报	多种报设置和场景，均可分配给继电器或用于发送短信；气体报：气体水平、变化率（ROC）、水分水平、总溶解可燃气体（TDCG）和 7 种用户定义的气体比率报；模拟输入报：水平和变化率（ROC）；数字输入*报：状态转换
环境条件	工作环境温度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；工作环境湿度：0 - 95 % RH，无冷凝；阀门处油温 *：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；* 基于使用 VOLTESSO™ 35 矿物油进行的测试，从供油或回油阀到监测连接点的 ¼” 管道长度为 10 米或更短，且变压器供油阀体积为 200ml 或更少。对于低于 -20 ºC 的油温，GE Vernova 建议在管道上使用伴热带
外壳	IP56 认证；标准材质为粉末涂层船用级铝（RAL9002）；可选材质为未喷漆的 316 不锈钢
快速访问	本地 LCD 屏幕可显示 DGA 900 气体水平
电源要求	交流：标称 100 - 240 Vac，范围 85 - 264 Vac，4A；直流：标称 100 - 250 Vdc，范围 90 - 300 Vdc
机械规格
部件	尺寸（毫米）	尺寸（英寸）	重量（kg /lb）
分析单元	600 x 484 x 330	23.6 x 19.1 x 13.0	33.4 / 73.6
集线器单元	600 x 380 x 330	23.6 x 15.0 x 13.0	18.5 / 40.8
可选配件	安装支架；遮阳罩；更长的单元间脐带电缆；气体值模拟输出
