美国GE Kelman DGA 900 TAPTRANS气体在线监测器-爱仪器仪表网

美国GE Kelman DGA 900 TAPTRANS气体在线监测器，能够对主油箱、选择器油箱和切换开关油箱分别进行多气体在线 DGA 和水分监测，通过将主油箱和选择器油箱与切换开关油箱分开监测，避免了相互污染的风险。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

Kelman DGA 900 TAPTRANS气体在线监测器产品描述
了解变压器的运行状况对所有电网来说都至关重要，而变压器的在线监测是成功的资产管理计划中越来越关键的组成部分。Kelman DGA 900 TAPTRANS 提供的全面信息，不仅能避免代价高昂的故障，还能*大化资产的使用效能。

Kelman DGA 900 TAPTRANS 是一款专门为带有载分接开关（OLTC）的变压器设计的专利产品。OLTC 被认为是变压器*易出故障的部件之一，也是造成大量非计划停电的主要原因。该产品能够对主油箱、选择器油箱和切换开关油箱分别进行多气体在线 DGA 和水分监测，通过将主油箱和选择器油箱与切换开关油箱分开监测，避免了相互污染的风险。它采用光声光谱（PAS）测量技术，这种技术非常适合现场应用，可实现实验室级别的高精度和可重复性测量。在单个油箱上，每小时可进行一次完整的 9 种气体的油样采集和分析；如果连接了全部三个可能的油箱，则每三小时可进行一次分析。

Kelman DGA 900 TAPTRANS气体在线监测器主要优势
模块化与可改装架构：采用可选的标准附加卡，具备模块化和可改装的架构。
远程监测与分析：能对变压器的状况和安全运行进行广泛的远程监测和深入分析。
数据关联与故障诊断：支持数据关联，便于进行验证和深入的故障分析。
可视化展示：通过内置的基于网页的人机界面（HMI）和本地彩色屏幕进行图形化展示。
软件集成：与 GE 备受赞誉的 Perception™ Fleet 资产管理软件完全集成。
丰富经验与广泛应用：供应商拥有 15 年 PAS 技术经验，设备安装量超过 15,000 台。

应用领域
尽管在线 DGA 已被广泛认为是评估变压器状况的*有效方法，但它并不能涵盖所有潜在问题来源。分接开关、冷却系统或套管等子系统若未得到监测，可能会引发各种问题。Kelman DGA 900 TAPTRANS 特别适用于监测大型关键任务变压器或存在隐患的变压器，以延长其使用寿命并防止意外故障。在工业生产中，OLTC 变压器常被视为制造工具，且通常依赖不间断电源，该设备能有效防止计划外停电，保障生产过程的连续性，避免因故障导致的高昂停机成本或生产浪费。此外，它还常用于可再生能源发电领域，因为该领域的输出变化需要 OLTC 变压器进行补偿。

前沿的 DGA 技术
多源多气体测量：可在三个油源上对九种气体和水分进行具有实验室测量难度的现场测量。
独立油道设计：为主油箱和 OLTC 切换开关油箱配备独立的油道。
先进测量技术：采用 GE 的第四代 PAS 技术，检测限更低，测量精度更高。
无需气体耗材：无需使用载气或校准气体。
快速分析模式：可完成每小时一次的完整分析，针对关键气体还有 “快速模式”，约 30 分钟即可出结果。

套管与局部放电监测
套管参数测量：测量由套管劣化引起的 C1 电容和功率因数（Tan delta）的变化。
避免严重损坏：及时发现问题，避免造成广泛的附带损害甚至变压器完全损坏。
局部放电检测：利用相同的套管适配器检测变压器内部的电气局部放电（PD）事件。
抗干扰与分析：具备多种抗噪声方法和图形化的 PRPD 分析功能。

OLTC 监测
关键气体监测：监测选择器 / 切换开关油箱中的关键故障气体。
内置诊断方法：内置标准诊断方法。
**报设置：可进行**报设置。

Kelman DGA 900 TAPTRANS气体在线监测器产品规格

项目	详情
测量技术与频率	自动顶空气体提取，频率可在每小时一次至每四周一次之间配置；光声光谱（PAS）气体测量，达到*报水平时自动触发更快采样；薄膜电容式水分传感器；浸入式光纤氧气传感器；“快速模式” 约 30 分钟内提供关键气体变化指示
测量范围与精度
气体	下限检测限（LDL）	上限检测限（UDL）	准确度 *	重复性	响应时间 ***	快速模式
氢气（H₂）	5 ppm	5,000 ppm	±LDL 或 ±5 %（取较大值）	< 3 %	> 90 %	有
一氧化碳（CO）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	有
甲烷（CH₄）	2 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
乙炔（C₂H₂）	0.5 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	有
乙烯（C₂H₄）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
二氧化碳（CO₂）	20 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 3 %	> 95 %	有
乙烷（C₂H₆）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
氧气（O₂）	100 ppm	50,000 ppm	±LDL 或 ±5 %（取较大值）	< 2 %	-	无
氮气（N₂）**	10,000 ppm	100,000 ppm	±LDL 或 ±15 %（取较大值）	-	-	无
水分（H₂O）	0	100 % RS（以 ppm 为单位）	± 3ppm	< 3 %	-	有
附加卡位置	*多可安装 3 个附加卡
特性
显示	4 组阳光下可见的 LED 阵列；7 英寸彩色电阻式触摸屏（800 x 480），带背光；嵌入式安全网络服务器（https）
模拟输入	1 个标准接口，用于分体式铁芯负载 CT 传感器
数字输出	6 个标准客户可编程干触点继电器（C 型，SPDT），常开 / 常闭，10A @250Vac 阻性负载，8A @30Vdc 阻性负载；1 个标准服务报*继电器；1 个标准看门狗继电器
数字通信 / 协议	1 个标准 Modbus® over RS485 / TCP/IP 接口；1 个标准 1Gb 以太网（RJ45）接口；可选：DNP3.0 over RS485 或 TCP/IP；可选：IEC 61850 Edition 2；可选：ST/SC 多模光纤转换器；可选：GPRS/UMTS/HSPA + 调制解调器
附加选项†
OLTC 监测（可选）	标准配置：电机扭矩传感器；2 个磁吸式温度传感器；4 - 20mA 或电阻式 OLTC 位置输入（传感器不提供）
三相变压器套管监测（可选）	*多可单独订购 6 个套管适配器；标准配置：高压套管（3 个套管）；可选配置：高压和低压套管（6 个套管）；所有传感器（除特别注明外）均包含在内
环境条件	工作环境温度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；环境湿度：0 - 95 % RH，无冷凝；阀门处油温††：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；††基于使用 Voltesso™ 35 矿物油进行的测试，从供油或回油阀到监测连接点的 ¼” 管道长度为 10 米或更短，且变压器供油阀体积为 200ml 或更少。对于低于 -20 ºC 的油温，GE 建议在管道上使用伴热带
外壳	IP56 认证；标准材质为 2mm 粉末涂层船用级铝（RAL9002）；可选材质为未喷漆的 316 不锈钢

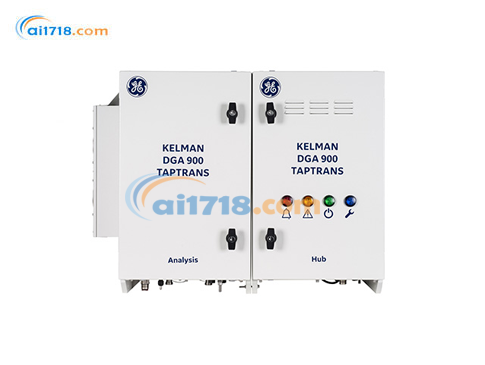

机械规格
部件	尺寸（毫米）	尺寸（英寸）	重量（kg /lb）
分析单元	600 x 484 x 330	23.6 x 19.1 x 13.0	37 / 81.6
集线器单元	600 x 380 x 330	23.6 x 15.0 x 13.0	18.5 / 40.8
电源要求	交流：标称 100 - 240 Vac（范围 85 - 264），4A；直流：标称 100 - 250 Vdc（范围 90 - 300）
可选配件	安装支架和遮阳罩；更长的单元间脐带电缆
