美国GE Kelman DGA 900 PLUS 9 气体在线 DGA 可扩展至变压器监控系统，基于 DGA 900 的标准 9 气体和水分监测功能进行扩展，可通过添加额外的传感器、电子卡和固件算法来提升其监测能力。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

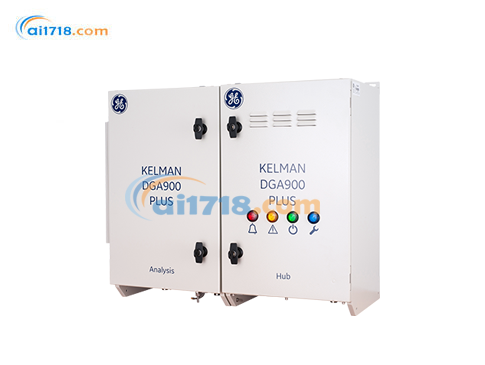

Kelman DGA 900 PLUS 9 气体在线 DGA 可扩展至变压器监控系统产品描述
了解变压器的运行状况对所有电网而言至关重要，变压器的在线监测已成为成功的资产管理计划中日益关键的部分。KELMAN DGA 900 PLUS 提供的全面信息不仅能避免代价高昂的故障，还能*大限度地发挥资产的性能。该设备基于 DGA 900 的标准 9 气体和水分监测功能进行扩展，可通过添加额外的传感器、电子卡和固件算法来提升其监测能力。它提供了套管监测、局部放电检测、有载分接开关（OLTC）监测、冷却系统监测以及变压器热模型等功能选项，形成一个集成系统，深入展示变压器的整体状况，监测大多数变压器故障的根源。

Kelman DGA 900 PLUS 9 气体在线 DGA 可扩展至变压器监控系统主要优势
模块化可改装架构：采用可选的标准附加卡，方便进行功能扩展和升级。
远程洞察：能对变压器的状况和安全运行进行广泛的远程监测和分析。
数据关联分析：支持数据关联，用于验证和深入的故障分析。
软件集成：与 GE Vernova 备受赞誉的 Perception™ Fleet 资产管理软件完全集成。
经验与规模：来自拥有 15 年 PAS 技术经验、设备安装量超过 15,000 台的供应商。

应用领域
虽然在线 DGA 已被广泛认为是评估变压器状况的*有效方法，但它无法涵盖所有可能的问题来源。如果分接开关、冷却系统或套管等子系统未得到监测，可能会引发自身问题。KELMAN DGA 900 PLUS 这套经济高效的方案提供了关键的状态评估工具，有助于对变电站这一关键资产进行有效管理和优化利用，可解决大多数故障模式。它*适用于监测大型、关键任务变压器或存在隐患的变压器，以延长其使用寿命并防止意外故障，如发电升压变压器（GSU）、工业关键流程变压器、高压直流换流站变压器、输电变压器。

功能特性
前沿的 DGA 技术
多气体与水分测量：可在实验室环境外对九种气体和水分进行具有挑战性的现场测量。
先进测量技术：采用通用电气（GE Vernova）第四代 PAS 技术，检测限更低，测量精度更高。
无气体耗材：无需使用载气或校准气体，降低运行成本和维护复杂度。
快速分析模式：可完成每小时一次的完整分析，针对关键气体还有 “快速模式”，约 30 分钟即可出结果。

套管监测
电容与功率因数测量：测量由套管劣化引起的 C1 电容和功率因数（tan delta）的相对变化。
预防严重损坏：及时发现问题，避免造成广泛的附带损害甚至变压器完全损坏。
局部放电检测
检测内部放电：利用相同的套管适配器检测变压器内部的电气局部放电（PD）事件。
内外放电区分：通过高频电流互感器（HFCT）和 PRPD 分析，区分外部和内部的 PD 。

OLTC 监测
关键部件监控：对变压器的关键机械部件 —— 有载分接开关进行监测。
多参数记录：记录 OLTC 分接位置、油箱间温差、分接变换电机使用的扭矩等参数。

变压器模型
多种参数监测：包括绕组热点、绝缘老化、固体和液体绝缘中的水分、气泡温度、动态负载、冷却状态和效率等。
智能分析决策：根据*新的 IEC®/IEEE® 热模型和水分模型标准进行板载计算，将原始数据转换为智能信息，辅助系统操作员做出关键运行决策，如计算动态负载能力，优化变压器运行。

Kelman DGA 900 PLUS 9 气体在线 DGA 可扩展至变压器监控系统产品规格

项目	详情
测量技术与频率	自动顶空气体提取，配置频率可从每小时一次到每四周一次；光声光谱（PAS）气体测量，达到*报水平时自动触发更快采样，“快速模式” 约 30 分钟内提供关键气体变化指示；薄膜电容式水分传感器；浸入式光纤氧气传感器
测量范围与精度
气体	下限检测限（LDL）	上限检测限（UDL）	准确度 *	重复性	响应时间 ***	快速模式
氢气（H₂）	5 ppm	5,000 ppm	±LDL 或 ±5 %（取较大值）	< 3 %	> 90 %	有
一氧化碳（CO）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	有
甲烷（CH₄）	2 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
乙炔（C₂H₂）	0.5 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	有
乙烯（C₂H₄）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
二氧化碳（CO₂）	20 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 3 %	> 95 %	有
乙烷（C₂H₆）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
氧气（O₂）	100 ppm	50,000 ppm	±LDL 或 ±5 %（取较大值）	< 3 %	-	无
氮气（N₂）**	10,000 ppm	100,000 ppm	±LDL 或 ±15 %（取较大值）	-	-	无
水分（H₂O）	0	100 % RS（以 ppm 为单位）	± 3.5 % RH（RS）或 ± 3ppm（取较大值）	< 3 %	-	有
显示	4 组阳光下可见的 LED 阵列；7 英寸彩色电阻式触摸屏（800 x 480），带背光；嵌入式安全网络服务器（https）
模拟输入	1 个标准接口，用于分体式铁芯负载 CT 传感器
数字输出	6 个标准客户可编程干触点继电器（C 型，SPDT），常开 / 常闭，10A @250Vac 阻性负载，8A @30Vdc 阻性负载；1 个标准服务报*继电器；1 个标准看门狗继电器
数字通信 / 协议	1 个标准 Modbus® over RS485 / TCP/IP 接口；1 个标准 DNP3.0 TCP/IP 接口；1 个标准 1Gb 以太网（RJ45）接口；可选：DNP3.0 over RS485 或 TCP/IP；可选：IEC 61850 Edition 2；可选：ST/SC 多模光纤转换器；可选：GPRS/UMTS/HSPA + 调制解调器
机械规格
部件	尺寸（毫米）	尺寸（英寸）	重量（kg /lb）
分析单元	600 x 484 x 330	23.6 x 19.1 x 13.0	33.4 / 73.6
集线器单元	600 x 380 x 330	23.6 x 15.0 x 13.0	18.5 / 40.8
电源要求	交流：标称 100 - 240 Vac（范围 85 - 264），4A；直流：标称 100 - 250 Vdc（范围 90 - 300）
可选配件	安装支架和遮阳罩；更长的单元间脐带电缆
附加组件†
组件 1 - 热模型	标准配置：3 个 5A 分体式铁芯负载 CT 传感器；2 个磁吸式温度传感器；可选：1A 或 2A 分体式铁芯负载 CT 传感器
组件 2 - 冷却监测	标准配置：4 个 30A 分体式铁芯 CT 传感器；可选：10A、20A 或 50A 分体式铁芯 CT 传感器；注：组件 2 依赖组件 1
组件 3 - OLTC 监测	标准配置：有功功率消耗传感器；2 个磁吸式温度传感器；4 - 20mA 或电阻式 OLTC 位置输入（传感器不提供）
组件 4 - 套管和 PD 监测（三相变压器）	标准配置：高压套管（3 个套管）；可选：高压和低压套管（6 个套管）；可选：高压、中压 / 低压和低压套管（9 个套管）；可选监测单相变压器组；除非另有说明，所有传感器均包含在内
环境条件	工作温度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；环境湿度：0 - 95 % RH，无冷凝；阀门处油温††：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；防护等级：IP56 认证；外壳材质：标准为 2mm 粉末涂层船用级铝（RAL9002），可选未喷漆的 316 不锈钢；*多可安装 3 个附加卡
可能的配置	设备有 3 个插槽，可选择不同的功能模块进行配置，如热模型、冷却状态监测、OLTC 监测、套管监测、套管和 PD 监测等，*多选择 4 个附加组件中的 3 个
