美国GE Kelman DGA 900 MULTITRANS气体在线监测器，能够对三台相邻的单相变压器分别进行多气体在线 DGA 和水分监测，提供了一种*成本效益的监测方案。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

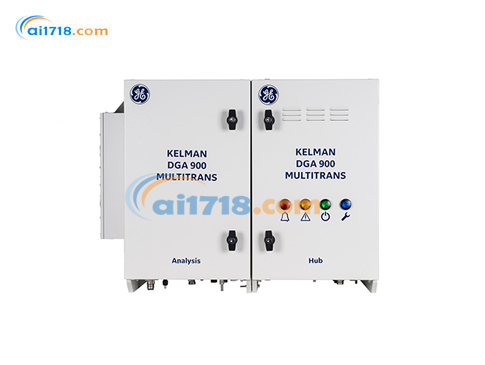

Kelman DGA 900 MULTITRANS气体在线监测器产品描述
了解变压器的运行状况对所有电网而言至关重要，而变压器在线监测在成功的资产管理计划中也越发关键。Kelman DGA 900 MULTITRANS 提供的全面信息，不仅有助于避免高昂的故障损失，还能充分发挥资产的*大效能。

Kelman DGA 900 MULTITRANS 能够对三台相邻的单相变压器分别进行多气体在线 DGA 和水分监测，提供了一种*成本效益的监测方案。它采用光声光谱（PAS）测量技术，这种技术适用于现场应用，可实现实验室级别的高精度和高重复性测量。在单个油箱上，每小时*能进行一次完整的 9 种气体的油样采集和分析；若连接了所有三个油箱，则每三小时可进行一次分析。通过与 GE 强大的 Perception™软件套件和 / 或用户自己的软件、历史数据记录器以及 SCADA 系统紧密集成，MULTITRANS 具备全面的油中气体趋势分析和诊断能力，涵盖了国际标准规定的多种诊断方法。

Kelman DGA 900 MULTITRANS气体在线监测器主要优势
模块化可升级架构：采用可选的标准附加卡，具备模块化和可改装的架构，方便功能扩展和升级。
远程监测与洞察：能对变压器的状况和安全运行进行广泛的远程监测和深入分析，便于及时发现问题。
数据关联与故障诊断：支持数据关联，有助于进行验证和深入的故障分析，提高故障诊断的准确性。
可视化展示：通过内置的基于网页的人机界面（HMI）和本地彩色屏幕进行图形化展示，方便用户查看数据和分析结果。
软件集成：与 GE 备受赞誉的 Perception™ Fleet 资产管理软件完全集成，实现更高效的资产管理。
丰富经验与广泛应用：供应商拥有 15 年 PAS 技术经验，设备安装量超过 15,000 台，产品可靠性有保障。
快速响应与远程诊断：远程监测功能使操作人员能够快速对检测到的问题采取纠正措施。对所有故障气体进行单独测量，无需前往现场采集油样即可进行全面的远程诊断。
成本效益高：针对三台相邻单相变压器的配置，提供了经济实惠的监测解决方案。

应用领域

Kelman DGA 900 MULTITRANS *适合用于监测大型、系统关键或已存在隐患的由三台单相变压器组成的变压器组，目的是延长资产使用寿命、防止意外故障，并基于设备状态安排维护计划。通过多气体在线 DGA 提供的信息，可充分发挥资产的价值，避免昂贵的故障损失。

前沿的 DGA 技术

多参数测量：在单个监测设备中实现九种气体和水分的测量。
先进测量技术：采用自动顶空气体提取和先进的光声光谱（PAS）测量技术。
无需气体耗材：无需使用载气或校准气体，降低运行成本和维护复杂度。
长寿命低维护：使用寿命长，维护需求少。

易用性特点

安装简便：安装过程无需停电，减少了用户的费用支出和不便。
运行成本低：无需消耗品，维护量小，降低了运行成本和现场巡检次数。
通信灵活：具备多种远程通信选项和协议（包括 IEC® 61850）。
采样频率可配置：采样频率可由用户配置，*高可达每小时一次。
供电灵活：可连接普通交流电源或受保护的直流电源。
兼容多种油类：支持新型低可燃性酯基油以及矿物绝缘油。

可配置*报
两级*报设置：设置了两级*报（一级为*示，一级为*报），用于显示问题的严重程度变化。
可视化*示：前面板的 LED 阵列在阳光下可见，方便用户及时察觉异常。
可配置继电器：提供六个用户可配置的*报继电器触点。
智能采样频率调整：*示和*报模式可自动提高采样频率，以便更及时地监测故障发展。

集成解决方案
与 Perception Fleet 集成，能够对监测的变压器与其他机队资产进行健康状况 / 风险排名，帮助用户更直观地了解变压器在整个资产组中的状态，为维护决策提供有力支持。

Kelman DGA 900 MULTITRANS气体在线监测器产品规格

项目	详情
测量技术与频率	自动顶空气体提取，频率可在每小时一次至每四周一次之间配置；光声光谱（PAS）气体测量，达到*报水平时自动触发更快采样；薄膜电容式水分传感器；浸入式光纤氧气传感器；“快速模式” 约 30 分钟内提供关键气体变化指示
测量范围与精度
气体	下限检测限（LDL）	上限检测限（UDL）	准确度 *	重复性	响应时间 ***	快速模式
氢气（H₂）	5 ppm	5,000 ppm	±LDL 或 ±5 %（取较大值）	< 3 %	> 90 %	有
一氧化碳（CO）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	有
甲烷（CH₄）	2 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
乙炔（C₂H₂）	0.5 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	有
乙烯（C₂H₄）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
二氧化碳（CO₂）	20 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 3 %	> 95 %	有
乙烷（C₂H₆）	1 ppm	50,000 ppm	±LDL 或 ±3 %（取较大值）	< 2 %	> 95 %	无
氧气（O₂）	100 ppm	50,000 ppm	±LDL 或 ±5 %（取较大值）	< 2 %	-	无
氮气（N₂）**	10,000 ppm	100,000 ppm	±LDL 或 ±15 %（取较大值）	-	-	无
水分（H₂O）	0	100 % RS（以 ppm 为单位）	± 3ppm	< 3 %	-	有
附加卡位置	*多可安装 3 个附加卡
特性
显示	4 组阳光下可见的 LED 阵列；7 英寸彩色电阻式触摸屏（800 x 480），带背光；嵌入式安全网络服务器（https）
模拟输入	1 个标准接口，用于分体式铁芯负载 CT 传感器
数字输出	6 个标准客户可编程干触点继电器（C 型，SPDT），常开 / 常闭，10A @250Vac 阻性负载，8A @30Vdc 阻性负载；1 个标准服务报*继电器；1 个标准看门狗继电器
数字通信 / 协议	1 个标准 Modbus® over RS485 / TCP/IP 接口；1 个标准 1Gb 以太网（RJ45）接口；可选：DNP3.0 over RS485 或 TCP/IP；可选：IEC 61850 Edition 2；可选：ST/SC 多模光纤转换器；可选：GPRS/UMTS/HSPA + 调制解调器
附加选项†
三相变压器套管监测（可选）	*多可单独订购 6 个套管适配器；标准配置：高压套管（3 个套管）；可选配置：高压和低压套管（6 个套管）；可选：用于相地参考电压的输入；所有传感器（除特别注明外）均包含在内
环境条件	工作环境温度：-40 °C 至 +55 °C（-40 °F 至 +131 °F）；环境湿度：0 - 95 % RH，无冷凝；阀门处油温††：-20 °C 至 +120 °C（-4 °F 至 +248 °F）；††基于使用 Voltesso™ 35 矿物油进行的测试，从供油或回油阀到监测连接点的 ¼” 管道长度为 10 米或更短，且变压器供油阀体积为 200ml 或更少。对于低于 -20 ºC 的油温，GE 建议在管道上使用伴热带
外壳	IP56 认证；标准材质为 2mm 粉末涂层船用级铝（RAL9002）；可选材质为未喷漆的 316 不锈钢
机械规格
部件	尺寸（毫米）	尺寸（英寸）	重量（kg /lb）
分析单元	600 x 484 x 330	23.6 x 19.1 x 13.0	32 / 70.5
集线器单元	600 x 380 x 330	23.6 x 15.0 x 13.0	18.5 / 40.8
电源要求	交流：标称 100 - 240 Vac（范围 85 - 264），4A；直流：标称 100 - 250 Vdc（范围 90 - 300）
可选配件	安装支架和遮阳罩；更长的单元间脐带电缆
