瑞典DVPOWER TWA500三相变压器有载分接开关测试仪由爱仪器仪表网代理，TWA500是专门为六绕组电阻测试设计的，同时可以在一次侧及二次侧测试三相的有载分接开关，测试电流高达40A，并且可以进行有载分接开关的振动测试和电机电流测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

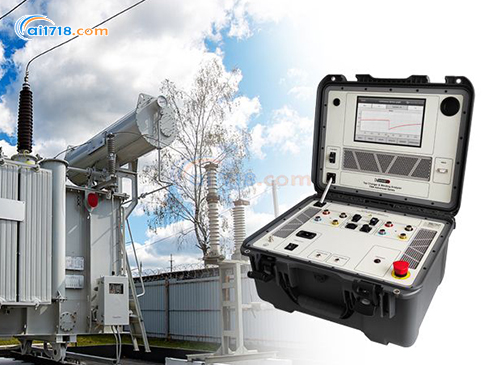

TWA500三相变压器有载分接开关测试仪产品介绍

TWA *系列仪器专为测量变压器一次和二次绕组的六个绕组电阻，以及同步进行三相有载分接开关分析而设计。仅需单步完成电缆连接，测试电流*高可达 40A 。针对每种变压器配置，都有专门的测量算法，可优化测试结果，使其快速稳定。
TWA 仪器可产生真正无纹波的直流电流，电流注入和磁路能量放电均自动调节。
TWA 具备强大的抗静电和抗电磁干扰能力，能有效消除高压电场中存在的干扰，这得益于其在硬件构造和应用软件方面的专有解决方案。

TWA500三相变压器有载分接开关测试仪应用：

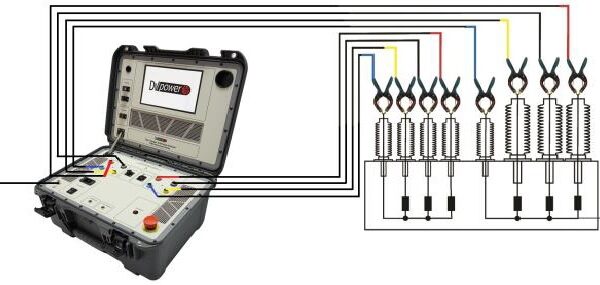

使用一次性电缆连接测量变压器绕组电阻的六绕组
一种特殊模式，可以同时测量 YN 配置中三个变压器绕组的电阻
有载分接开关的动态电阻测量 (DVtest)
有载分接开关相位同步评估
使用专用通道测量有载分接开关电机电流
三相或单相变压器自动退磁
全自动测试模式，自动检测结果稳定

TWA500三相变压器有载分接开关测试仪特点：

真正的三相六绕组电阻测量
真正的三相有载分接开关动态电阻测量
有载分接开关振动测试
有载分接开关电机电流测试
极快的测量，单步电缆设置快速自动退磁
全自动测试模式

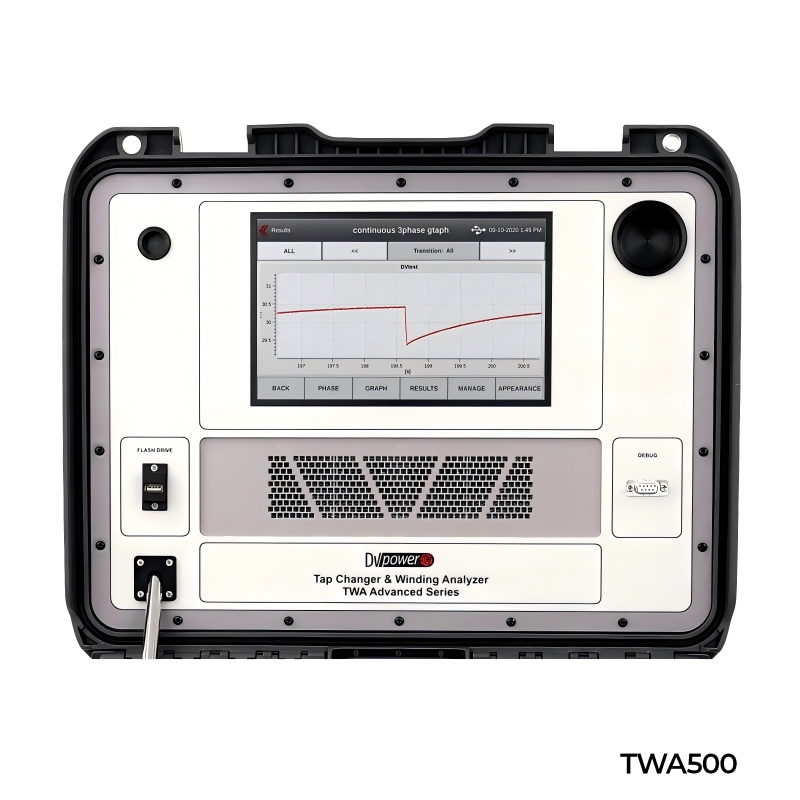

大型 10.1 英寸图形触摸屏显示器
测温通道

TWA500三相变压器有载分接开关测试仪功能介绍：

分接开关电机电流监测通道
交流或直流电流监控通道能够在分接开关操作期间监控和记录 OLTC 机械驱动电机电流。电机电流波形（或其他有用信号）与直流测试电流打印在同一 DV 测试图上，有助于检测 OLTC 机械问题。电机记录允许使用电机操作触发器进行 DV测试记录，这对于电抗分接开关非常有用。
振动测试
有载分接开关的状况也可以通过分析其运行期间的振动图来观察。使用加速度计和仪器上的专用测量通道在外部罐上测量振动。加速度计可作为可选附件购买。
有载分接开关动态电阻测试
通过测试有载分接开关的动态电阻，获取动态电阻测试曲线，可以有效和直观的判断有载分接开关的状态。内置的分接开关控制单元可以通过仪器的键盘远程控制分接开关的操作。测试可以使用独立仪器或 DV-Win PC 软件进行。

TWA500三相变压器有载分接开关测试仪技术参数：

技术参数	电脑接口
绕组电阻测试	· USB
· 测试电流：5mA-40ADC	· 以太网
· 输出电压：up to 55VDC
· 测试范围：0,1μQ-10 kQ	电流钳表规格
· 典型精度：±(0.1%rdg+0,1%F.S)	· 测试电流：300 Aens Or450 A DC
· 测试范围：30300 A
分辨率	· 频率范围：DC to 20 KHz(-3dB)
· 0,1μQ-999,9μQ:0,1 μQ	· 分辨率：±50/±100 mA
· 1,000mQ-9,999 mQ:1 μQ	● 精度：±1%%of the reading
· 10,00mQ-99,99 mQ:10 μQ
· 100,0mΩ-999,9mQ:0,1 mQ	振动测试通道
· 1,000 Q-9,9990:1 mQ	· 分辨率：0,1ms
· 10,00 Ω-99,990:10 mQ	· ICP 加速度计，±100 mV/g,±50 g
· 100,0Q-999,90:0,1 Q
· 1000 Q-99990:1Ω
OLTC 动态电阻测试
· 采样频率：0,1 ms	市电电源
· 自动开路检测和报*	· Connection according to EC/EN60320-1;
· 转换电流纹波测量	UL498,CSA 22.2
· 转换时间测量	· 电源电压：90V-264VAC
· 频率：50/60 Hz
· 使用DV-Wn 图形分析工具对不同过渡变化的	· 电源电压波动高达±10%标称电压
时序测量
· 输入功率：1500 VA
AC 电流测试通道	· 保险丝15A/250V,F 型，用户不可更换
· 分辨率：0,1 ms
· 幅值分辨率：16 bit
尺寸和重量 (TWA500)
显示	· 尺寸 (WxHxD):
· 10.1 英寸图形触摸屏显示器	505 mmx257 mmx409 mm
(TWA500)	19.9 inx10.1inx 16.1 in
· 重量：15,9kg/35.0 bs
