美国Megger IDAX 322绝缘诊断分析仪由爱仪器仪表网代理，IDAX322是高压介电频率响应（DFR）仪器，有良好的精度，很长的使用寿命，专门用于电力变压器，套管和许多其他测试对象的现场测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

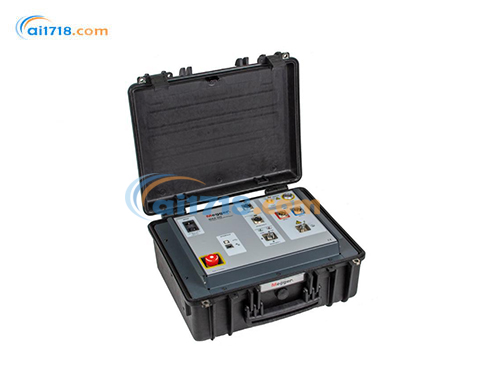

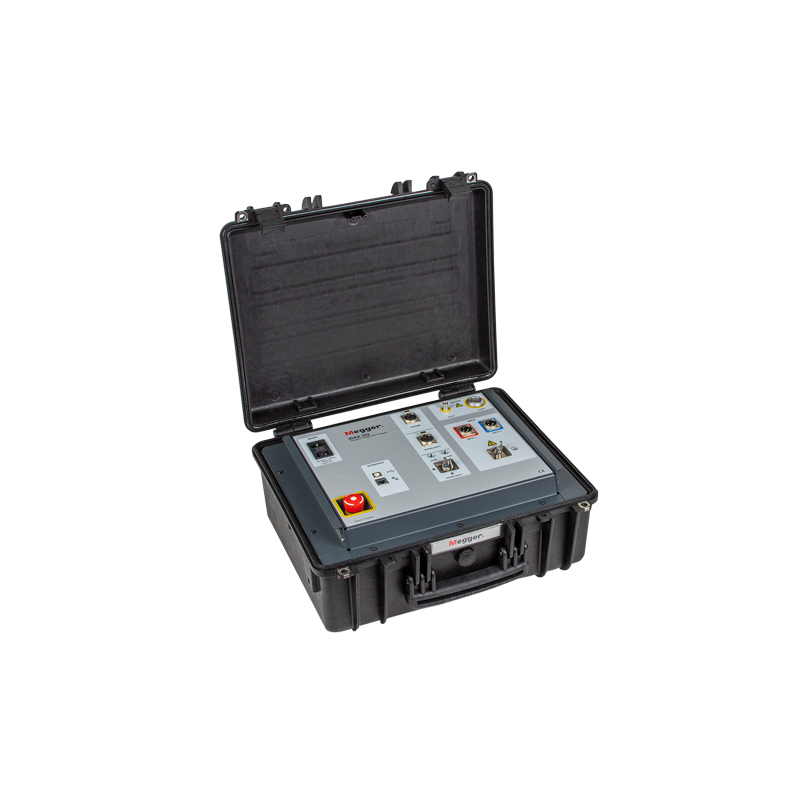

MEGGER IDAX322

IDAX 322绝缘诊断分析仪简介：
•IDAX 322是一个非常紧凑的设备，和外部PC共同使用。
•IDAX 322有内置电脑，也可以连接外部PCIDAX300/350提供了准确可靠地变压器、套管和电缆的绝缘状态信息。
•IDAX系统通过估算设备*长的使用寿命，从而使维护工作的成效*大化。
•IDAX 322比它们的前任IDAX 206更小、更轻、更快。
•IDAX 322保持了更好的精度，有能通过真正的AC DFR（介电频率响应，有时也称作FDS频域图谱）提供可靠的数据，能在高干扰的环境下测量。
•艺术化的软件使测试更加简单和迅速，使变压器水含量分析在20分钟左右时间内完成（30℃）。
•IDAX 322测量变压器绕组间绝缘各个频率下的电容和介损值。
•IDAX 322测量变压器利用模型将测量结果分析固体绝缘的水分含量，绝缘油的电导率/介损以及参考温度下的介损。由于和温度相关的因素已被考虑在内，测试可在任何温度下进行。

IDAX 322绝缘诊断分析仪应用：
IDAX提供准确，可靠的套管，电流互感器，电力变压器和发电机绝缘状况评估。 IDAX系统可*大化维护活动的结果，从而优化负载和使用寿命。
套管和电流互感器
水分进入是套管和电流互感器生命周期的正常组成部分，可能会带来灾难性后果。套管故障是造成所有变压器故障的17％，以及引起所有变压器火灾的70-80％的原因。失效的套管也很可能爆炸，从而损坏整个变电站。在线路频率下进行常规测试是不够的，因为它会给出错误的OK结果，仅通过DFR才能评估套管的真实状态。除了评估高水分含量外，DFR还被证明可以成功检测出高压和超高压套管中的局部放电痕迹。

IDAX 322是专门为满足套管测试要求而设计的；高达2 kV的电压可提供出色的信噪比，高达1kHz的测量可诊断低电容物体。 ITC的特殊单一材料版本用于将测试结果带入参考温度，而不管测试对象的温度如何。 IDAX支持RBP，OIP，RIP和RIS套管以及液体浸渍的互感器和用户定义的材料。

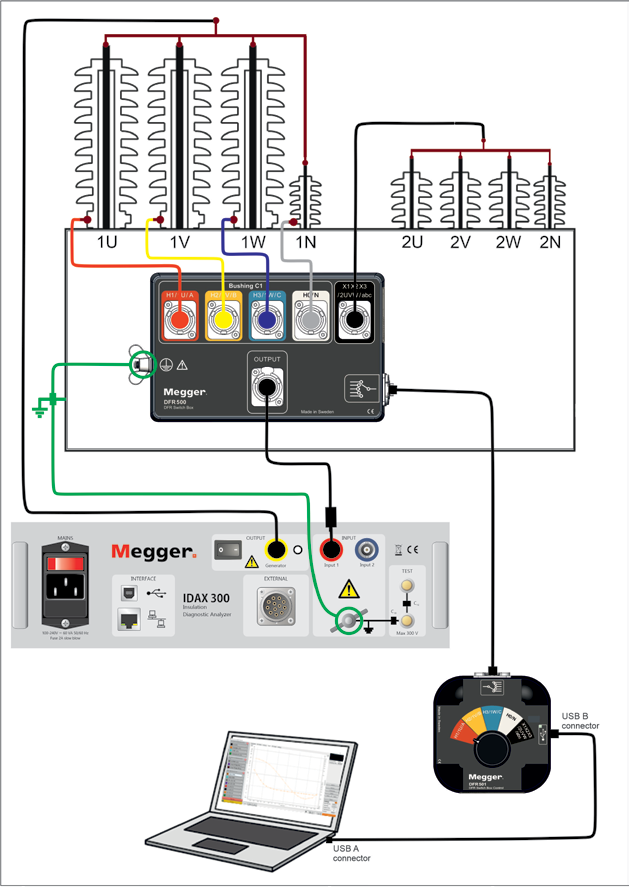

MEGGER IDAX300

电力变压器
电力变压器绝缘系统中积聚的水分会影响几个特性：
 由于较高的湿度使变压器更容易产生气泡，因此限制了负载能力
 降低油的介电强度，直接影响绝缘性能
 使纤维素绝缘层老化，机械强度降低。
IDAX的DFR是确定电力变压器水分而无需停用或拆卸的* 可靠方法。由于温度影响，正常的单频损耗正切/功率因数测试可能会得出错误的结果，并且油分分析不可靠，因为水分主要存在于固体绝缘体中。在电力变压器应用中，IDAX使用独特的2材料模型，用于*计算湿度，油电导率和差值/功率因数。通过对参考材料模型进行*曲线拟合，可以计算出主要在固体绝缘中的水分含量，在25°C参考温度下的油的电导率以及在20°C参考温度下的损耗角正切/功率因数。

与20/30 kV放大器VAX220（可根据要求提供）一起使用时，IDAX可用于评估XLPE电缆的状态。频率扫描在服务相对地电压的25%、50%、75%和*时进行，并通过与DFR曲线比较，可以检测到水树现象。DFR使得可以将水树的特征响应与附件和爬电流的影响分开。

监测工业过程中的介电特性在许多工业过程中，如变压器的干燥、干燥纤维素与液体或树脂的浸渍，以及树脂或环氧树脂的固化，了解介电特性随时间的变化是非常宝贵的。通过在固定时间间隔内重复进行DRF扫描，并结合温度测量，IDAX可以提供关于何时达到工艺目标（例如变压器的干燥程度）以及何时可以终止工艺的准确信息。这极大地提高了工艺的可重复性，并且是工艺效率和吞吐量的变革者。

IDAX 322绝缘诊断分析仪特点：
•*先进的高压介电频率响应（DFR）仪器，专门用于电力变压器，套管和许多其他测试对象的现场测试。
•仪器和附件专为*苛刻的现场条件而设计
•2 kVpeak和50 mA容量–非常适合低电容对象，例如套管和仪用互感器
•*佳的硬件和规格以获得*准确的结果

•易于使用的软件，具有标准评估指导，并具有25年以上DFR技术的现场经验

IDAX322订购信息

项目（Item）	描述（Description）	部件编号（Part Number）
IDAX300 1)	IDAX300，配备 1 个电流表和 18 米电缆套件	AG-19090
IDAX300 2)	IDAX300，配备 1 个电流表和 9 米电缆套件	AG-19091
IDAX300S 1)	IDAX300S，配备 2 个电流表和 18 米电缆套件	AG-19092
IDAX350 1)	IDAX350，带有内置计算机	-
包含的附件（Included Accessories）- 电源电缆（Power Cable）	电源电缆	-
包含的附件（Included Accessories）- 接地电缆	接地电缆，5 米（16 英尺）	GC-30060
包含的附件（Included Accessories）- 发电机电缆 1)	发电机电缆，18 米（60 英尺）	GC-30312
包含的附件（Included Accessories）- 测量电缆（红色）1)	测量电缆（红色），18 米（60 英尺）	GC-30326
包含的附件（Included Accessories）- 测量电缆（蓝色）1)	测量电缆（蓝色），18 米（60 英尺）	GC-30336
包含的附件（Included Accessories）- 发电机电缆 2)	发电机电缆，9 米（30 英尺）	GC-30310
包含的附件（Included Accessories）- 测量电缆（红色）2)	测量电缆（红色），9 米（30 英尺）	GC-30324
包含的附件（Included Accessories）- 测量电缆（蓝色）2)	测量电缆（蓝色），9 米（30 英尺）	GC-30334
包含的附件（Included Accessories）- USB 电缆	USB 电缆，3 米（10 英尺）	GA-30030
包含的附件（Included Accessories）- Windows 软件	Windows 软件，IDAX 5.3 版本	AG-8100X
包含的附件（Included Accessories）- 运输箱	运输箱	GD-30090
可选软件（Optional Software）- 过程监控软件许可证	IDAX 过程监控软件许可证	AG-8200X
调试服务	调试服务（2 天）	AG-90300
电缆、连接器等	电缆、连接器等（按需提供）	-
可选配件（Optional Accessories）- DFR500 开关盒	DFR500 开关盒	AG-98090
可选配件（Optional Accessories）- VAX020 放大器	VAX020，2kV 放大器（校准盒）	AF-59090
可选配件（Optional Accessories）- IDAX 演示盒	IDAX 演示盒 IDB300	AG-90020
可选配件（Optional Accessories）- 附加电流表	附加电流表（工厂升级至 IDAX300S）	AG-90200
可选配件（Optional Accessories）- 发电机电缆	发电机电缆，9 米（30 英尺）	GC-30310
可选配件（Optional Accessories）- 测量电缆（红色）	测量电缆（红色），9 米（30 英尺）	GC-30320
可选配件（Optional Accessories）- 测量电缆（蓝色）	测量电缆（蓝色），9 米（30 英尺）	GC-30330
可选配件（Optional Accessories）- VAX020 发电机电缆	VAX020 专用发电机电缆，18 米（60 英尺）	GC-30350
可选配件（Optional Accessories）- 配件套件	配件套件	AG-90100
可选配件（Optional Accessories）- 套管接头适配器	套管接头适配器（含 4mm 母 / 公插孔连接器、4mm 母 / 母连接器、“J” 探头适配器、ABB 套管适配器、1 英寸螺纹适配器、0.75 英寸螺纹适配器）	-
可选配件（Optional Accessories）- 热领 / 护环带	热领 / 护环带（三种不同长度）	-
可选配件（Optional Accessories）- 温湿度计	温湿度计	-
可选配件（Optional Accessories）- 非绝缘短接线	非绝缘短接线（3 米 / 10 英尺，1 件；6 米 / 20 英尺，1 件）	-

IDAX 322绝缘诊断分析仪技术参数：

环境
应用领域	该仪器适用于中高压变电站和工业环境。
环境温度
操作	-20 °C to +55 °C (-4 °F to +131 °F)
储存	-40 °C to +70 °C (-40 °F to +158 °F)
湿度	< 95%RH, 无凝结
CE-标志
LVD	2014/35/EC
EMC	2014/30/EC
RoHS	2011/65/EC
常规
电源电压	100 – 240V ±10%, 50 / 60 Hz
能耗	270 VA (max)
尺寸	420 x 480 x 210 mm (16.5” x 18.9” x 8.3”)
重量
IDAX 322 单元	13 kg (28lbs)
线包	10 kg (22 lbs)
测量部分
输入	红色，蓝色，接地
电容范围	10 pF – 100 μF
误差	0.5% + 1 pF
Tanδ范围	0 – 100 (保持电容精度；否则更高)
功率因数范围	0 – 1 (保持电容精度；否则更高)
2kVpeak时的误差1)	>100pF 读数的0.5％+的0.01％ >30pF 读数的0.5％+0.02％ >10pF 读数的0.5％+*的0.03％ 1) At 22 °C ±10 °C
*大交流干扰	10 mA, 1:10SNR
*大直流干扰	20 µA
测试模式2)	UST-R UST-B UST-RB GST-GND GSTg-R GSTg-B GSTg-RB UST-R & UST-B UST-R & GSTg-RB UST-B & GSTg-RB UST-RB & GSTg-RB 2) IDAX322可以自动顺序测量多种测试模式，也可以同时测量两种测试模式。
校准
现场校准	可以使用IDAX校准箱CAL300 (AG-90010)
时域电流测量 (PDC)
范围	±50 mA
分辨率	0.1 pA
精度	0.5% ±1 pA
输入阻抗 (DC模式)	≤10 kΩ
发生器输出
电压/电流范围，10 V	0 – 10 Vpeak 0 – 50 mApeak
电压/电流范围，2kV	0 – 2 kVpeak 0 – 50 mApeak
频率范围	10 Vpeak − DC − 10kHz 2 kVpeak − DC − 1kHz
Megger IDAX 322绝缘诊断分析仪文档
