英国T&R 750ADM MK2一次电流注入式测试系统由爱仪器仪表网代理，该设备设有两个输出端，可注入从几百毫安到 750A 的电流。40A 输出端的zui大电压为 16V，可用于测试更高阻抗的脱扣器。设备配备四个真有效值测量量程，仪表满量程和脱扣等级可独立于所选输出进行设置。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

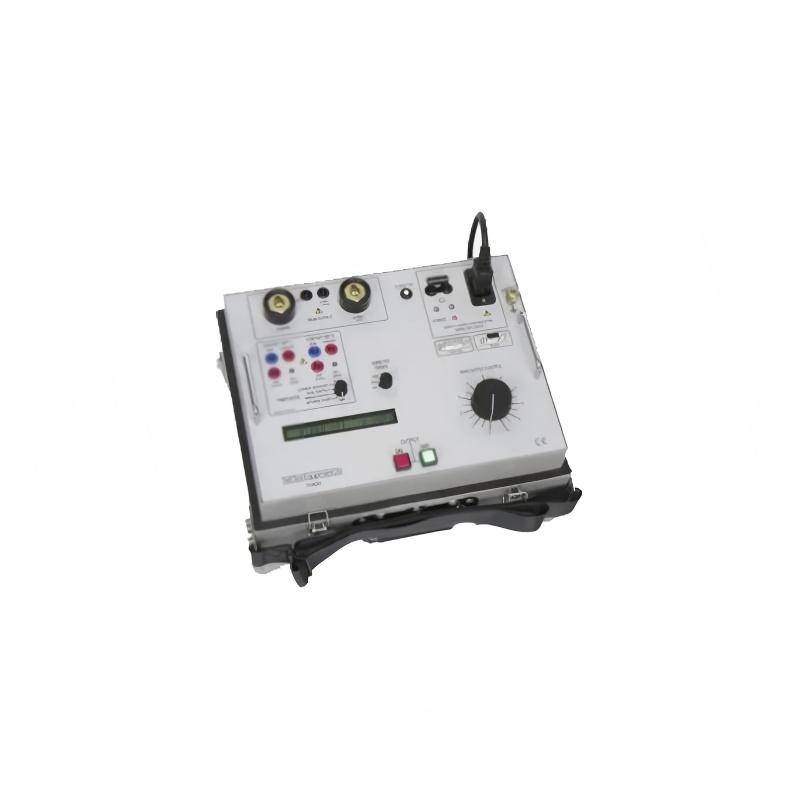

英国T&R 750ADM MK2一次电流注入式测试系统产品简介
该设备设有两个输出端，可注入从几百毫安到 750A 的电流。40A 输出端的zui大电压为 16V，可用于测试更高阻抗的脱扣器。设备配备四个真有效值测量量程，仪表满量程和脱扣等级可独立于所选输出进行设置。测量捕获时间小于 20 毫秒，可jingque测量单个周期的真有效值。所有输入和输出端均采用行业标准连接器，以确保使用便捷性、可靠性和安全性。
750ADM 和 750ADM-H 通过电子过流保护和过热脱扣器提供全面保护。
定时系统兼具灵活性与易用性，可快速且高精度地测量脱扣时间、复位时间和重合闸时间。设备设有两个触点输入端，每个输入端均可通过无电压触点或直流电压触发，且能自动识别常开或常闭触点。
750ADM MK2一次电流注入式测试系统产品特性
初级注入电流zui高可达 750A
输出电压：2.8V（适用于 750ADM）、4V（适用于 750ADM-H）
次级注入输出：16V、40A
带单周期捕获功能的真有效值记忆电流表
多功能定时系统
大型背光液晶显示屏
过热与过流保护
测试结束后自动关机
结构紧凑，便于携带
电源电压自动选择功能
750ADM MK2一次电流注入式测试系统保护
设备通过输出端的电子过流保护和过热脱扣器、输入端及电源电路的断路器提供保护。在变电站环境中测试时，设备设有接地端子，可连接本地接地装置。设备设计符合 BSEN61010 标准，并带有欧盟 CE 认证标志。
标准款 750ADM 采用铝合金外壳，也可选择配备派力肯（Pelicase）防护箱的款式，防护箱内预留导线存放空间。
配件
标准配件包括：操作手册、电源线、备用保险丝组和提带。
可选配件：750ADM-AL 导线组规格
提供多种输出导线组以搭配 750ADM 使用：
标准 750ADM-AL 导线组长度为 3 米，建议搭配 230V 电源使用；
另有 1.5 米长度的导线组可选，建议搭配 115V 电源使用。
导线组采用双层绝缘的 95 平方毫米焊接电缆，750ADM 端配备 Dinse 大电流连接器，负载端配备大电流焊接夹。
导线组还包含低电流定时器导线：
0.5 米
5 米
5 米
3 米导线组（含大电流导线、定时器导线及收纳箱）的重量为 9.8 千克。
英国T&R 750ADM MK2一次电流注入式测试系统产品规格
主输出端
| 电源电压 | 750ADM | 750ADM-H | ||
|---|---|---|---|---|
| 115V | 230V | 115V | 230V | |
| 开路电压 | 2.5V | 3.5V | 3.5V | 5.0V |
| 500A 电流下的电压 | 1.9V | 2.8V | 2.8V | 4V |
| 持续电流 | 125A | 125A | 125A | 125A |
| 5 分钟工作电流 | 250A | 250A | 250A | 250A |
| 1 分钟工作电流 | 500A | 500A | 440A | 500A |
| zui大电流 | 750A | 750A | 500A | 750A |
| zui大电流工作时间 | 10 秒 | 30 秒 | 10 秒 | 20 秒 |
| 开路电压 | 10V | 16V | 10V | 16V |
| 满载电压 | 7.5V | 10V | 7.5V | 10V |
| 持续电流 | 10A | 10A | 10A | 10A |
| 1 分钟工作电流 | 40A | 40A | 40A | 40A |
| 量程 | 分辨率 | 脱扣电流 | 精度 | 捕获时间 |
|---|---|---|---|---|
| 20.00A | 0.01A | 21A | ±0.5% 读数 + 5 个字 | 20 毫秒 |
| 50.00A | 0.01A | 53A | ±0.5% 读数 + 5 个字 | 20 毫秒 |
| 200.0A | 0.1A | 210A | ±0.5% 读数 + 5 个字 | 20 毫秒 |
| 750A | 1A | 788A | ±0.5% 读数 + 2 个字 | 20 毫秒 |
| 量程 | 自动量程切换：0-999.999 秒 / 9999.99 秒 / 99999.9 秒 |
|---|---|
| 分辨率 | 1 毫秒 / 10 毫秒 / 100 毫秒 |
| 精度 | （除电流触发模式外，所有模式）±0.01% 读数 + 2 个字；（电流触发模式）±0.01% 读数 + 4 个字 |
| 自动选择电源 | 750ADM | 750ADM-H |
|---|---|---|
| 115V±10% 50/60 赫兹 单相 | zui大 2000VA | zui大 1900VA |
| 230V±10% 50/60 赫兹 单相 | zui大 3000VA | zui大 3900VA |
储存温度：-20°C 至 60°C
工作温度：0°C 至 45°C
尺寸：380 毫米 ×314 毫米 ×221 毫米
重量：750ADM 为 21.5 千克；750ADM-H 为 23.5 千克
