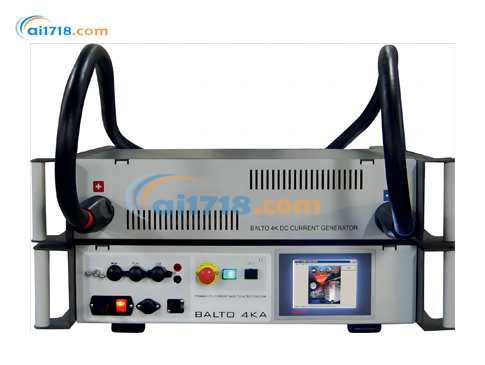

美国MEGGER BALTO COMPACT 4000直流大电流断路器测试仪由爱仪器仪表网代理,BALTO COMPACT 4000是一款大电流测试系统,适用于变电站所需的各种不同的大电流测试应用。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
铁路运营商参与服务和维护铁路网挑战测试直流高速断路器,特别是当控制和调整阈值断路器跳闸电流,称为lds,当比较结果断路器OEM规范。
解决方案是MEGGER BALTO COMPACT。为用户设计的这一创新的移动Megger Balto系统可用于4000A,满足直流高速断路器制造商和用户的挑战。
Megger Balto直流大电流断流器测试器可以产生非常高和*的直流测试电流,以便对直流高速断路器进行功能测试。这些非常大的电流被注入到直流高速断路器的主电路中,并允许控制整个电路,包括测量元件、电流转换器和保护继电器。
为了满足市场的需求,MEGGER根据直流高速断路器制造商和各种铁路网络经理和用户的要求,提供了创新的BALTO COMPACT紧凑型系统。
特别注意这个紧凑版本的重量和尺寸,这导致了人体工程学设计,并允许在小空间使用。Megger Balto紧凑型是基于Megger Balto模块化,可扩展到40000A。然而,它是不可扩展的,并且*于*大的测试电流。每个MEGGER BALTO COMPACT系统由一个紧凑系统组成。
控制单元
操作员终端
电源电池由超帽和充电器增强
电流发电机-电源或电源单元-仅1台机组,限制在4000A
电缆设置-连接到试件的用户安全是至关重要的,MEGGER BALTO COMPACT紧凑系统提供了系统的自动监控和超帽的温度保护。此外,该系统还提供了……。
自动诊断-自动诊断-电流测量值的控制和校准
当前增加管理
测量的*显示
BALTO Compact 4000
1013-636
BALTO COMPACT 4000 -BALTO Controller,BALTO Battery Pack 4000A,BALTO Compact Cable Set 1-Standard Cable;Length 2m Flex Conn
Single,Protection Relay Test available with Licence Key(purchased separately)-excl.BALTO Win
Region | Description | Part Number | ||
UK | Power Cords with UK Plug BS1363 | 25970-028 | ||
US | Power Cords with US Plug NEMA 15-5P | 25970-002 | ||
CH | Power Cords with Switzerland Plug SEV1011 | 2005-700 | ||
CN/AUS | Power Cords with China/Australia Plug AS3112 | 25970-031 | ||
IT | Power Cords with Italy Plug CEI23-16 | 2005-809 | ||
Accessories: | ||||
BALTO Protection Relay Test Software License | 1013-658 | |||
Licence Key to activate the Protection Relay Test Software | ||||
BALTO Compact Cable set 1-Standard Cable | 1013-637 | |||
BALTO Compact Cable Set 1 -Power Supply Cables 4000A;Power supply cable set -240 mm²;Length 2m Flex Conn Single | ||||
BALTO Extension cable set 1 1013-653 | ||||
BALTO Modular and Compact Extension Cable Set 1 -Power Supply Cables 4000A;Power supply cable set-2x240 mm²;Length 1m | ||||
Important note:the maximum current a BALTO Compact Current Generator can generate may decrease when extending the standard 2m cables |
||||
Description | Part number | |||
BALTO Win Software | 1013-654 | |||
BALTO Breaker Clamp | 1013-655 | |||
BALTO Calibration tool | 1013-656 | |||
BALTO 1 year extra warranty | 1013-657 |
类别 | 详情 |
---|---|
紧急停止 |
立即停止所有注入 接口语言:英语、法语、荷兰语、德语、西班牙语、意大利语、中文、捷克语 尺寸:700 x 660 x 270 毫米(30" x 26" x 10.6") 重量:48.0 千克(106 磅) 可选配置:二次注入模块 |
二次注入 |
输出 - 电压输出:-60 mV/+60 mV、-10 V/+10 V - 电流输出:-20 mA、+20 mA 和 +4 mA…+20 mA 输入 - 跳闸接触直流保护继电器 - 跳闸接触(备用) 曲线 - 标准 - 用户自定义 |
紧急停止装置 | 从电源隔间断开功率单元 |
电流发生器 |
*大输出电压 - 4.7 VDC *大电流 - 4000 A 尺寸 - 700 x 660 x 145 毫米(30" x 26" x 5.7") 重量 - 28.0 千克(62 磅) |
测量特性 |
测量有效跳闸电流 Ids 测量机械反应时间 - 打开时间 测量电压降 |
环境 |
应用领域:本测试设备适用于变电站、电气区域和工业环境 符合协调文件 EC 指令 2006/42/EC 低电压指令:EN - IEC 61010 - 1:2010 电磁兼容性:2004/108/EC(EN 61326 - 1:2013) |
连接 |
电源电缆:标准 输出选件 - 大电流柔性电缆,BALTO 紧凑型电缆组 1 - 电源供应电缆 4000 A、紧凑型电缆组 - 240 mm²、长度 2 米 Flex Conn 单芯 - 接地电缆:16 mm² |
工作温度 |
0 °C … +55 °C 32 °F … +131 °F |
存储温度 |
-20 °C … +65 °C -4 °F … +149 °F |
湿度 | 5% - 95% 无冷凝 |
铁路标准/铁路应用/固定装置 - 直流开关柜 |
IEC 61992 - 1 第 2 部分 IEC 61992 - 2 第 2 部分 |
铁路应用/机车车辆电气设备 |
IEC 60077 - 1 第 1 部分 IEC 60077 - 2 第 2 部分 |
防护等级 | IP20 |
海拔 | 2000 米 |
通信 |
以太网 100BASE - TX USB 2.0 |
BALTO COMPACT 4000规格 |

-
