美国MEGGER BALTO Modular 断路器和保护继电器测试设备由爱仪器仪表网代理，STEVO Electric推出了BALTO CONTROLLER，这是一种保护继电器测试装置。此类设备称为二次注射测试设备。BALTO CONTROLLER 可用作独立单元来测试保护继电器，也可与 BALTO 模块结合使用来测试 DC-HSCB。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
从事铁路网运维工作的铁路运营商，在测试直流高速断路器时面临着诸多挑战，尤其是在控制和调节断路器跳闸阈值电流（即 Ids），以及将测试结果与断路器原始设备制造商（OEM）规格进行对比方面。
解决方案便是 Megger Balto 测试仪。这款创新性的移动式 Megger Balto 系统以用户需求为设计核心，*大可适用于 40000 安培的电流测试，能够满足直流高速断路器制造商和用户的各类挑战。研发 Megger Balto 直流大电流断路器测试仪的目的，是生成极高精度的直流测试电流，从而对直流高速断路器开展功能测试。这些超大电流会注入直流高速断路器的主电路，进而实现对整个电路的控制，包括对测量元件、电流转换器和保护继电器的控制。
BALTO Modular 断路器和保护继电器测试设备产品特点
为满足市场需求，Megger 公司依据直流高速断路器制造商以及各类铁路网管理方和用户的需求，打造出了创新性的 Megger Balto 模块化系统。
新增功能：用于独立式直流保护继电器测试的 Balto 模块化控制单元
新增功能：便携式直流大电流断路器测试仪 —— 适用于测试直流高速断路器
模块化设计 —— 可根据未来需求进行扩展
采用电池和超级电容作为电源
电流上升斜率符合国际电工委员会（IEC）61992-2《牵引变电站》和 IEC 60077-2《铁路车辆》标准
可测量跳闸电流（Ids）、分闸时间、接触电阻，并能对继电器进行二次注入测试
配备 USB 和以太网 RJ45 接口
附带 BALTO Win—— 用于电脑的通信软件
可在设备上生成 PDF 报告
可选配用于高速断路器的夹具连接件
拥有国际注册专利

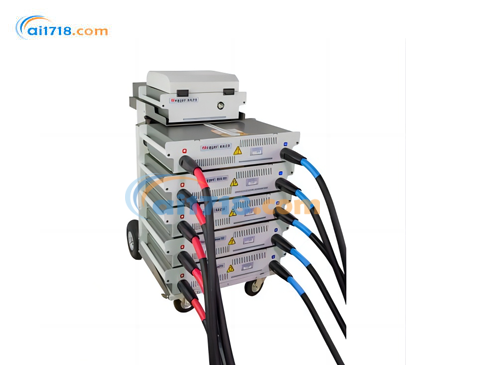

每一套完整的 Megger Balto 模块化系统都包含以下组件：
控制单元 —— 操作终端
电流发生器 —— 电源或功率单元，*多可配备 5 个
推车 —— 用于容纳电池、超级电容和电池充电器
电缆组 —— 用于连接测试件
Megger Balto 模块化系统其他特性
电流测试范围从 4000 安培起，扩展后（配备 5 个 4000 安培电流发生器）可达 20000 安培；采用主从模式配置时，*高可至 40000 安培
采用 4000 安培电流发生器
搭配推车和 8000、12000、20000 安培的电池组
每套系统均为模块化设计，可进行扩展：
所有模块均便于携带，整套系统可通过便捷的推车和电池组运输至现场
系统易于安装，且能便捷地与测试设备连接
用户安全至关重要，Megger Balto 模块化系统具备系统自动监控功能以及超级电容的温度保护功能
此外，该系统还具备以下功能：
电流发生器自动识别功能
自动诊断 —— 对每个电流发生器的电流测量进行控制和校准
电流增长管理
测量结果*显示
Megger Balto 模块化系统提供多种标准测试模式：
标准测试模式
自动模式（含快速测试）
快速测试：用于确定断路器跳闸电流（Ids）的近似值
自动测试：电流上升斜率符合 IEC 61992-2《牵引变电站》和 IEC 60077-2《铁路车辆》标准，可对 Ids 进行*测试
测量结果图形化显示
手动模式
直流高速断路器分闸时间测量
直流保护测试
外部设备校准
电压降测量：按照直流高速断路器制造商的操作流程进行电压降测量
BALTO Modular 断路器和保护继电器测试设备应用领域
Megger Balto 系统是专为铁路领域的特定应用研发的，具体包括：
对变电站用直流高速断路器及其保护装置进行测试
对机车、动车组、地铁、地下铁路和有轨电车内的直流高速断路器进行测试
对有轨电车和无轨电车内的电磁接触器（控制接触器和主接触器）进行测试
此外，Megger Balto 系统还可用于其他需要超大电流的应用场景，例如采矿、钢铁厂、船舶和太阳能领域。
| 系统型号 | Balto Win 软件 | 保护继电器测试 | 许可证密钥 | Balto 模块化系统电流输出 | 系统可扩展性（可额外添加 Balto 模块化 4000 安培电流发生器） |
|---|---|---|---|---|---|
| BALTO 模块化 4000-8 | 可选 | 可选 | 可选 | 4000 安培、8000 安培 | 可选 |
| BALTO 模块化 4000-12 | 可选 | 可选 | 可选 | 4000 安培、12000 安培 | 可选 |
| BALTO 模块化 4000-20 | 可选 | 可选 | 可选 | 4000 安培、20000 安培 | 可选 |
| BALTO 模块化 8000 | 可选 | 可选 | 可选 | 8000 安培、8000 安培 | 可选 |
| BALTO 模块化 8000-12 | 可选 | 可选 | 可选 | 8000 安培、12000 安培 | 可选 |
| BALTO 模块化 8000-20 | 可选 | 可选 | 可选 | 8000 安培、20000 安培 | 可选 |
| BALTO 模块化 12000 | 可选 | 可选 | 可选 | 12000 安培、12000 安培 | 可选 |
| BALTO 模块化 12000-20 | 可选 | 可选 | 可选 | 12000 安培、20000 安培 | 可选 |
| BALTO 模块化 16000-20 | 可选 | 可选 | 可选 | 16000 安培、20000 安培 | 可选 |
| BALTO 模块化 20000 | 可选 | 可选 | 可选 | 20000 安培、20000 安培 | 可选 |
| BALTO 模块化 24000-40 | 可选 | 可选 | 可选 | 24000 安培、40000 安培 | 可选 |
| BALTO 模块化 32000-40 | 可选 | 可选 | 可选 | 32000 安培、40000 安培 | 可选 |
| BALTO 模块化 40000 | 可选 | 可选 | 可选 | 40000 安培、40000 安培 | 可选 |
BALTO Modular订购信息
| 产品型号 | 产品编号 | 产品详情 |
|---|---|---|
| BALTO 模块化 4000-8 | 1013-638 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 8000 安培电池组、BALTO 模块化 4000 安培电流发生器、1 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 4000-12 | 1013-640 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 12000 安培电池组、BALTO 模块化 4000 安培电流发生器、1 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 4000-20 | 1013-643 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 20000 安培电池组、BALTO 模块化 4000 安培电流发生器、1 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 8000 | 1013-639 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 8000 安培电池组、2 个 BALTO 模块化 4000 安培电流发生器、2 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 8000-12 | 1013-641 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 12000 安培电池组、2 个 BALTO 模块化 4000 安培电流发生器、2 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 8000-20 | 1013-644 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 20000 安培电池组、2 个 BALTO 模块化 4000 安培电流发生器、2 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 12000 | 1013-642 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 12000 安培电池组、3 个 BALTO 模块化 4000 安培电流发生器、3 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 12000-20 | 1013-645 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 20000 安培电池组、3 个 BALTO 模块化 4000 安培电流发生器、3 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 16000-20 | 1013-646 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 20000 安培电池组、4 个 BALTO 模块化 4000 安培电流发生器、4 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 20000 | 1013-647 | 包含 BALTO 模块化控制器、BALTO 模块化推车和 20000 安培电池组、5 个 BALTO 模块化 4000 安培电流发生器、5 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 24000-40 | 1013-648 | 包含 2 个 BALTO 模块化控制器、2 个 BALTO 模块化推车和 20000 安培电池组、6 个 BALTO 模块化 4000 安培电流发生器、6 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 主从模块、2 套 BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 32000-40 | 1013-649 | 包含 2 个 BALTO 模块化控制器、2 个 BALTO 模块化推车和 20000 安培电池组、8 个 BALTO 模块化 4000 安培电流发生器、8 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 主从模块、2 套 BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化 40000 | 1013-650 | 包含 2 个 BALTO 模块化控制器、2 个 BALTO 模块化推车和 20000 安培电池组、10 个 BALTO 模块化 4000 安培电流发生器、10 套 BALTO 模块化标准电缆组、可通过许可证密钥（需单独购买）启用的保护继电器测试功能、BALTO 主从模块、2 套 BALTO 功率模块安装套件，不含 BALTO Win 软件 |
| BALTO 模块化控制单元 | 1016-485 | 用于直流保护继电器测试的独立式 BALTO 模块化控制器，附带欧盟标准电源线（其他*插头类型请见下文） |
| 地区 | 说明 | 产品编号 |
|---|---|---|
| 英国 | 带英国 BS1363 标准插头的电源线 | 1013-660 |
| 美国 | 带美国 NEMA 15-5P 标准插头的电源线 | 1013-662 |
| 瑞士 | 带瑞士 SEV1011 标准插头的电源线 | 1013-663 |
| 中国 / 澳大利亚 | 带中国 / 澳大利亚 AS3112 标准插头的电源线 | 1013-664 |
| 意大利 | 带意大利 CEI23-16 标准插头的电源线 | 1013-665 |
电源供应
可用量程
完整模块化系统
| 参数 | 详情 |
|---|---|
| 重量 | 配置 5 个 4000 安培电流发生器时，重量为 249 千克（548 磅），不含电源线 |
| 电流发生器*大数量 | 5 个（主从模式配置时为 10 个） |
| 注入持续时间 | 2-5 秒 |
| 结果精度 | 1.5% |
控制单元
| 参数 | 详情 |
|---|---|
| 重量 | 16.4 千克 |
| 尺寸 | 500×480×230 毫米 |
| 功能 | 人机界面（HMI）和中央处理器（CPU） |
| 屏幕类型 | 薄膜晶体管（TFT）触摸屏 |
| 屏幕对角线长度 | 14.5 厘米（5.7 英寸） |
| 分辨率 | 640×480 像素 |
二次注入
电流发生器
| 参数 | 详情 |
|---|---|
| 电流转换器 | 直流 / 直流（DC/DC）4000 安培 |
| 单个单元重量 | 24.5 千克 |
| 尺寸 | 700×430×160 毫米 |
推车
输出特性
测量特性
环境要求
连接方式
| 参数 | 详情 |
|---|---|
| 软件 | 一次注入测试和校准 |
| 可选功能 | 二次注入测试 |
| 屏幕键盘 | QWERTY（全键盘）、AZERTY（法式键盘） |
| 报告格式 | PDF（标准格式）、CVS（标准格式）、XLS（可选格式） |
其他环境参数
相关铁路标准
MEGGER BALTO Modular 断路器和保护继电器测试设备文档
-
