英国T&R CU-Ps Mk2一次电流注入系统由爱仪器仪表网代理，CU-Ps 型一次电流注入系统非常适用于需要极高电流的调试和维护测试工作。该系统采用控制单元与负载单元分离的设计，以实现zui大灵活性。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

英国T&R CU-Ps Mk2一次电流注入系统产品简介

CU-Ps 型一次电流注入系统非常适用于需要极高电流的调试和维护测试工作。该系统采用控制单元与负载单元分离的设计，以实现zui大灵活性。控制单元内置所有控制和测量电路，通过控制电缆和测量电缆与负载单元相连。
控制单元可搭配两款负载单元中的任意一款使用：两款负载单元在 5 分钟内可分别提供 5000A 或 6000A 电流，短时间内则可提供高达 10kA 或 12kA 电流。每个负载单元均设有两个输出端，可通过串联或并联方式连接，以实现zui大灵活性。例如，PLU-6k 型负载单元可配置为两种输出模式：6.6V 电压下zui大电流 3000A，或 3.3V 电压下zui大电流 6000A。
控制单元和负载单元均安装在坚固的钢质机箱内，机箱配备脚轮和防护提手。负载单元占地面积小，可尽可能靠近测试对象放置，从而zui大限度降低功率需求，并zui大化可用电流。

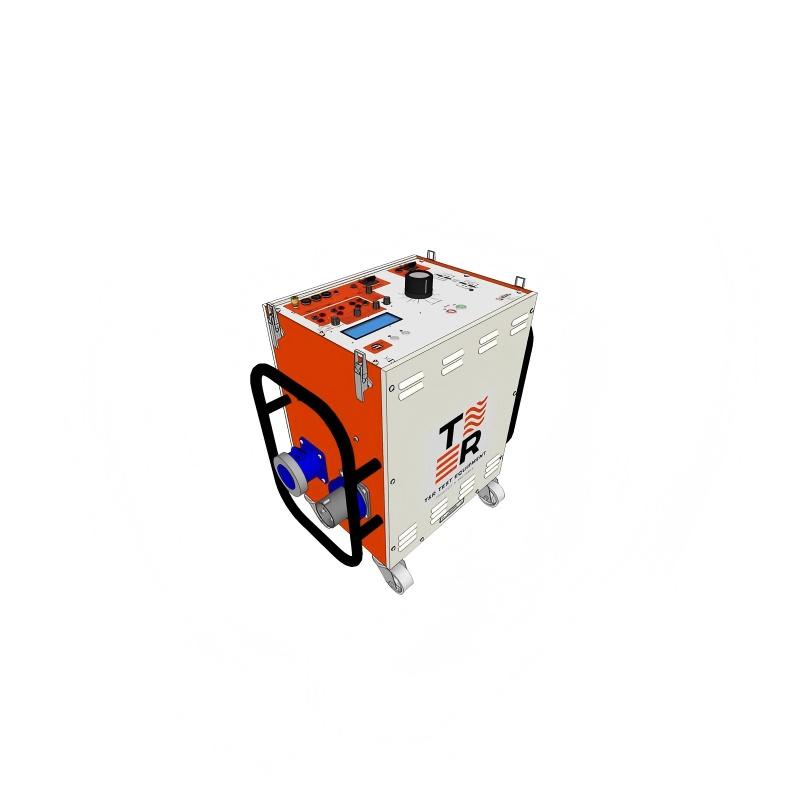

此处展示的 CU-Ps 型控制单元搭配了 PLU-6k 型负载单元。该组合可在 5 分钟内注入zui高 6000A 电流，或在 1 秒内注入zui高 12000A 电流。
该系统非常适用于所有一次电流注入测试任务，包括欠电流继电器、过电流继电器、断路器测试以及电流互感器变比测试。
控制单元额定功率为 20kVA，配备数字测量功能。测量模块设有记忆功能，可在输出跳闸或关闭时保存电流读数。当被测设备跳闸时，电流会自动切断。
CU-Ps 系列系统配备高精度计时系统，分辨率达 1ms。系统可自动选择常开（N/O）或常闭（N/C）触点，触点状态可在前面板显示。计时模式适用于多种设备，包括欠电流和过电流设备、自动重合闸装置、欠电压和过电压设备、电流跳闸装置及断路器。

CU-Ps Mk2一次电流注入系统产品特点

20kVA 5 分钟输出能力（1 秒内可承受更高过载电流）
多功能数字计时功能
5000A 和 6000A 负载单元
控制单元与负载单元分离设计
二次注入电流zui高可达 100A
直接读取电流互感器（CT）变比及极性
真有效值测量，1 个周期捕捉
数据存储至 USB 存储盘，含波形及谐波数据
USB 键盘接口

可选输出导线组规格

型号	长度	截面积	接线端子
3000AL	2.5m	560mm²	铜排
4000AL	2.5m	700mm²	铜排
5000AL	2m	840mm²	铜排
6000AL	2m	1120mm²	铜排

控制单元标准附件

备用保险丝组、操作手册
1 根 5 米负载单元电源互连线
1 根 5 米负载单元测量互连线
1 根 2 米主电源线
1 套 5 米 100A 导线和计时导线

英国T&R CU-Ps Mk2一次电流注入系统规格

尺寸与重量

设备	尺寸（长 × 宽 × 高）	重量
控制单元	660×400×740mm	115kg
PLU-5k 型负载单元	660×400×740mm	155kg
PLU-6k 型负载单元	660×400×740mm	135kg

温度范围

存储温度：-20°C 至 60°C
工作温度：0°C 至 45°C

技术规格

PLU-5k 型负载单元

量程	串联模式	并联模式	分辨率	50Hz 精度 *
10%	250.0A	500.0A	0.1A	±0.5% 读数 + 5 个字
50%	1250A	2500A	1A	±0.5% 读数 + 5 个字
100	2500A	5000A	1A	±0.5% 读数 + 5 个字
200%	5000A	10kA	10A	±1.5% 读数 + 5 个字

PLU-6k 型负载单元

量程	串联模式	并联模式	分辨率	精度
10%	300.0A	600.0A	0.1A	±0.5% 读数 + 5 个字
50%	1500A	3000A	1A	±0.5% 读数 + 5 个字
100	3000A	6000A	1A	±0.5% 读数 + 5 个字
200%	6000A	12kA	10A	±1.5% 读数 + 5 个字
