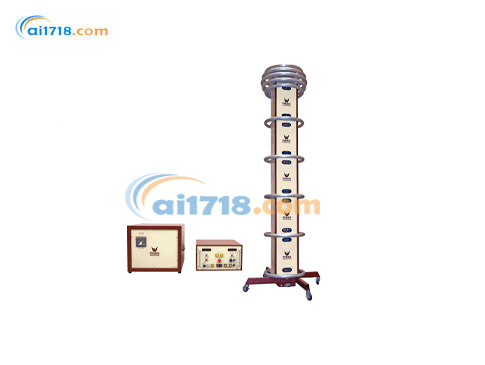

美国PHENIX 4400-5ST-100/4500-5ST-100/4600-5ST-100系列直流高压测试设备-爱仪器仪表网

美国PHENIX 4400-5ST-100/4500-5ST-100/4600-5ST-100系列直流高压测试设备，这些直流耐压器由 1 至 6 个可堆叠模块组成，安装在移动底座上，能够以 100 kV DC 为增量产生直流电压，*高可达 600 kV DC。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

4400-5ST-100/4500-5ST-100/4600-5ST-100系列直流高压测试设备产品简介
这些直流耐压器由 1 至 6 个可堆叠模块组成，安装在移动底座上，能够以 100 kV DC 为增量产生直流电压，*高可达 600 kV DC。
空气隔热设计
便于携带、重量轻、坚固耐用
*测量——保护电路可消除被测样品产生的杂散漏电流。
对电气开关设备、电缆、电机、发电机和保护设备进行*的直流耐压测试。

4100-5ST-100系列直流高压测试设备测试应用
对电气开关设备、电缆、电机、发电机和保护设备执行*的直流耐压测试
重量轻且坚固耐用，便于移动
可扩展
空气绝缘设计
说明
菲尼克斯科技公司提供模块化直流耐压测试仪，配有 1 至 6 个可堆叠模块，这些模块安装在移动底座上，可产生以 100 kV 为增量、*高 600 kV 的直流电压。
每个模块额定电流为 5 mA，采用空气绝缘，冷却方式为自然空气对流（AN）。两种型号均提供极性反转功能。
每个型号均由带脚轮的底座、电晕环、控制柜、调节柜以及达到所需电压所需数量的模块组成。

4100-5ST-100系列直流高压测试设备安全与设计特点
采用独特弹簧加载触点设计的可堆叠模块
模块之间无电线连接
可从 100 kV DC 扩展至 600 kV DC
极性可反转
零启动互锁
外部互锁装置
输出电压电动控制
多量程数字计量
保护电路，可消除被测样品的杂散泄漏电流
纹波 < 5%
操作 / 维护手册
选件
输入电源线（需指定长度和插座类型）
计算机化控制
放电装置
高压串联电阻
接地棒
放电棒
可重复使用的运输容器
控制与计量
菲尼克斯科技采用计算机辅助控制的*新技术。我们的配置使设置更简便，测试更简单。该测试系统配备 10 英寸全彩色触摸屏液晶显示器，并设有以太网端口，可通过远程个人计算机界面选择交互模式。
环境条件
10-40℃，晴好天气下可室内 / 室外使用
湿度 < 95%，无凝露
海拔 < 3300 英尺（1000 米）
接地棒
型号 GS100-2 接地棒，两件式设计，配备 25 英尺（8 米）接地引线
放电棒
型号 DS100-2 放电棒（100 kV，100 kΩ，50 kJ），两件式设计，配备 25 英尺（8 米）接地引线

包含的电缆
输入电源线（可选）
电源互连电缆：50英尺（15米）
计量互连电缆：50英尺（15米）

控制互连电缆：50英尺（15米）

4100-5ST-100系列直流高压测试设备可用型号

模型	电压
4100-5ST-100	100千伏
4200-5ST-100	200千伏
4300-5ST-100	300千伏
4400-5ST-100	400千伏
4500-5ST-100	500千伏
4600-5ST-100	600千伏

美国PHENIX 4400-5ST-100/4500-5ST-100/4600-5ST-100系列直流高压测试设备产品规格

型号		4100-5ST-100	4200-5ST-100	4300-5ST-100	4400-5ST-100	4500-5ST-100	4600-5ST-100
输入	电压/电流	208-240 V, 2.75 A	208-240 V, 5.5 A	208-240 V, 8.25 A	208-240 V, 11 A	208-240 V, 13.75 A	208-240 V, 16.5 A
	频率	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
直流输出	功率	500 W	1000 W	1500 W	2000 W	2500 W	3000 W
	电压/电流	100 kV, 5 mA	200 kV, 5 mA	300 kV, 5 mA	400 kV, 5 mA	500 kV, 5 mA	600 kV, 5 mA
	纹波	均<5%	均<5%	均<5%	均<5%	均<5%	均<5%
	极性	均可反转	均可反转	均可反转	均可反转	均可反转	均可反转
工作循环	容性负载	全额定输出下30分钟开/60分钟关	全额定输出下30分钟开/60分钟关	全额定输出下30分钟开/60分钟关	全额定输出下30分钟开/60分钟关	全额定输出下30分钟开/60分钟关	全额定输出下30分钟开/60分钟关
	阻性负载	全额定输出下5分钟开/15分钟关	全额定输出下5分钟开/15分钟关	全额定输出下5分钟开/15分钟关	全额定输出下5分钟开/15分钟关	全额定输出下5分钟开/15分钟关	全额定输出下5分钟开/15分钟关
数字计量	精度	均为(读数的0.8% + 量程的0.2% + LSD)	均为(读数的0.8% + 量程的0.2% + LSD)	均为(读数的0.8% + 量程的0.2% + LSD)	均为(读数的0.8% + 量程的0.2% + LSD)	均为(读数的0.8% + 量程的0.2% + LSD)	均为(读数的0.8% + 量程的0.2% + LSD)
	电压表量程	0-100 kV	0-200 kV	0-300 kV	0-400 kV	0-500 kV	0-600 kV
	电流表量程	均为199.99 μA / 1.9999 mA / 5.000 mA（保护返回）5.000 mA（接地返回）	均为199.99 μA / 1.9999 mA / 5.000 mA（保护返回）5.000 mA（接地返回）	均为199.99 μA / 1.9999 mA / 5.000 mA（保护返回）5.000 mA（接地返回）	均为199.99 μA / 1.9999 mA / 5.000 mA（保护返回）5.000 mA（接地返回）	均为199.99 μA / 1.9999 mA / 5.000 mA（保护返回）5.000 mA（接地返回）	均为199.99 μA / 1.9999 mA / 5.000 mA（保护返回）5.000 mA（接地返回）
	部件	控制装置	单个100 kV高压模块	调节器	底座
尺寸与重量	长度	21英寸（533毫米）	17英寸（432毫米）	24英寸（610毫米）	56英寸（1422毫米）
	宽度	18英寸（457毫米）	17英寸（432毫米）	20英寸（508毫米）	56英寸（1422毫米）
	高度	12英寸（305毫米）	27英寸（686毫米）	20英寸（508毫米）	12英寸（305毫米）
	重量	40磅（18千克）	110磅（60千克）	175磅（79千克）	100磅（45千克）
