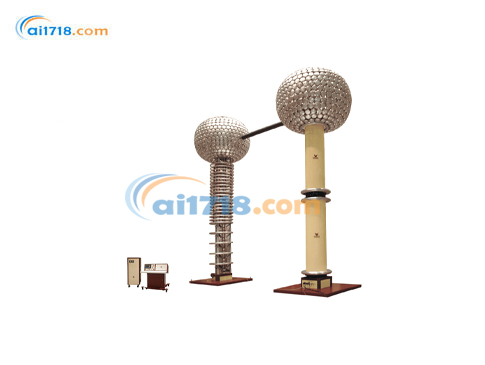

4CC1000-20/4CC1200-20/4CC1500-20系列特高压直流测试系统与直流电源产品特点
可堆叠的多个模块，以 300 kV 或 500 kV 为增量，以实现更高的电压。
低PD规格
采用级联全波倍压设计，可提供高充电电流和低纹波电压输出。
快速电动极性反转
内部设有分压器，用于按照 IEEE 标准 4 和 IEC 60060-2 进行直接电压测量。
组合式分压器、放电器、接地装置 – 放电装置（可选） – 接地开关（可选） – 局部放电测量电容器（可选）
包含输出串联电阻
可选配脚轮或气垫托盘以方便移动
可提供表面光滑的FRP绝缘体外壳（适用于实验室环境）或带肋复合材料绝缘体外壳（适用于工业环境中的长期运行）。
用于数据采集和报告生成的PC软件包
4CC1000-20系列高压直流测试系统与直流电源特高压直流测试系统与直流电源测试应用
绝缘测试
电缆
变形金刚
绝缘体
衬套
阀门（IEC 62501 和 IEC 60700）
公用高压电源
研发测试
杂项评价
教育演示
适用于对所有高压直流输电设备进行高压直流耐压试验和局部放电测量。
可堆叠的多个模块，以 334 kV 或 500 kV 为增量，以实现更高的电压。
提供 20 mA 和 50 mA 输出
美国PHENIX 4CC1000-20/4CC1200-20/4CC1500-20特高压直流测试系统与直流电源产品规格
美国PHENIX 4CC1000-20特高压直流测试系统与直流电源产品文档
型号
模块
电压
电流
总高度
重量
4CC300-20
300×1
300 kV
连续可达 20 mA
12′(3.6 m)
1.5 t
4CC500-20
500×1
500 kV
15′(4.6 m)
2 t
4CC600-20
300×2
600 kV
10 mA 连续
25′(7.5 m)
3 t
4CC1000-20
300×3
1000 kV
32′(9.75 m)
4.5 t
4CC1200-20
300×4
1200 kV
27′(8.2 m)
5 t
4CC1500-20
500×3
1500 kV
41′(12.5 m)
8 t
4CC500-50
500×1
500 kV
连续可达 50 mA
15′(4.6 m)
3.5 t
4CC1000-50
500×2
1000 kV
20 mA 连续
27′(8.2 m)
7 t
4CC1500-50
500×3
1500 kV
41′(12.5 m)
10.5 t
-
