西班牙SMC TriRaptor 三相大电流注入系统由爱仪器仪表网代理，TriRaptor结合了三个单相主机单元和一个特殊的三相用户界面，在变电站调试和主要设备测试工作中提供无缝、稳定的120ºY形或三角形注入大电流。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TriRaptor 三相大电流注入系统介绍

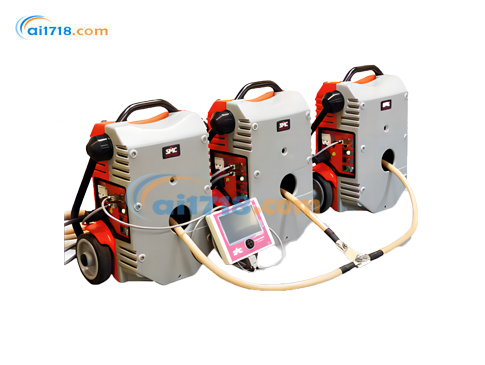

TriRaptor 结合了三个单相 Raptor Master 单元和一个特殊的三相用户界面，可在变电站调试和一次设备测试作业中提供无缝、稳定的 120° Y 形或三角形注入高电流。
TriRaptor 可以采用 230VAC 单相电源供电，只要它能够测量到每个特定作业所需的注入功率。
三根注入电缆分别接在被测段（变电站母线）或测量/保护装置的每相两端，并在其中一端制成公共端（中性点）。然后操作员在触摸屏上预先选择每个阶段所需的喷射值并按下 ON 按钮。在计时应用中，1毫秒计时器将开始计数，并且当检测到外部信号或经过预定义的持续时间时测试将停止。
所有结果（包括时间和外部测量结果）都可以保存在控制台的*存储器中，以便将来在 Windows PC 上下载和分析。

TriRaptor特征
带轮子和手柄的便携式 35 公斤元件。
动态输出稳定。
多功能性
可扩展性。
便捷高效的传递技术。
预先配置的测试
测试和结果存储、下载和报告
网络连接

TriRaptor应用领域
变电站调试。
三相初级测试。

TriRaptor 三相大电流注入系统
供电	230 V ±10%，50/60 Hz，单相（所有3台机组必须插入同一相，且必须并联或双向连接）
重量	35 Kg/77 Ib
尺寸	550x440x230mm/2112"x1712"x9"
工作温度	0-50°C
存储温度	25 to +70 °C
保护	MCB，过载，温度、供电、通信、极性
孔径	85 mm
运输	Wheels,folding handle,fixed handle
西班牙SMC TriRaptor 三相大电流注入系统文档

输出参数

大电流输出
输出电流	输出电压
空载电压（0% *大电流）	0-1.20Vac，连续输出
3.8kA 交流（25% *大电流）	0-0.81Vac，连续输出
7.5kA 交流（50% *大电流）	0-0.42Vac，持续 3 分钟
9.5kA 交流（*大电流）	0-0.22Vac，持续 3 秒
空载分辨率	25μVac
输出频率	与供电频率一致（50/60Hz）
电流范围	0-1kA 交流 / 匝；0-15kA 交流 / 匝（匝：指二次侧匝数）
电流分辨率	1A 交流、10A 交流
电流精度	测量值的 ±0.2% ± 量程的 ±0.2%
相位角	±0.25°

小电流输出（与大电流输出不可同时进行）
输出电流	0-35A 交流（其中 0-9A 交流为连续输出）
输出电压	0-200Vac
输出频率	与供电频率一致（50/60Hz）
输出隔离	是
保护装置	熔断器
电流表量程	0-0.2A 交流 / 0-2A 交流 / 0-20A 交流
电流表分辨率	0.1mA 交流、1mA 交流、10mA 交流
电流表阻抗	＜10mΩ
电压表量程	0-30mVac、0-0.3Vac、0-3Vac
电压表分辨率	0.01mVac、0.1mVac、1mVac
电压表阻抗	＞3000kΩ
频率范围	20-400Hz
精度	测量值的 ±0.1% ± 量程的 ±0.1%
相位角	±0.25°
输入隔离	是

电压表
量程	0-0.2Vac / 0-2Vac / 0-20Vac / 0-300Vac
分辨率	0.1mVac、1mVac、10mVac、0.1Vac
阻抗	＞120kΩ
频率范围	20-400Hz
精度	测量值的 ±0.1% ± 量程的 ±0.1%
相位角	±0.25°
输入隔离	是
