奥地利Omicron MPD800通用局部放电测量与分析系统由爱仪器仪表网代理,MPD800通用局部放电测量与分析系统非常适用于工厂和现场测试,即便是面对*严苛的环境条件也有着同样的出色表现。借助于其出色的信号分离功能,即便是*小的局部放电脉冲测量也可以不受干扰的影响,并得到正确的分析结果。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

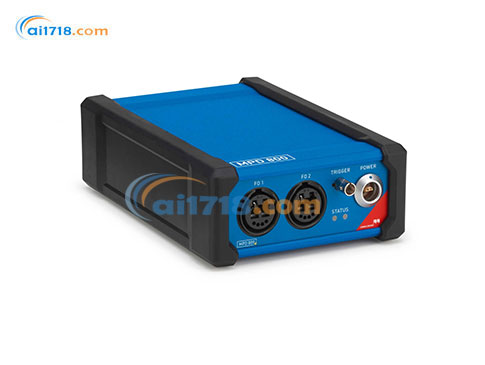

MPD 800


MPD800 通用局部放电测量与分析系统介绍:

MPD800通用局部放电测量与分析系统是我们继局部放电 (PD) 测量与分析系统 MPD 500 及 MPD 600 的之后的*新一代产品。
MPD800非常适用于工厂和现场测试,即便是面对*严苛的环境条件MPD800也有着同样的出色表现。借助于MPD800出色的信号分离功能,即便是*小的局部放电脉冲测量也可以不受干扰的影响,并用MPD800得到正确的分析结果。

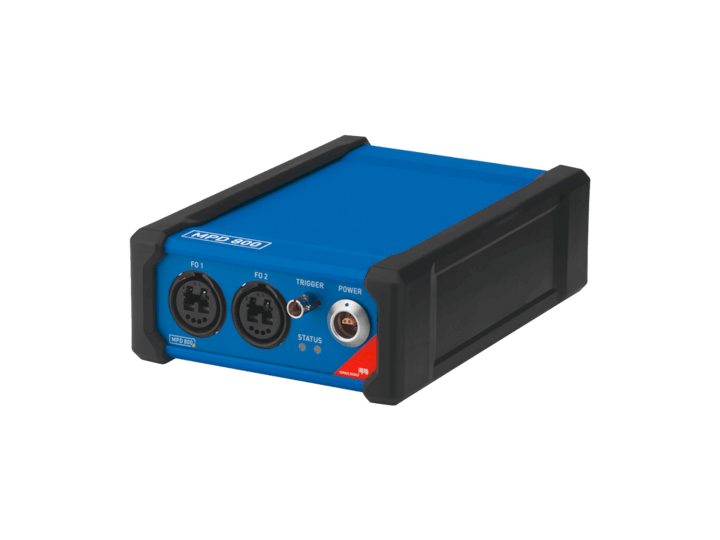

MPD800


MPD800通用局部放电测量与分析系统特点:

MPD800适合各类电气设备和元件的局部放电测试系统

MPD800坚固耐用且灵活便捷,可在实验室、测试台及现场使用

MPD800局部放电的多通道同步测量和开窗功能

MPD800可按照局部放电测试的 IEC 和 IEEE 标准要求选择滤波器

MPD800较宽的局部放电测量频率范围,在强干扰环境下也能实现*佳信噪比

MPD800先进的噪声分离和信号源分离技术,确保可靠的分析

MPD800提供可配置用户界面的多语种的局部放电测试软件,实现个性化局部放电测试和报告

MPD800通用局部放电测量与分析系统应用:

MPD800 有着非常广泛的局放测试应用,从传统的电力行业,例如在制造厂、修理厂、实验室,一直到工业领域的应用,例如的电机诊断测试。

对按照相关标准进行的局部放电测试,MPD800能为您提供强大的支持,包括常规试验和形式试验、工厂和现场交接试验以及绝缘缺陷带电检测,确定以下设备是否存在局部放电并对其进行定位:

电力变压器

电力电缆

电机

气体绝缘封闭式组合电器 (GIS) 和中压开关

工业驱动设备

铁路运输

高压配件诸如套管、绝缘子、电容器、电缆终端、母线

MPD800通用局部放电测量与分析系统测量优点

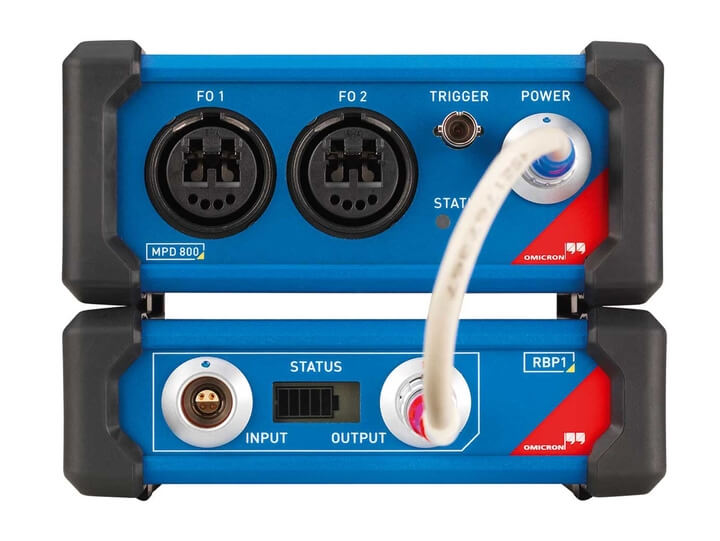

MPD800 系统由 MPD800 测量设备、MCU2 控制单元和分析软件组成。根据不同的测量方法,MCU2 可以通过光纤连接至单个或多个 MPD800 设备。MPD800 设备和 RBP1 电池所构成的测量体系既可以直接连接到测试对象,也可以通过 CPL1 或 CPL2 耦合设备连接到测试对象。MCU2 通过 USB 接口连接到安装有MPD800 分析软件的笔记本电脑或 PC。

MPD800通用局部放电测量与分析系统有如下几项优点:

MPD800可实现电气隔离保证试验安全

MPD800 采用电池供电,灵活、方便且没有电源干扰

MPD800*大程度地减小周边环境干扰带来的不利影响

MPD800高*度的时间同步局部放电的定位与分析能力更加出色


订货信息
MPD 800 基本

MPD 800 基本包

局部放电基本包,用于在固定配置的测量系统中高效率地执行

例行测试。基本包仅提供一个局部放电测量通道。如需额外的

测量通道,可升级至 MPD Suite 软件的标准软件包。

P0000002

MPD 800



MPD 800 标准包

(1个通道、1 个单元)

单相局部放电测试的普通配置,使用一个通道和一个MPD 800 设备。

它适用于所有设备和应用,包括用于简化的自定义测试、分析和报告的综合诊断工具集。

P0000004

MPD 800 标准包

(3个通道、2 个单元)

用于三相局部放电测试的普通配置,使用两个MPD 800 设备的三个测量通道。

是进行电机、发电机和大型变压器,以及电缆局部放电现场测试的理想选择。

P0000006

MPD 800 标准包

(3个通道、3 个单元)

用于三相局部放电测试的增强配置,使用三个MPD 800 设备

的三个测量通道。其是进行电动机、发电机和变压器,以及电

缆局部放电现场测试的理想选择。

P0000008

MPD 800 标准包

(6个通道、3 个单元)

用于三相局部放电测试的普通配置,使用三个MPD 800 设备

的六个测量通道。该配置是进行变压器或电缆局部放电现场

测试的理想选择。

P00000010

MPD 800 标准包

(6个通道、4 个单元)

用于三相局部放电测试的增强配置,使用四个MPD 800 设备

的六个测量通道。该配置是进行大型变压器或电缆局部放电

现场测试的理想选择。

P00000012

MPD 800 扩展包



MPD 800 测量扩展包

测量扩展包,增加一个局部放电测量通道扩展现有的

MPD 800 系统。它包含 1 个 MPD 800 单元、1 个测量通道

许可及其他附件。

P0000014

MPD 800 开窗扩展包

开窗扩展包,用于在强干扰环境中为您的MPD 系统增强干扰

抑制/噪声抑制能力。它包含 1 个 MPD 800单元、1 个开窗通

道许可及其他附件。

P0000016

MPD 800 单元

1 个 MPD 800单元,增加一个 MPD 800 单元扩展现有的

MPD 800系统。测量通道许可必须单独订购。

P0000018

MPD 800 许可扩展



MPD 800 局部放电测量通道许可扩展

软件许可升级,用于激活另一个局部放电测量通道。

P0000020

MPD 800 开窗通道许可扩展

软件许可升级,用于在强干扰环境中,在另外一个局部放电测量

通道上执行通道开窗,以进行干扰抑制。

P0000021

MPD Suite 软件应用升级选项



MPD 800 基本包到标准包升级选项

软件许可升级,升级为通用单相局部放电测试所用

MPD 800 软件的标准功能。

P0000003

MPD 800 标准包到通用包升级选项

软件许可升级升级到通用局部放电测试所用的组合功能包,

包括 3PARD、3FREQ、局部放电定位和 VLF 测试附加软件。

P0000028

MPD 800 标准包至变压器测试包

升级选项

软件许可升级,增加电力变压器上执行多相局部放电测量所需

的所有功能,包括3PARD 和同步无线电干扰电压 (RIV) 及电荷

测量功能。

P0000022

MPD 800 标准包至电动机和发电机测试包升级选项

软件许可升级,增加电机和发电机上执行多相局部放电测量所

需的所有功能 (包括 3PARD)。
P0000023

MPD 800 标准包至通用单相测试包

升级选项


软件许可升级,用于在各种高电压设备和部件(例如仪用互感

器、套管、电容器、绝缘子和开关) 上执行单相局部放电测量。

它包含3FREQ 及同步 RIV 和电荷测量功能。


P0000024

MPD 800 标准包至电缆出厂测试包

升级选项

软件许可升级,用于获得通过专用滤波器、VLF 测试支持和

3FREQ 执行局部电缆局部放电定位所需的所有功能。

P0000025

MPD 800 标准包至现场电缆测试包

升级选项

软件许可升级,用于获得在多个测量点(例如电缆接头和终端)

执行现场局部放电测试与调试所需的所有功能。

它包含3PARD、带专用滤波器的电缆局部放电定位工具及VLF测试持。

P0000026

奥地利Omicron MPD800通用局部放电测量与分析系统由爱仪器仪表网代理,MPD800通用局部放电测量与分析系统非常适用于工厂和现场测试,即便是面对*严苛的环境条件也有着同样的出色表现。借助于其出色的信号分离功能,即便是*小的局部放电脉冲测量也可以不受干扰的影响,并得到正确的分析结果。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!


MPD 800


MPD800 通用局部放电测量与分析系统介绍:

MPD800通用局部放电测量与分析系统是我们继局部放电 (PD) 测量与分析系统 MPD 500 及 MPD 600 的之后的*新一代产品。
MPD800非常适用于工厂和现场测试,即便是面对*严苛的环境条件MPD800也有着同样的出色表现。借助于MPD800出色的信号分离功能,即便是*小的局部放电脉冲测量也可以不受干扰的影响,并用MPD800得到正确的分析结果。


MPD800


MPD800通用局部放电测量与分析系统特点:

MPD800适合各类电气设备和元件的局部放电测试系统

MPD800坚固耐用且灵活便捷,可在实验室、测试台及现场使用

MPD800局部放电的多通道同步测量和开窗功能

MPD800可按照局部放电测试的 IEC 和 IEEE 标准要求选择滤波器

MPD800较宽的局部放电测量频率范围,在强干扰环境下也能实现*佳信噪比

MPD800先进的噪声分离和信号源分离技术,确保可靠的分析

MPD800提供可配置用户界面的多语种的局部放电测试软件,实现个性化局部放电测试和报告

MPD800通用局部放电测量与分析系统应用:

MPD800 有着非常广泛的局放测试应用,从传统的电力行业,例如在制造厂、修理厂、实验室,一直到工业领域的应用,例如的电机诊断测试。

对按照相关标准进行的局部放电测试,MPD800能为您提供强大的支持,包括常规试验和形式试验、工厂和现场交接试验以及绝缘缺陷带电检测,确定以下设备是否存在局部放电并对其进行定位:

电力变压器

电力电缆

电机

气体绝缘封闭式组合电器 (GIS) 和中压开关

工业驱动设备

铁路运输

高压配件诸如套管、绝缘子、电容器、电缆终端、母线

MPD800通用局部放电测量与分析系统测量优点

MPD800 系统由 MPD800 测量设备、MCU2 控制单元和分析软件组成。根据不同的测量方法,MCU2 可以通过光纤连接至单个或多个 MPD800 设备。MPD800 设备和 RBP1 电池所构成的测量体系既可以直接连接到测试对象,也可以通过 CPL1 或 CPL2 耦合设备连接到测试对象。MCU2 通过 USB 接口连接到安装有MPD800 分析软件的笔记本电脑或 PC。

MPD800通用局部放电测量与分析系统有如下几项优点:

MPD800可实现电气隔离保证试验安全

MPD800 采用电池供电,灵活、方便且没有电源干扰

MPD800*大程度地减小周边环境干扰带来的不利影响

MPD800高*度的时间同步局部放电的定位与分析能力更加出色


订货信息
MPD 800 基本

MPD 800 基本包

局部放电基本包,用于在固定配置的测量系统中高效率地执行

例行测试。基本包仅提供一个局部放电测量通道。如需额外的

测量通道,可升级至 MPD Suite 软件的标准软件包。

P0000002

MPD 800



MPD 800 标准包

(1个通道、1 个单元)

单相局部放电测试的普通配置,使用一个通道和一个MPD 800 设备。

它适用于所有设备和应用,包括用于简化的自定义测试、分析和报告的综合诊断工具集。

P0000004

MPD 800 标准包

(3个通道、2 个单元)

用于三相局部放电测试的普通配置,使用两个MPD 800 设备的三个测量通道。

是进行电机、发电机和大型变压器,以及电缆局部放电现场测试的理想选择。

P0000006

MPD 800 标准包

(3个通道、3 个单元)

用于三相局部放电测试的增强配置,使用三个MPD 800 设备

的三个测量通道。其是进行电动机、发电机和变压器,以及电

缆局部放电现场测试的理想选择。

P0000008

MPD 800 标准包

(6个通道、3 个单元)

用于三相局部放电测试的普通配置,使用三个MPD 800 设备

的六个测量通道。该配置是进行变压器或电缆局部放电现场

测试的理想选择。

P00000010

MPD 800 标准包

(6个通道、4 个单元)

用于三相局部放电测试的增强配置,使用四个MPD 800 设备

的六个测量通道。该配置是进行大型变压器或电缆局部放电

现场测试的理想选择。

P00000012

MPD 800 扩展包



MPD 800 测量扩展包

测量扩展包,增加一个局部放电测量通道扩展现有的

MPD 800 系统。它包含 1 个 MPD 800 单元、1 个测量通道

许可及其他附件。

P0000014

MPD 800 开窗扩展包

开窗扩展包,用于在强干扰环境中为您的MPD 系统增强干扰

抑制/噪声抑制能力。它包含 1 个 MPD 800单元、1 个开窗通

道许可及其他附件。

P0000016

MPD 800 单元

1 个 MPD 800单元,增加一个 MPD 800 单元扩展现有的

MPD 800系统。测量通道许可必须单独订购。

P0000018

MPD 800 许可扩展



MPD 800 局部放电测量通道许可扩展

软件许可升级,用于激活另一个局部放电测量通道。

P0000020

MPD 800 开窗通道许可扩展

软件许可升级,用于在强干扰环境中,在另外一个局部放电测量

通道上执行通道开窗,以进行干扰抑制。

P0000021

MPD Suite 软件应用升级选项



MPD 800 基本包到标准包升级选项

软件许可升级,升级为通用单相局部放电测试所用

MPD 800 软件的标准功能。

P0000003

MPD 800 标准包到通用包升级选项

软件许可升级升级到通用局部放电测试所用的组合功能包,

包括 3PARD、3FREQ、局部放电定位和 VLF 测试附加软件。

P0000028

MPD 800 标准包至变压器测试包

升级选项

软件许可升级,增加电力变压器上执行多相局部放电测量所需

的所有功能,包括3PARD 和同步无线电干扰电压 (RIV) 及电荷

测量功能。

P0000022

MPD 800 标准包至电动机和发电机测试包升级选项

软件许可升级,增加电机和发电机上执行多相局部放电测量所

需的所有功能 (包括 3PARD)。
P0000023

MPD 800 标准包至通用单相测试包

升级选项


软件许可升级,用于在各种高电压设备和部件(例如仪用互感

器、套管、电容器、绝缘子和开关) 上执行单相局部放电测量。

它包含3FREQ 及同步 RIV 和电荷测量功能。


P0000024

MPD 800 标准包至电缆出厂测试包

升级选项

软件许可升级,用于获得通过专用滤波器、VLF 测试支持和

3FREQ 执行局部电缆局部放电定位所需的所有功能。

P0000025

MPD 800 标准包至现场电缆测试包

升级选项

软件许可升级,用于获得在多个测量点(例如电缆接头和终端)

执行现场局部放电测试与调试所需的所有功能。

它包含3PARD、带专用滤波器的电缆局部放电定位工具及VLF测试持。

P0000026

MPD 800 系统规格

输入接口
电压

PD 输入: 80 V峰值

电流

AC 输入(*大持续RMS):250 mA

AC输入(*小 RMS):

20 nARMS

阻抗

PD 输入:50 Ω ± 20 %

AC输入 (f < 4 kHz):5 Ω ± 20 %

端口

PD 输入:2 x BNC

AC输入:2 x BNC

动态范围

PD 输入: 140 dB (总体),

70 dB (按量程)

AC输入: 170 dB (总体),

107 dB (按量程)

级数

PD 输入: 14

AC输入: 5

频率范围

PD 输入内置检测阻抗

启用:6 kHz ... 35 MHz

关闭:0 Hz ... 35 MHz

AC 输入 (± 0.01 dB)

0 Hz, 5 Hz ... 10 kHz

准确度

PD 输入

±2%
AC输入 0.02%
频率

± 1 ppm

PC 要求


硬件

*低配置 :

四核 64 位Intel或AMD CPU,至少1.6 GHz,4GB RAM

(例如Intel i5、AMD Ryzen 3)

推荐配置:

四核64位Intel或AMD CPU,至少2.5 GHz,8至16 GB RAM,

专用GPU(例如Intel i7、AMD Ryzen 5)

高端3:

八核64位 Intel或AMD CPU,至少 3.2 GHz,32 GB RAM,

专用GPU(例如Intel i7/i9、AMD Ryzen 7)

软件

Windows 8™, Windows 8.1™, Windows 10™

(all 64-bit)

输出接口
光纤触发端口

1 x ST (820 nm),

OM2,

FO光纤长度≤ 50 m

OUT接口

1 x BNC,

50 Ω ± 10 %,

5 V ± 0.5 %

AUX端口

用于 MBB1 支持

光纤端口 1308m
波长

连接器类型

(FO1, FO2)

2 x LV (可互换)

PD数据处理
时域

50 ns ... 8 µs

PD 采样速率

125 MS/s

分辨率

PD:14 bits

AC:24 bits

PD 脉冲速率

*大: 2 Mio./s

PD 滤波器 / 带宽

RIV测量:4.5 kHz和9 kHz

电荷测量:30 kHz、100 kHz、200 kHz、400 kHz

、600 kHz、1 MHz、2 MHz、5 MHz、10 MHz、20 MHz

PD 输入低通滤波器

1.1 MHz, 2.3 MHz, 4.7 MHz

PRPD 记录前时间

0s ... 30s

PD 范围

记录深度: 131 µs

刷新率: :41ms

局部放电事件时间分辨率

< 2 ns

系统噪声

典型4: < 0.009 pC

频谱分析仪噪声

(100 kHz ... 5 MHz)

< 140 dBm

*大双脉冲分辨率

(BW = 20 MHz)

< 100 ns

负抑制误差

< 3 %

机械数据和环境条件


湿度

5 % ... 95 %,无冷凝

工作温度

-20 °C ... 55 °C / -4 °F ... 89 °F

尺寸 (W × H × D)

119 × 190 × 55 mm / 4.7 × 7.5 × 2.2 in

重量

870 g / 1.9 lbs
