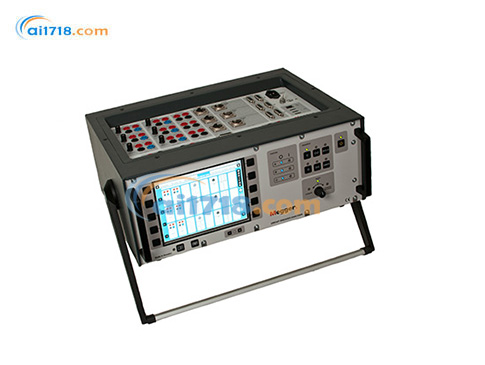

美国MEGGER TM1760断路器分析系统由爱仪器仪表网代理，TM1760拥有专利的双接地技术通过在测量时通过将断路器两端接地，使测试变得更安全、更节省时间。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
TM1700 系列断路器分析仪采用了*型号 TM1800 的部分突破性技术，包含五种型号，涵盖从仅支持电脑远程控制到完全独立运行的全范围产品。所有型号均可通过成熟的数据管理与分析软件 CABA Win，由计算机进行控制操作。
该系列产品采用坚固耐用的设计，搭载高性能技术，能协助用户高效、可靠地完成断路器测试。仪器的所有输入和输出接口均经过特殊设计，可耐受高压变电站及工业环境中的复杂严苛条件。其输入与输出接口采用电气隔离设计，可在单次测试中完成所有相关测量，无需重新设置和反复接线。
专利技术 DualGround™可在整个测试过程中保持断路器两侧接地，既确保了测试安全，又节省了测试时间。
计时测量输入采用专利的主动干扰抑制算法，即便在高容性耦合干扰电流环境下，也能确保计时准确，并获取*的预插入电阻（PIR）数值。
该分析仪的软件具备自适应性且操作简便，用户无需进行复杂设置，只需拨动测试开关即可启动测试。操作人员点击一次屏幕，即可调用接线图等*辅助功能。配备的 8 英寸彩色触摸屏带有屏幕键盘，用户可通过该高水准界面高效操作仪器。
TM1760断路器分析系统特点：
•存在干扰的高压变电站环境下可提供可靠和准确的测试结果
•五种标准的型号。完全独立的功能型号或仅有数据获取无人机界面的型号
•快速安全地进行双接地（DualGround™）测试，测试过程中断路器两端接地
•屏幕显示接线图和测试模版向导
•所有型号均可通过电脑控制
TM1700/1710/1720/1740/1750/1760断路器分析系统两端接地测试：
电力市场化改变了电力公司、开关设备拥有者以及电力服务公司的商业环境。市场化直接导致了对运行、维护和服务效率的强调。业务的国际化带来了新的挑战：国际化公司巨大的投入使他们对健康、安全和环保方面有更严格的要求。经验表明，随着开关设备越来越不可或缺，其测试维护周期变得越来越短。
安全性
电网运营商和服务公司需要保持和发展各自行业的安全运行记录。许多国际机构包括IEEE®和IEC®，*安全机构和工会对安全的重视日益增加。随着电网的市场化，机构颁布了一些需要执行的安全规程，并且现存的规则也更为严格地被要求执行。保持一个良好的安全记录在吸引投资者和客户方面已经成为一项重要指标。
在所有变电站中，所有与高压导体并行的导体都会通过电容性耦合感应出有害或致命的电流。通过将被测试品的两端接地，可将有害电流引入大地，从而为测试人员提供了一个安全的区域，详见下图。
两端接地
断路器测试中保证安全的*佳方式*是保持断路器两端同时接地。这也可以使测试更加简单和快速。测试人员在变电站中停留的时间应尽量短，并将精力集中于测试而不是设备。两端接地测试方式 DualGround™ 可用于所有断路器的所有测试。
应用实例
*跳闸测量
当输配电线路发生故障时，断路器的核心任务是分闸断开电路，将故障点与电源隔离。快速切断电流可避免或减少故障大电流对昂贵设备造成的损坏。
为何需捕捉*跳闸数据
断路器测试方法多样，其中*常用的是主触点计时测试，该测试可直接反映跳闸时间。传统的断路器计时测试流程通常如下：
断开断路器（CB）
拉开隔离开关，使断路器与电网隔离
对断路器进行接地处理
执行计时测试
但这种测试流程得到的是否为真实的跳闸时间呢？答案并非*。若一台断路器在停运测试前已连续运行数月甚至数年未操作，其轴承可能出现润滑不足、油脂干涸甚至锈蚀问题。这些问题会导致断路器*操作时动作变慢，且此类情况极有可能发生。
传统流程的核心问题在于：在正式测试开始前，断路器已至少操作过一次。这一次操作可能足以 “消除” 锈蚀或轴承卡滞问题，使断路器跳闸时间恢复至标准值。因此，在实际测试时，故障已暂时消失，维修工程师可能误判断路器状态良好，无需进一步维护。但数月后，锈蚀等问题可能再次出现，当故障发生时，断路器可能无法及时跳闸，甚至完全失效。正因如此，捕捉断路器的*操作数据对于发现潜在问题至关重要。
TM1700 - 选型
TM1710
包含：
3通道控制/辅助模块
6通道计时M/R模块
6通道数字模块
CABA Win
可选：
3通道模拟模块，6通道
DCM模块
TM1720
包含：
6通道控制/辅助模块
6通道辅助模块
6通道计时M/R 模块
6通道计时M/R 模块
6通道数字模块
CABA Win
可选：
3通道模拟模块，6通道
DCM模块
TM1740
包含：
3通道控制/辅助模块
6通道计时M/R 模块
6通道数字模块
CABA Win
可选：
3通道模拟模块，6通道
DCM模块
TM1750
包含：
6通道控制/辅助模块
6通道辅助模块
6通道计时M/R模块
6通道数字模块
CABA Win
TM1760
包含：
6通道控制/辅助模块
6通道辅助模块
6通道计时M/R模块
6通道数字模块
3通道模拟模块
CABA Win
可选：
3通道模拟模块，6通道 DCM模块
TM1700系列订购信息
| 项目（Item） | 产品型号（Art. No.） | 项目（Item） | 产品型号（Art. No.） |
|---|---|---|---|
| TM1710 | BL-49090 | 可选附件（Optional accessories） | - |
| 含模拟量选项及 10m（33 英尺）模拟量电缆的 TM1710 | BL-49092 |
DCM1700 3 通道
|
BL-59190 |
| TM1720 | BL-49094 |
DCM1700 6 通道
|
BL-59192 |
| 含模拟量选项及 10m（33 英尺）模拟量电缆的 TM1720 | BL-49096 | 键盘（Keyboard） | HC-01090 |
| TM1740 | BL-49190 | TM1700 系列航空箱（Flight Case TM1700-series） | GD-00025 |
| 含模拟量选项及 10m（33 英尺）模拟量电缆的 TM1740 | BL-49192 | 断路器传感器套件（Circuit breaker transducer kits） | - |
| TM1750 | BL-59090 | AHMA 4/8（ABB / 日立）3 相套件 | XB-61030 |
| TM1760 | BL-59094 | AHMA 4/8（ABB / 日立）1 相套件 | XB-61050 |
| 含模拟量选项及 10m（33 英尺）模拟量电缆的 TM1760 | BL-59096 | HMB 4/8（ABB / 日立）3 相套件 | XB-61040 |
| 标配附件（Included accessories） | - | HMB 4/8（ABB / 日立）1 相套件 | XB-61060 |
| 软质便携包（Soft case） | - | HMC（ABB / 日立）1 相套件 | XB-61065 |
| 计时钳及电缆，5m（16 英尺）（Timing clamps and cables, 5 m (16 ft)） | - | GL314-GL318（GE）、ELK-04（ABB / 日立）3 相套件 | XB-39270 |
| 控制电缆，5m（16 英尺）（Control cables, 5 m (16 ft)） | - | GL314-GL318（GE）、ELK-04（ABB / 日立）1 相套件 | XB-39272 |
| 保护接地线（Protective earth (ground) cable） | - | *跳闸测试套件（First trip kits） | - |
| 电源电缆（Mains cable） | - | 适用于单操作机构 | BL-90700 |
| 电缆收纳袋（Bag for cables） | - | 适用于三个操作机构 | BL-90710 |
| USB 闪存盘（USB memory stick） | - | - | - |
| 以太网电缆（Ethernet cable） | - | - | - |
| CABA Win 软件 | - | - | - |
| 用户手册（User's manual） | - | - | - |
| 环境 | |
| 应用场合 | 仪器可在高压变电站和工业环境下使用 |
| 操作温度 | -20°C 到 +50°C |
| 储藏和运输温度 | -40°C 到 +70°C |
| 湿度 | - 5% – 95% RH，不结露 |
| CE标识 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常规 | |
| 电源电压 | 100 – 240 V AC, 50 / 60 Hz |
| 功率 | （*大） 200 VA |
| 大小 | 500 x 185 x 410 mm |
| 重量 | 12kg |
| 跳闸信号输入 | |
| 电压模式 | |
| 输入范围 | 0 – 250 V AC / DC |
| 阀值 | 用户软件自定义，步长 1V |
| 接触模式 |
|
| 开路电压 | 30 V DC ±15% |
| 短路电流 | 10 – 40 mA |
| 阀值 | 1 – 2 kΩ |
| DC 输出 | |
| 常规电压源 | 12 V ±10%，短路保护 1.7 A 仅适用于SDRM202和DRM1800的DRM |
| 电压模式 |
|
| 开路电压 | 12 V DC ±10% |
| 短路电流保护 | PTC 750 mA |
| 开关电流 | < 750 mA，阻性负载 |
| 通信接口 | |
| USB | 2.0 版通用总线 |
| 以太网 | 100 base-Tx 快速以太网 |
| 人机接口 | |
| CABA Local | 断路器分析软件 |
| 可选语言 | 英语，法语，德语，西班牙语，瑞典语。提供翻译套件 |
| 显示器 | 高亮度SVGA 800×600触摸屏 |
| 对角尺寸 | 21 cm (8”) |
| 键盘 | 屏幕键盘 |
| 控制模块（1或2） | |
| 通道数量 | 3 |
| 时间基准误差 | 读数的±0.01%±一个取样周期 |
| *大取样率 | 40KZ |
| 测试时间 | 10 kHz取样率 — 200s |
| 防抖动开关 | |
| *大电流 | 80 A AC / DC，脉宽≤ 100 ms |
| 持续时间 | 用户自定义，步长1 ms |
| 延迟 | 用户自定义，步长1 ms |
| 电流测量 | |
| 测量范围 | 0 至±80 A AC / DC |
| 分辨率 | 16 位 |
| 误差 | 读数的±2%或量程的±0.1% |
| 外部电流测量CT | |
| *大输入 | ±1 V |
| 比例 | 100 A / 1 V |
| 量程 | ±80 A V / ±0.8 V |
| 电压测量 | |
| 输入电压 | 0 – 250 V AC，0 - 300 V DC |
| 分辨率 | 12 mV |
| 误差 | 读数的±1%或量程的±0.1% |
| 计时M/R模块 | |
| 常规通道数量 | 6 |
| 时间基准误差 | 读数的±0.01%±1个取样周期 |
| *小分辨率 | 0.05 ms |
| *大采样率 | 40 kHz |
| 测试时间 | 20 kHz取样率 — 200s |
| 主触头和电阻触头计时 | |
| 开路电压 | 6 V或26 V ±10%(每隔一个采样点触发) |
| 短路电流 | 9.7 mA 或 42 mA ±10% |
| 状态阀值 | |
| 主触头 | 合闸 < 10 Ω < 分闸 |
| 主触头和电阻触头 | 主触头 < 10 Ω < 预插电阻 < 10 kΩ < 开路 |
| 预插入电阻（PIR）测量 | |
| 支持种类 | 线性 PIR |
| 电阻量程 | 30 Ω – 10 kΩ |
| 误差 | 读数的±10%或量程的±0.1% |
| 电压测量 | |
| 测试范围 | ±50 V 峰值，±15 V峰值，±0.5 V 峰值 |
| 分辨率 | 16 位 |
| 误差 | 读数的±1%或量程的±0.1% |
| 模拟模块（无，1或2） | |
| 常规 | |
| 通道数量 | 3条隔离的通道 |
| 时间基准误差 | 读数的±0.01%±1个取样周期40 |
| *大取样率 | kHz |
| 测试时间 | 10 kHz取样率 — 200s |
| 转换器电阻 | 0V输出时500 Ω – 10 k |
| 输出 | |
| 电压输出 | 10 V D C ±5%, 24 V DC ±5% |
| *大输出电流 | 30 mA |
| 电流测量 | |
| 量程 | ±22 mA |
| 分辨率 | 16 |
| 误差 | 读数的±1%或量程的±0.1% |
| 电压测量 | |
| 输入电压 | 0 – 250 V AC，0 - 350 V DC |
| 量程 | ±10 V DC, 0 – 250 V AC / DC |
| 分辨率 |
|
| 误差 | |
| 250 V 量程 | 读数的±1%或量程的±0.1% |
| 10 V 量程 | 读数的±0.1%或量程的±0.01% |
| 数字模块 | |
| 常规 | |
| 通道数量 | 6 |
| 支持类型 | 增量转换器，RS422 |
| 时间基准误差 | 读数的±0.01%±1个取样周期 |
| *大取样率 | 40 kHz |
| 测试时间 | 10 kHz取样率 — 200s |
| 输出 | |
| 电压 | 5 V D C ±5% 或12 V DC ±5 |
| *大输出电流 | 700 mA |
| 数字输入 | |
| 范围 | ±32000 个脉冲 |
| 分辨率 | 1 个 脉冲 |
| 误差 | ±1 个脉 |
| 计时辅助模块 | |
| 常规 | |
| 通道数量 | 6条隔离通道 |
| 时间基准误差 | 读数的±0.01%±1个取样周期 |
| *大取样率 | 40 kHz |
| 测试时间 | 10 kHz取样率 — 200s |
| 电压模式 | |
| 输入电压范围 | 0 – ±250 V AC，350 V DC |
| 状态阀值 | ±10 V |
| 误差 | ±0.5 V |
| 接触模式 | |
| 开路电压 | 25 – 35 V DC |
| 短路电流 | 10 – 30 mA D |
| 状态阀值 | 合闸 < 100 Ω, 分闸 > 2 kΩ |
| DCM模块 | |
| 常规 | |
| 通道数量 | 6 |
| 重量 | 0.6kg |
| 输出 | |
| 电压 | 0 - 5 V AC有效值 |
| 电流 | 0 - 70 mA AC有效值 |
|
