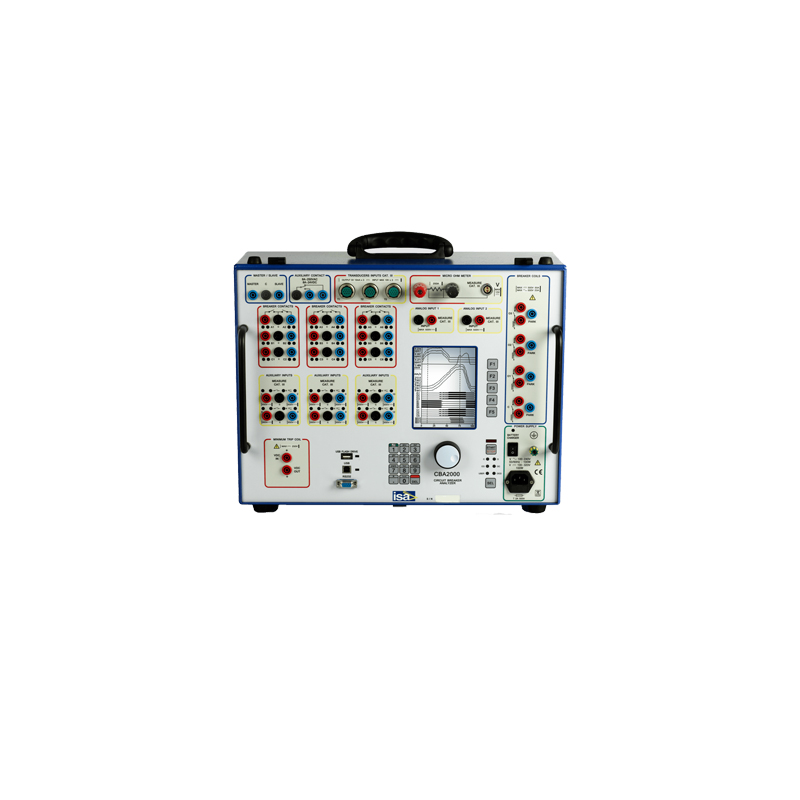

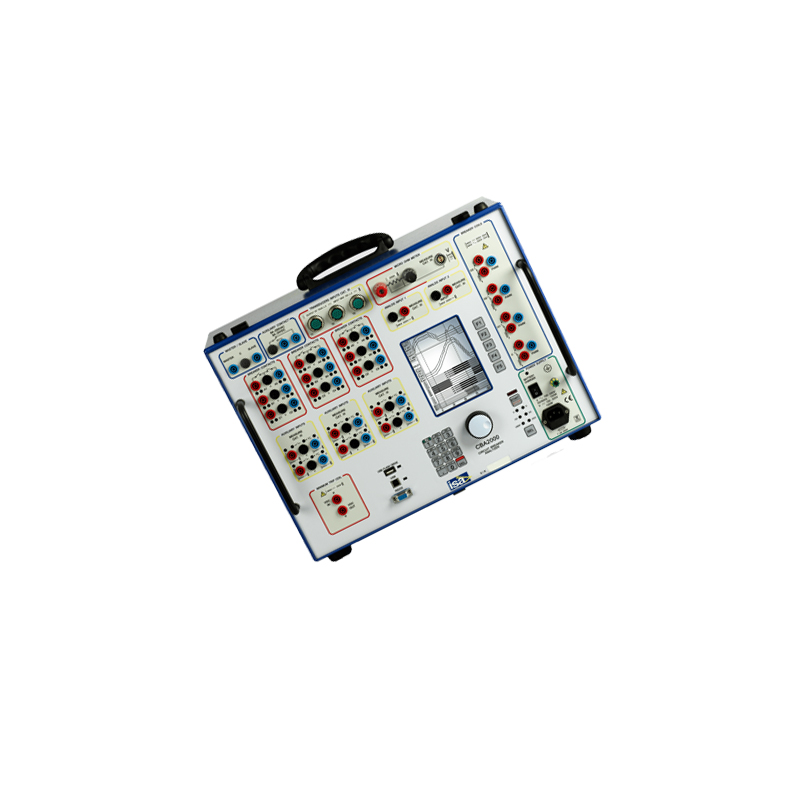

意大利ISA CBA 2000断路器诊断系统-爱仪器仪表网

意大利ISA CBA 2000断路器诊断系统 在测试断路器时提供*高的准确性。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CBA 2000断路器诊断系统 产品简介：
•CBA 2000断路器诊断系统旨在在测试断路器时提供*高的准确性。
•CBA 2000断路器诊断系统可以执行静态和动态接触电阻测量，并且是*的定时速度和运动分析仪。
•CBA 2000断路器诊断系统必须对断路器执行完整而可靠的诊断时，被公认为是*的解决方案。

CBA 2000断路器诊断系统产品特点：
•专为所有断路器的完整测试而设计•内置200A微欧计
•多达18个主触点和18个电阻触点输入
•12个辅助定时输入
•*多4个跳闸/闭合控制线圈
•运动和速度分析器
•静态和动态接触电阻测量
•用于运动分析的数字传感器
•*小跳闸线圈测试
•三相*跳闸试验
•独立功能-无需强制连接PC
•大型图形高亮度阳光显示屏
•直接在现场进行分析和结果评估展示
•*多可存储500个测试结果和64个

预定义的测试计划

•同步多达四个CBA 2000的可能性

意大利ISA CBA 3000断路器分析仪主要应用：

CBA2000是一套独特的测试设备，可以对所有断路器
进行全面测试。
这是一个强大的时间和运动分析仪，内置200安微欧计
以及动态接触电阻测试。
CBA2000根据国际标准：开（O）、关（C）、开-关（O-C），
关闭-打开（C-O），打开-关闭-打开（O-C-O）自由打开。
还可以设置定制的操作序列。这样*有可能使断路器扩展。
同时，你还可以测量线圈的电流。
CBA2000是一个带有大型图形显示器的独立单元。这个
装置配有TDMS分析软件。TDMS执行测试
结果分析并创建测试报告；它还允许预先定义
测试计划。TDMS也是一种强大的测试和数据管理工具
兼容所有的ISA测试集。所有CBA2000
电路的设计确保了安全可靠在超高压和高压变电站的噪声环境中运行。

意大利ISA CBA 2000断路器诊断系统技术参数

参数类别	参数项	参数值
线圈驱动控制模块	输出回路	标配2路（1组分闸线圈+1组合闸线圈）；可选配4路（3组分闸线圈+1组合闸线圈）
	驱动类型	电子驱动，时序控制精度优异
	驱动输出规格	大直流300V，大直流30A
	动作时序精度	延迟时间的0.025% ±50微秒
	线圈电流采集	每通道独立采集，专用通道实时显示电流波形
	线圈电流量程	2.5A、10A、25A满量程，用户可切换
	4线圈扩展功能	支持单/多相独立分闸控制
	线圈电流测量精度	读数的0.5% ±所选量程的0.1%
	电气隔离	各路输出电气隔离
主触头输入通道	触头输入数量	标配6路主触头+6路电阻触头（每相2个断口），分为3组，每组2通道；可选配12路或18路，分为3组，每组4/6路主触头+电阻触头
	电阻触头测量量程	20Ω~10kΩ
	触头测试电压/电流	触头测试电压：24V；主触头测试电流：50mA
	电气隔离	各组输入通道相互电气隔离
事件辅助输入通道	辅助事件输入	标配4路，分为2组，每组2通道
	可选扩展	8路或12路，分为4组/6组，每组2通道
	适配触头类型	无源干接点、有源湿接点；输入电压24V/20~300V可选
	测试电流	2mA
采样速率	采样速率档位	20kHz、10kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz，用户自定义切换
时序测量精度	20kHz采样模式	读数的0.025% ±50微秒
*大记录时长	记录时长	1000秒
模拟量输入通道	模拟输入通道	标配8路（可选10路）
	专用通道分配	2路（可选4路）用于分、合闸线圈电流采集；1路用于动/静态回路电阻测量；3路用于行程传感器或模拟信号采集
	通用模拟输入	2路，量程±5V、±50V、±500V可切换
	电气隔离	全部模拟输入通道与整机其他电路电气隔离
	采集分辨率	16位
可编程动作时序	标准分合闸时序	分闸(O)、合闸(C)、分-合(O-C)、合-分(C-O)、分-合-分(O-C-O)
微欧计模块（选配）	功能	静态/动态电阻测量
	直流测试电流	200A、100A、25A三档可选
	回路电阻量程	200μΩ、1.000mΩ、10.00mΩ、100.0mΩ，可切换
	测量分辨率/精度	分辨率：1μΩ；100mΩ量程测量精度：读数±1% ±量程0.2%
*低脱扣电压测试（选配）	功能	检测脱扣线圈*低动作电压阈值、线圈压降特性
	规格可选	250V/4A、70V/10A
	电压调节范围	*高可达额定直流电压的50%
数字行程传感器接口	功能	搭配数字传感器完成断路器触头运动特性分析
	传感器输入数量	*多3路数字传感器输入
	接口类型	RS422，适配单端正交增量编码器
	*大输入频率	50kHz
	供电与接线	设备本机提供5V/12V；也可外接*高24V电源；面板配备3组多芯专用接口
*带电分闸试验（选配）**	功能	断路器带电运行状态下，同步记录分/合闸时间、线圈电流、直流辅助电压
	配套电流钳	3组交流电流钳采集断路器分闸二次电流，可在波形上读取电流时序；也可搭配直流电流钳记录分闸电流曲线
	检测意义	断路器长期合闸静置后触头机械摩擦阻力增大，*分闸动作时间变慢；常规离线测试会预先分合消除初次摩擦偏差，无法反映真实运行工况
设备操作控制	本地操作	通过显示屏、按键、功能旋钮完成菜单操作，无需电脑控制
设备操作控制	界面语言	英文、西班牙语、法语、意大利语、土耳其语
显示屏	类型	高亮度阳光下可视大尺寸图形屏
	可视区域	122×92mm
	显示功能	试验结果支持波形、表格双模式显示；自带缩放、光标测量功能，可直接分析数据
电脑通讯接口	接口类型	USB、RS232串口
U盘存储接口	功能	兼容USB2.0标准U盘，可导出试验数据、设备参数设置
内置存储容量	存储容量	256MB，可存储500组完整试验数据
供电方式	市电供电（交流）	85~265V，50/60Hz
	市电供电（直流）	100~350V
	内置电池	镍氢充电电池
机箱、重量与尺寸	机箱材质	铝合金箱体，翻盖可拆卸盖板，一体式手提把手
	重量	基础款13kg；加装微欧计模块15kg
	外形尺寸	宽490mm × 深370mm × 高240mm
执行标准	认证	CE认证（符合欧盟电磁兼容、低压仪器相关指令）
	电磁兼容	指令2004/108/EC，执行标准 EN 61326:2006
	低压设备	指令2006/95/EC，I类仪器、污染等级2、安装类别II，执行标准 CEI EN 61010-1
	输入输出防护等级	IP2X（CEI EN 60529）
	工作/存储温度	工作环境温度：-10℃ ~ +55℃；存储温度：-20℃ ~ +70℃
	相对湿度	5%~95%，无凝露
