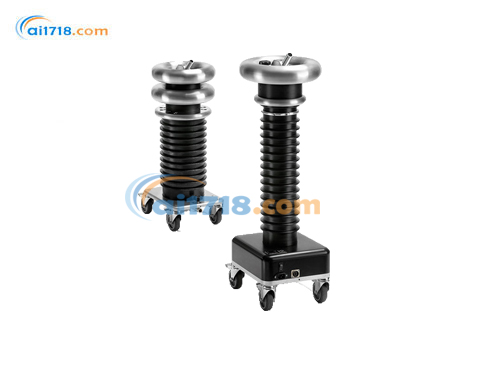

奥地利B2 PD120-2/PDTD120-2局部放电诊断系统由爱仪器仪表网代理，PD120-2 和 PDTD120-2 系统为各类中压电缆诊断提供了便携式解决方案。PDTD120-2 设备集成了局部放电（PD）和介损角正切（TD）诊断单元，而 PD120-2 已内置局部放电诊断功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PD120-2/PDTD120-2局部放电诊断系统简介：

中高压电缆诊断能够提前发现潜在问题，从而在电缆运行失效前开展预防性维护。PD120-2 和 PDTD120-2 系统为各类中压电缆诊断提供了便携式解决方案。PDTD120-2 设备集成了局部放电（PD）和介损角正切（TD）诊断单元，而 PD120-2 已内置局部放电诊断功能，可扩展添加介损角正切诊断单元。两款系统均专为配合 HVA 超低频（VLF）测试装置使用而设计。
完整系统
与 HVA 测试装置搭配使用，可构成一套功能完备、高性价比的电缆测试与诊断系统，*高适用电压达 120 kV。
局部放电定位
可对电缆中的局部放电故障进行*、灵敏的实时定位，定位精度达 1%，分辨率为 0.1 pC（皮库仑）和 0.1 m（米）。
应用场景
通过便携式诊断系统，对长度可达 100 km（千米）的各类中压电缆进行局部放电（PD）和介损角正切（TD）* 诊断。
强大软件
b2 Suite 软件全程引导电缆测试与诊断流程，内置自动化局部放电算法及带相关限值的测试标准序列。
全面诊断
能够在恒定频率下对不同长度的电缆进行测量，这是电网内局部放电（PD）和介损角正切（TD）* 测试结果对比的前提条件。
合规性
测试设置和校准符合 IEC 60270 标准。此外，介损角正切（TD）* 测试符合 IEEE 400.2 标准。

工作电压（正弦波）	*大 120 kV 峰值，85 kV 有效值
电容
- 高压耦合电容器	≈ 1 nF（纳法）
- 高压滤波器	≈ 1 nF（纳法）
采样率	*高 250 MS/s（兆样本 / 秒）
介损角正切分辨率 / 精度 *	1×10⁻⁵ / ±1×10⁻⁴

PD120-2/PDTD120-2局部放电诊断系统简介产品优势
紧凑便携
我们的局部放电（PD）和介损角正切（TD）系统专为*大化便携性和现场使用而设计，适用于多种应用场景（如海上作业）。
真正模块化
所有 HVA 测试装置均可在后期通过添加局部放电（PD）、介损角正切（TD）或 PDTD 系列产品，轻松扩展为完整的诊断系统，降低初始投资成本。
自动模式
b2 Suite 软件提供手动模式、增量模式（菜单通俗易懂）以及全自动测量模式，可减少操作工作量。
同步局部放电与介损角正切测量（仅适用于 PDTD120-2，需 b2 Suite v2 或更高版本）
并行进行局部放电（PD）和介损角正切（TD）诊断，大幅节省时间并避免电缆预处理。
测量设置快速简便
局部放电的相位分辨显示及全面报告生成
通过滤波实现高噪声抑制
测量数据的实时评估
* 仅适用于 PDTD 系统

订购信息

产品名称	-	-	产品编号
PD120-2 局部放电诊断系统	-	-	SH5035
PDTD120-2 局部放电与介损角正切诊断系统	-	-	SH5034
标配附件	PD120-2	PDTD120-2	产品编号
120 kV PD120-2 耦合电容器	1 台	-	GH5740
120 kV PDTD120-2 耦合电容器	-	1 台	GH5741
120 kV PD120-2 滤波器	1 台	1 台	GH5742
PDC1 校准器（10 pC - 10 nC）	1 台	1 台	GH5728
PDTD 高压测试线（DUT PD 100 kV 1.6 m MC14）	1 根	1 根	GH0551
两部分式电晕球（*小安全距离 = 10 mm）	2 个	2 个	KMD0081
600 A MC14 红色夹具	1 个	1 个	GH0580
45° 环形端子 MC 插座（B14AR-N）	1 个	1 个	KES0105
直形环形端子 MC 插座（B14AR-N）	1 个	1 个	KES0209
带 M8 蝶形螺钉的 G 型夹具（6-16 mm²，Dehn 品牌）	1 个	1 个	KES0274
16 mm² 0.5 m 扁平接地线（MC14/MC14 接口）	1 根	1 根	GH0830
16 mm² 2 m 扁平接地线（MC14/M8 接口）	1 根	1 根	GH0690
16 mm² 5 m 扁平接地线（M6 / 夹具接口）	1 根	1 根	GH1009
16 mm² 5 m 扁平接地线（MC14 / 夹具接口）	1 根	1 根	GH1010
3.9 kΩ MC14 局部放电阻抗（公头 - 母头）	2 个	2 个	GH0581
10 m PD CC USB 电缆	1 根	1 根	GH0586
3 m USB 光纤转换器（USB-FOC-RS232）	1 个	1 个	GH0624
50 m 蓝牙 USB 适配器	-	1 个	KDG0013
可充电电池充电器（国别专用）	-	1 个	**
1.2 V/10 Ah D 型镍氢可充电电池（2 节装）	-	1 套	KEB0006
1.5 V/18600 mAh D 型电池	-	2 节	M0022
含 b2 Suite v1.8 及对应 PDTD 文档的 USB 闪存盘	1 个	1 个	GZD5004
PD/TD 系列多语言安全说明书	1 份	1 份	DHV1441
b2 Suite v1.8 完整授权（基础版 + 局部放电 + 介损角正切诊断）	2 份	2 份	GS0003
带轮耦合电容器运输箱（1178×718×427 mm）	1 个	1 个	VKR0035
带轮滤波器运输箱（1178×718×427 mm）	1 个	1 个	VKR0041
带 C13 接口的国别专用电源线	1 根	1 根	XKEK0001

PD120-2/PDTD120-2局部放电诊断系统规格

基本特性

工作电压	1 ... 120 kV 峰值	1 ... 85 kV 有效值
工作电压波形	正弦波	-
工作频率范围	0.01 Hz ... 0.1 Hz（步长 0.01 Hz）	默认：0.1 Hz（自动频率）

高压测试

测试类型	同步局部放电（PD）和介损角正切（TD）测试（仅适用于 PDTD 系统）
局部放电测试	-
介损角正切测试	仅适用于 PDTD 系统

局部放电定位

传播速度范围（v/2）	10 ... 150 m/µs（米 / 微秒）	32.8 ... 492 ft/µs（英尺 / 微秒）
测量范围	0.1 m ... 100 km（米... 千米）	3.94 in ... 62.13 mi（英寸... 英里）
局部放电背景水平	< 10 pC（皮库仑）	-
局部放电定位精度	电缆长度的 1%	-
局部放电分辨率	0.1 pC（皮库仑）和 0.1 m（米）	0.33 ft（英尺）
局部放电测量范围	0.1 pC ... 100 nC（皮库仑... 纳库仑）	-
采样率	*高 250 MS/s（兆样本 / 秒）	-
带宽	100 MHz（兆赫兹）	-
滤波	模拟：100 MHz（兆赫兹）数字：软件中可自定义可选附加低通滤波器	-

介损角正切测量（仅适用于 PDTD 系统）

电压测量（交流）	-	-
*大值	137 kV 峰值	96 kV 有效值
分辨率	-	0.1 kV 有效值
精度	-	读数的 ±0.5% 或分辨率
电流测量（交流）	-	-
*大值	100 mA 峰值	70 mA 有效值
分辨率	-	1/10/100 µA 有效值（微安）
精度	-	读数的 ±0.5% 或分辨率
介损角正切	负载 10 nF ... 10 μF（纳法... 微法）	-
-	介损角正切范围：0.1 ... 999×10⁻³	-
-	分辨率（单次）：0.1×10⁻³ /（平均值）：0.01×10⁻³	-
-	精度：±0.1×10⁻³	-
-	负载 0.5 nF ... 10 nF（纳法... 微法）	-
-	介损角正切范围：0.1 ... 999×10⁻³	-
-	分辨率（单次）：0.1×10⁻³ /（平均值）：0.01×10⁻³	-
-	精度：±0.3×10⁻³	-

介损角正切测量（续）

电阻	范围：0.1 MΩ ... 5 GΩ（兆欧... 吉欧）
分辨率	0.1/1/10/100 MΩ（兆欧）
精度	典型值 10%
电容	范围：0 ... 20 μF（微法）
分辨率	0.01/0.1/1 nF（纳法）和 0.01/0.1 μF（微法）
精度	典型值 20%

其他特性

交流电源	110 ... 240 V（伏特），50/60 Hz（赫兹），*大功耗 240 VA（伏安）
电池供电	局部放电（PD）：内置 6 V（伏特）、42 Wh（瓦时）电池，满负载续航：4 小时介损角正切（TD）：D 型可更换电池，满负载续航：2 个测试周
数据传输	USB B 型接口
测量控制	b2 Suite v1.8（标配）或 b2 Suite v2（可选）
环境条件	工作温度范围：-5 ... +45 °C（摄氏度）/ 23 ... 113 °F（华氏度）存储温度范围：-20 ... +65 °C（摄氏度）/-4 ... 149 °F（华氏度）
尺寸（长 × 宽 × 高）	耦合电容器：330 mm×280 mm×870 mm（毫米）/ 13 in×11 in×34.25 in（英寸）高压滤波器：300 mm×280 mm×720 mm（毫米）/ 11.8 in×11 in×28.3 in（英寸）
重量	耦合电容器：24.7 kg（千克）/ 54.45 lbs（磅）高压滤波器：34.0 kg（千克）/ 75.0 lbs（磅）
