奥地利B2 PDTD200-2局部放电诊断系统-爱仪器仪表网

奥地利B2 PDTD200-2局部放电诊断系统由爱仪器仪表网代理，PDTD200-2 系统提供了一种便携式解决方案，适用于各类中压电缆的诊断，因其同时包含局部放电（PD）和介质损耗角正切（TD）诊断单元。该系统专为配合 HVA 超低频（VLF）测试装置使用而设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PDTD200-2局部放电诊断系统简介：

中高压电缆诊断能够及早发现潜在问题，从而在电缆运行中发生故障前开展预防性维护。PDTD200-2 系统提供了一种便携式解决方案，适用于各类中压电缆的诊断，因其同时包含局部放电（PD）和介质损耗角正切（TD）诊断单元。该系统专为配合 HVA 超低频（VLF）测试装置使用而设计。
完整系统
与 HVA 测试装置搭配使用，可构成一套功能完备、高性价比的电缆测试与诊断系统，*高适用电压达 120 kV。
局部放电定位
可对电缆中的局部放电故障进行*、灵敏的实时定位，定位精度达 1%，分辨率为 0.1 pC（皮库仑）和 0.1 m（米）。
应用场景
通过便携式诊断系统，对长度可达 100 km（千米）的各类中压电缆进行局部放电（PD）和介损角正切（TD）* 诊断。
强大软件
b2 Suite 软件全程引导电缆测试与诊断流程，内置自动化局部放电算法及带相关限值的测试标准序列。
全面诊断
能够在恒定频率下对不同长度的电缆进行测量，这是电网内局部放电（PD）和介损角正切（TD）* 测试结果对比的前提条件。
合规性
测试设置和校准符合 IEC 60270 标准。此外，介损角正切（TD）* 测试符合 IEEE 400.2 标准。

工作电压（正弦波）	*大 200 kV 峰值，141 kV 有效值
电容
- 高压耦合电容器	≈ 0.75 nF（纳法）
- 高压滤波器	≈ 0.75 nF（纳法）
采样率	*高 250 MS/s（兆样本 / 秒）
介损角正切分辨率 / 精度 *	1×10⁻⁵ / ±1×10⁻⁴

PDTD200-2局部放电诊断系统简介产品优势
紧凑便携
我们的局部放电（PD）和介损角正切（TD）系统专为*大化便携性和现场使用而设计，适用于多种应用场景（如海上作业）。
真正模块化
所有 HVA 测试装置均可在后期通过添加局部放电（PD）、介损角正切（TD）或 PDTD 系列产品，轻松扩展为完整的诊断系统，降低初始投资成本。
自动模式
b2 Suite 软件提供手动模式、增量模式（菜单通俗易懂）以及全自动测量模式，可减少操作工作量。
同步局部放电与介损角正切测量（仅适用于 PDTD120-2，需 b2 Suite v2 或更高版本）
并行进行局部放电（PD）和介损角正切（TD）诊断，大幅节省时间并避免电缆预处理。
测量设置快速简便
局部放电的相位分辨显示及全面报告生成
通过滤波实现高噪声抑制
测量数据的实时评估
* 仅适用于 PDTD 系统

订购信息

1 个 GH5744
1 个 PDC1 校准器（10 pC - 10 nC）
1 根 GH5728 PDTD 铝制柔性测试线（被测设备局部放电，0.6 - 1.6 m，MC14 接口）
1 根 GH0825 PDTD 铝制柔性测试线（被测设备局部放电，4.5 - 10 m，MC14 接口）
1 个 GH0828 MC 插座（45° 环形端子，B14AR-N 型号）
1 个 KES0105 MC 插座（直形环形端子，B14AR-N 型号）
1 个 KES0209 MC 插座（B14AR-N 型号 - 缩短螺纹，长度 13 mm）
1 个 KES0283 G 型夹具（6-16 mm²，带 M8 蝶形螺钉 - Dehn 品牌）
1 根 KES0274 接地线（16 mm²，0.5 m，扁平线，MC14/MC14 接口）
1 根 GH0830 接地线（16 mm²，1 m，扁平线，M6/M6 接口）
1 根 GH0838 接地线（16 mm²，5 m，扁平线，M6/M8 接口）
1 根 GH0839 接地线（16 mm²，5 m，扁平线，M6 / 夹具接口）
1 根 GH1009 HVA200 短路电缆（MC14 - M6 接口）
2 根 GH0837 电缆
1 个 GH0586 蓝牙 USB 适配器（50 m）
1 个 KDG0013 可充电电池充电器（国别专用）
2 节 KEB0006 可充电镍氢电池（D 型，1.2 V/10 Ah）
2 节 M0022 D 型电池（1.5 V/18600 mAh）
1 个 GZD5004 USB 闪存盘（含 b2 Suite v1.8 软件及相应 PDTD 文档）
1 份 DHV1441 b2 PD TD 系列安全说明书（多语言）
2 个 GS0003 b2 Suite v1.8 完整许可证（基础版 + 局部放电 + 介质损耗角正切诊断功能）
1 根 XKEK0001 电源线（国别专用，带 C13 连接器）

PDTD10200-2局部放电诊断系统规格

基本特性

工作电压	1 ... 200 kV 峰值	1 ... 141 kV 有效值
工作电压波形	正弦波	-
工作频率范围	0.01 Hz ... 0.1 Hz（步长 0.01 Hz）	默认：0.1 Hz（自动频率）

高压测试

测试类型	同步局部放电（PD）和介损角正切（TD）测试（仅适用于 PDTD 系统）
局部放电测试	-
介损角正切测试	仅适用于 PDTD 系统

局部放电定位

传播速度范围（v/2）	10 ... 150 m/µs（米 / 微秒）	32.8 ... 492 ft/µs（英尺 / 微秒）
测量范围	0.1 m ... 100 km（米... 千米）	3.94 in ... 62.13 mi（英寸... 英里）
局部放电背景水平	< 10 pC（皮库仑）	-
局部放电定位精度	电缆长度的 1%	-
局部放电分辨率	0.1 pC（皮库仑）和 0.1 m（米）	0.33 ft（英尺）
局部放电测量范围	0.1 pC ... 100 nC（皮库仑... 纳库仑）	-
采样率	*高 250 MS/s（兆样本 / 秒）	-
带宽	100 MHz（兆赫兹）	-
滤波	模拟：100 MHz（兆赫兹）数字：软件中可自定义可选附加低通滤波器	-

介损角正切测量（仅适用于 PDTD 系统）

电压测量（交流）	-	-
*大值	218 kV 峰值	152kV 有效值
分辨率	-	0.1 kV 有效值
精度	-	读数的 ±0.5% 或分辨率
电流测量（交流）	-	-
*大值	150 mA 峰值	105 mA 有效值
分辨率	-	1/10/100 µA 有效值（微安）
精度	-	读数的 ±0.5% 或分辨率
介损角正切	负载 10 nF ... 10 μF（纳法... 微法）	-
-	介损角正切范围：0.1 ... 999×10⁻³	-
-	分辨率（单次）：0.1×10⁻³ /（平均值）：0.01×10⁻³	-
-	精度：±0.1×10⁻³	-
-	负载 0.5 nF ... 10 nF（纳法... 微法）	-
-	介损角正切范围：0.1 ... 999×10⁻³	-
-	分辨率（单次）：0.1×10⁻³ /（平均值）：0.01×10⁻³	-
-	精度：±0.3×10⁻³	-

介损角正切测量（续）

电阻	范围：0.1 MΩ ... 5 GΩ（兆欧... 吉欧）
分辨率	0.1/1/10/100 MΩ（兆欧）
精度	典型值 10%
电容	范围：0 ... 20 μF（微法）
分辨率	0.01/0.1/1 nF（纳法）和 0.01/0.1 μF（微法）
精度	典型值 20%

其他特性

交流电源	110 ... 240 V（伏特），50/60 Hz（赫兹），*大功耗 240 VA（伏安）
电池供电	局部放电（PD）：内置 6 V（伏特）、42 Wh（瓦时）电池，满负载续航：4 小时介损角正切（TD）：D 型可更换电池，满负载续航：2 个测试周
数据传输	USB B 型接口
测量控制	b2 Suite v1.8（标配）或 b2 Suite v2（可选）
环境条件	工作温度范围：-5 ... +45 °C（摄氏度）/ 23 ... 113 °F（华氏度）存储温度范围：-20 ... +65 °C（摄氏度）/-4 ... 149 °F（华氏度）

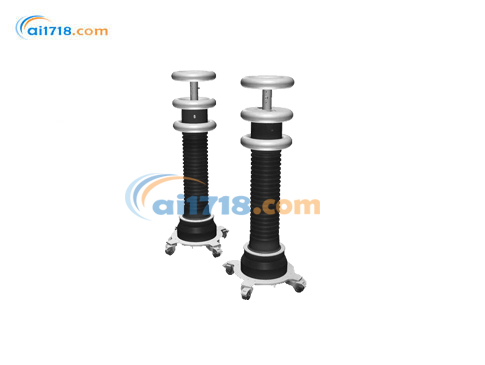

尺寸（长 × 宽 × 高）	耦合电容器：长度 1780 mm × 直径 660 mm（长度 70.0 英寸 × 直径 26 英寸）高压滤波器：长度 1780 mm × 直径 660 mm（长度 70.0 英寸 × 直径 26 英寸）
重量	耦合电容器：90 kg（千克）/ 198.4（磅）高压滤波器：90 kg（千克）/ 198.4（磅）
奥地利B2 PDTD200-2局部放电诊断系统文档
