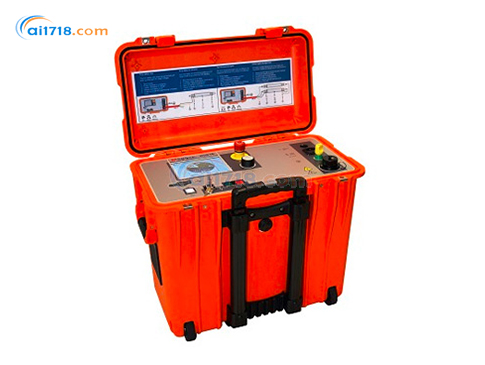

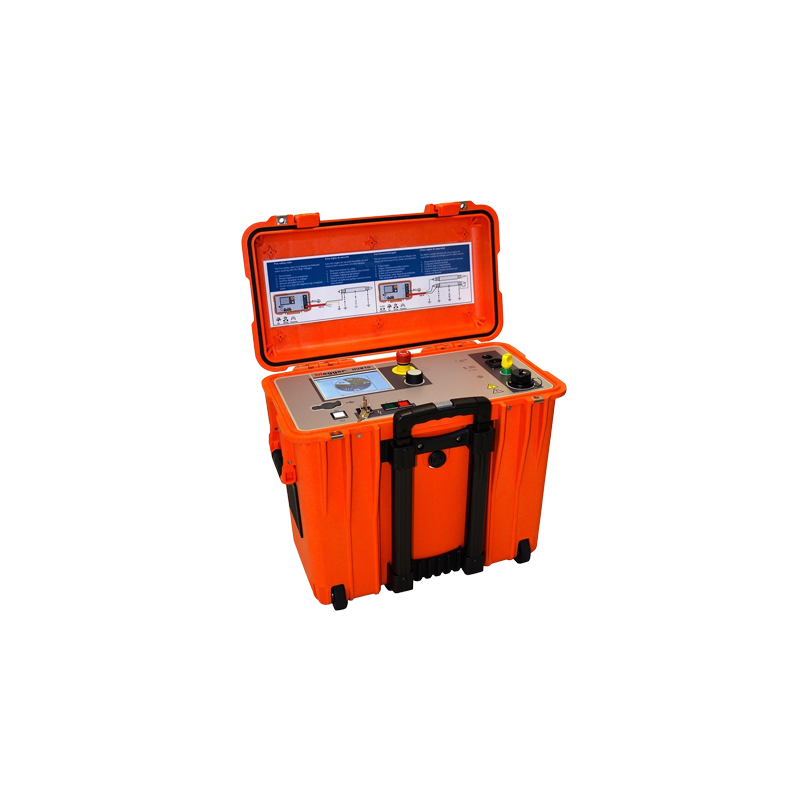

美国MEGGER HVB10高压电桥电缆故障定位仪由爱仪器仪表网代理，本产品是一款高精度、高电压的电桥，设计用于定位电缆和护套故障、进行护套检测、*定位护套检测，特别适用于较长的HV电缆。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

HVB10高压电桥电缆故障定位仪简介：
•HVB10是一款高精度、高电压的电桥，设计用于定位电缆和护套故障、进行护套检测、*定位护套检测，特别适用于较长的 HV 电缆。
•HVB10具有超高分辨率、间歇性故障检测功能以及对电缆进行更快速充电的负载自适应能力。
•对于希望减少停机时间、加快电源维修速度（例如导引电缆和通讯电缆）的所有公用事业来说，HVB10是一款不可或缺的工具。

HVB10高压电桥电缆故障定位仪特点：
•*测量和准确度
•自动测试序列
•双极性预定位，消除外部影响因素
•检测和指示错误连接
•仅一根 HV 连接电缆
•完全不依赖于辅助线上的参数

•easyGo 操作系统

为何选择 HVB10？
既然已有基于 ARM 架构的预定位技术，为何还需要高压电桥？
对于其他基于反射原理的*技术存在局限性的场景（例如海底电缆等长距离电缆），HVB10 仍能实现故障定位。
基于时域反射仪（TDR）的反射技术在交叉互联电缆上会产生极大的反射信号，从而限制测量距离。
反射测量基于阻抗测量，而 HVB10 基于电阻测量。在故障原因相同的情况下，电阻值与阻抗值可能完全不同。
HVB10 的预定位测量与常见的反射测量或电弧反射测量（ARM）预定位技术可提供互补信息，这对于复杂故障场景（需基于可靠依据做出关键决策）*帮助。

HVB10 高压电桥功能详情
电缆故障定位
HVB10 能*对电缆断路故障和短路故障进行预定位，还可检测基于脉冲反射法无法预定位的高电阻导体故障。
该高压电桥配备强大的放电单元，可对电容高达 25 微法（μF）的电缆进行安全放电。每次测试前，仪器会进行电容测量，确保预期放电能量不超过额定参数，从而避免损坏 HVB10。这一特性使其非常适用于长距离电缆及其参数检测。
护套故障预定位
护套故障预定位过程自动进行，仅需输入峰值测试电压和电缆长度两个参数。若无法获取电缆长度，故障距离将以长度百分比形式显示。
HVB10 会自动对所有测量数据进行分析，为用户提供测试结果报告及护套状态说明。
护套故障*定位
HVB10 提供两种护套故障*定位方式：
通过标准脉冲直流和阶跃电压法（需搭配接地故障探头，如本公司的 ESG NT2）
通过 3 赫兹或 4.8 赫兹信号与 A 形架（A-frame）配合使用
供电方式
仪器可通过两种方式供电：
市电供电：支持 88 伏至 264 伏宽范围交流输入
内置可充电电池供电：单次充电至少可运行 2 小时，该电池也可通过 12 伏 / 24 伏直流输入充电

HVB10订购信息

产品名称	规格 / 数量	订单号
HV 测量电桥系统 HVB10-1	-	1012574
（包含以下组件）	-	-
HVB10-1 主机	-	1004820
含 EasyProt 软件的 USB 驱动器	-	890017185
附件包中的 HVB10 电缆套装	-	1004032
（电缆套装包含以下组件）	-	-
HSK 40-6 高压测试线（适用于 HVB10-1，6 米）	1 件	2008422001
EK 11 接地线（5 米，绿黄双色）	1 件	820024352
AK 49-B 夹子（绿黄双色）	1 件	810003846
MK 053-B 测试线（蓝色）	2 件	810003176
AK 43-B 夹子（蓝色）	4 件	810003848
LK 13 车载充电适配器（3.5 米）	1 件	810000006
NKG 1 电源线（2.5 米，3×1 平方毫米，灰色）	1 件	810000024
电源线（2.5 米，3×1 平方毫米，灰色，英国版）	1 件	118307335
电源线（2 米，美国版，JEC 标准）	1 件	502025220
HVB10 说明书（西班牙语版）	-	83230
HVB10 说明书（英语版）	-	83041
可选配件	-	-
高压附件连接套装	-	1003344
（包含以下组件）	-	-
HKZ HVB-1 连接夹（黑色）	4 件	1003332
HKZ HVB-2 连接夹（红色）	2 件	1003333
魔术贴电缆扎带（黑色）	8 件	820020537
HVB10 连接套装说明书	-	2003767

HVB10高压电桥电缆故障定位仪规格

参数类别	具体规格
输出电压	0…10 千伏（kV）直流，双极性
输出电流	0.5…1.5 千伏时为 200 毫安（mA）；5 千伏时为 60 毫安；10 千伏时为 30 毫安
*大测试对象电容	25 微法（μF）
测试电压	0…-10 千伏
预定位方法	电压降法（自动）
精度	±0.1%
*定位电压	0…-10 千伏直流，脉冲式
电压比值	0.5:1 / 1:2 / 1.5:0.5 / 1.5:3.5
脉冲频率	用于 A 形架时为 3 赫兹和 4.8 赫兹
供电电压（交流）	88 伏…264 伏，50/60 赫兹（Hz）
直流供电（仅充电）	12/24 伏直流
内置电池	镍氢（NiMH）电池，容量 340 瓦时（Wh）
电池工作时间	约 2 小时
功耗	*大 500 伏安（VA）
显示屏	320×240 像素液晶显示屏（LCD），带 LED 背光
接口与存储	USB 接口；2GB 闪存（用于系统数据存储）
数据记录	通过 USB 闪存盘
工作温度	-25°C…+55°C，相对湿度*高 93%
存储温度	-40°C…+70°C
尺寸（宽 × 高 × 深）	500×457×305 毫米（mm）
重量与防护等级	25 千克（kg）；防护接地（Class I）
依据 IEC 60529 标准的防护等级	IP53（盖子关闭状态下）

* 注：我们保留对技术参数进行更改的权利

补充技术参数：1 千米电缆在 10 千伏电压下的*大故障电阻

故障位置位于电缆长度 50% 处（按截面积划分）

电缆截面积（平方毫米）	25	150	240	300	630	1200
铜（CU）导体	670 兆欧（MΩ）	110 兆欧	69 兆欧	55 兆欧	26 兆欧	13 兆欧
铝（AL）导体	1 吉欧（GΩ）	176 兆欧	110 兆欧	88 兆欧	42 兆欧	22 兆欧

故障位置位于电缆长度 10% 至 90% 之间（按截面积划分）

电缆截面积（平方毫米）	25	150	240	300	630	1200
铜（CU）导体	132 兆欧（MΩ）	22 兆欧	13 兆欧	11 兆欧	5.2 兆欧	2.7 兆欧
铝（AL）导体	209 兆欧（MΩ）	34 兆欧	21 兆欧	17 兆欧	8.3 兆欧	4.3 兆欧
