美国MEGGER SFX12/SFX16便携式电缆测试和故障定位系统-爱仪器仪表网

美国MEGGER SFX12/SFX16便携式电缆测试和故障定位系统由爱仪器仪表网代理，本产品是可对低压和中压电缆进行测试和故障定位的移动系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

SFX12/SFX16便携式电缆测试和故障定位系统简介：

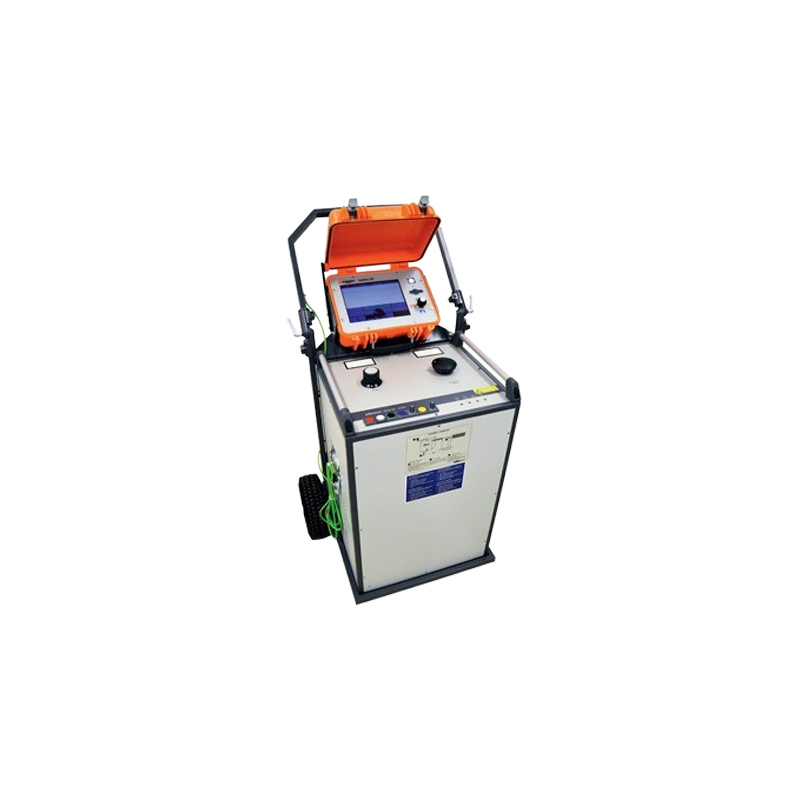

Surgeflex 设备是一款用于低压和中压电缆测试与故障定位的移动系统。其强大的 ARM®（电弧反射法）用于预定位高阻故障。必要时，可在所有电压等级下通过短时烧穿对故障进行调节。
Teleflex SX 通过全新的触摸屏和成熟的控制旋钮功能进行操作。界面显示在 10.4 英寸明亮清晰的显示屏上。Teleflex SX 经过专门设计，可应对电力电缆故障定位过程中快速发生的各种情况。easyGO 操作模式简化为必要步骤，其中大部分步骤自动运行。新硬件采用改进的参数，包括采样频率、脉冲宽度和脉冲幅度，以确保更大的范围和*高的分辨率。

高浪涌能量为通过声学方法*确定电缆故障位置提供了必要的功率。大轮子使该设备适合在现场轻松操作。用于接地、电源和高压的连接电缆在设备后部易于获取。

SFX12/SFX16便携式电缆测试和故障定位系统特点
采用*新 Teleflex SX 技术，实现安全快速的故障定位
高浪涌能量，有效*定位故障
包含多种故障定位方法

SFX12/SFX16便携式电缆测试和故障定位系统模式
对称 / 非对称反射测量
差值测量 / 比较
ARM® 电弧反射法
ICE 脉冲电流去耦法
DECAY 行波法

IFL 间歇性故障定位

SFX12/SFX16订单信息

产品	订单号
Surgeflex 12-1100	SFX12P-1100-P-SX-N
Surgeflex 16-2000，包括：浪涌单元 SPG 16、4/8/16 kV、2000 J（带 ARM 和 16 kV ICE）、测试电压高达 24 kV、230 V 交流输入、电缆组、手推车、2000 VA 分离变压器、TFX SX	SFX16P-2000-P-SX-N
选项：
digiPHONE+	1003316-S
digiPHONE+ NT 套装	1003317-S
ESG NT 套装	1004629-S

SFX12/SFX16便携式电缆测试和故障定位系统规格

范围	20 m…160 km @ v/2 = 80 m/μs
脉冲宽度	20 ns…10 μs
脉冲幅度	10…50 V
距离测量精度	±0.2% 的测量范围
分辨率	0.1 m @ v/2 80 m/µs，1.0 cm @ v/2 < 40 m/µs
采样率	高达 400 MHz
增益	-37…+37 db
衰减补偿	0…+22 dB（用于 ProRange，可调 0…*）
传播速度 v/2	10…149.9 m/μs、ft/μs 或 nvp
动态范围	>80 dB
输出阻抗	50 Ω
补偿	10 Ω…500 Ω，可调
ARM 触发	通过 ΔU 触发或 L  H 边沿触发自动适配
ARMslide	一次 ARM 触发可进行 15 次测量
盲区	无
耐电压输入	<400 V，仅配合分离滤波器使用
显示屏	10.4 英寸彩色 TFT XGA 1024x768，触摸屏，600 cd/m²，LED 背光，可调光
数据存储	2 GB mSATA（用于程序和数据）
连接器	以太网、USB、BNC、CAN（可选 LON）
防护等级	关闭时 IP 65，开盖时 IP 54
电源	110…240 V，50/60 Hz，30 VA；10 V…17 V DC，3.8 A
尺寸（宽 x 高 x 深）	362 x 195 x 306 mm（可选 19 英寸，6 HU）
重量	10 kg
工作温度	-10°C…+50°C
存储温度	-20°C…+60°C

高压模块

	SPG 12	SPG 16
测试	0…17 kV	0…24 kV
浪涌	0…3 kV；1100 J 0…6 kV；1100 J 0…12 kV；1100 J	0…4 kV；2000 J 0…8 kV；2000 J 0…16 kV；2000 J
烧穿	0…12 kV；200 mA	0…16 kV；200 mA
浪涌频率	3…10 秒，单脉冲	3…10 秒，单脉冲
护套故障定位	0…5 kV，120 mA	0…5 kV，120 mA
防护等级	IP 20	IP 20
保护类别	I	I
工作温度	-10°C…+50°C	-10°C…+50°C
重量	约 135 kg	约 135 kg
MEGGER SFX12/SFX16便携式电缆测试和故障定位系统文档
