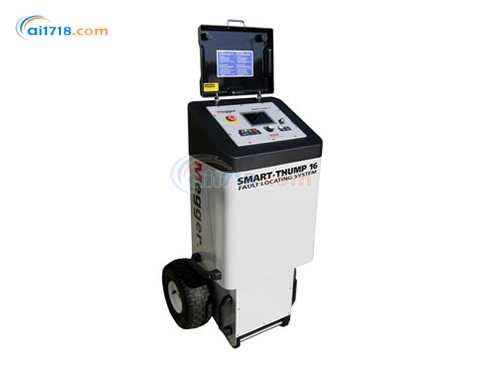

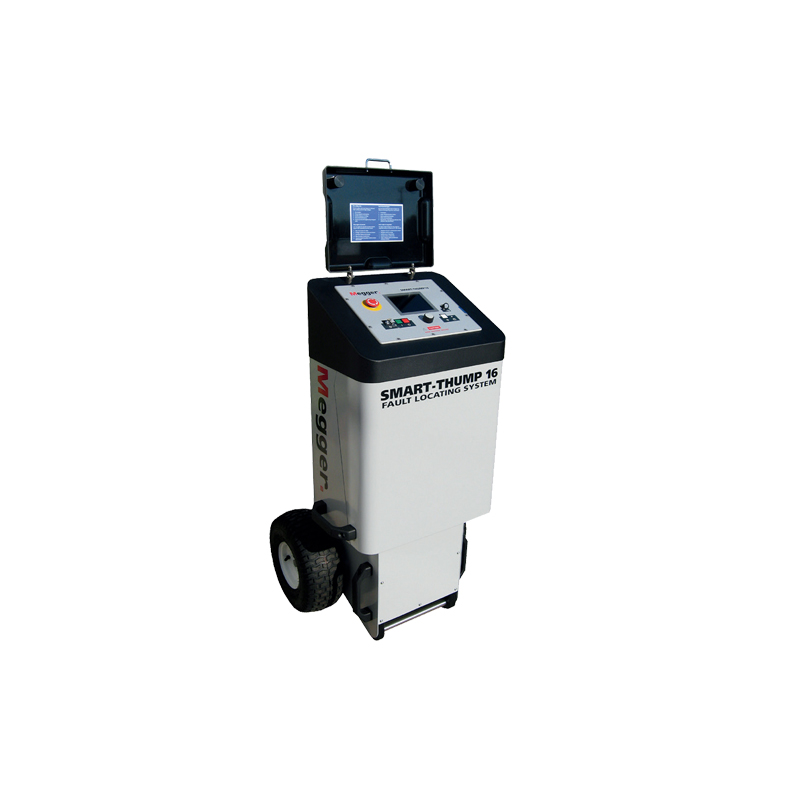

美国MEGGER Smart Thump 16（ST16）便携式电缆故障定位系统-爱仪器仪表网

美国MEGGER Smart Thump 16（ST16）便携式电缆故障定位系统由爱仪器仪表网代理，本产品是安全、高效、易于使用的解决方案，可以快速识别、预定位和*定位电力电缆的各类故障。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

Smart Thump 16便携式电缆故障定位系统简介：

SMART THUMP ST16 便携式电缆故障定位系统可提供安全、高效且易用的解决方案，能快速识别、预定位和*定位电力电缆的各类故障。该系统（ST16）的研发旨在满足典型的低压 / 中压配电电缆故障定位市场需求。
（一）电路参数
系统电压*高可达 35 kV
绝缘材质：乙丙橡胶（EPR）或交联聚乙烯（XLPE）
典型导体截面积：34 mm² - 250 mm²
典型电路长度：100 米 - 5000 米
（二）典型终端用户
电力公司运营部门
市政电气部门（含路灯维护）
私人电网运营商
高压电气承包商
服务公司
港口管理局
矿业企业
机场
*事基地
石油化工及造纸企业
（三）核心技术与功能
ST16 设备集成了 HDW 公司的 “E-Tray” 技术，该技术已在其他产品（如 EZThump、EZ-Restore Overdrive）中得到验证，并将应用于未来的 Megger 产品。E-Tray 技术的独特之处在于，用户可通过直观界面访问并操作所有功能，无需进行调节，软件会提示下一步合理操作。
在 8 kV/16 kV 电压下输出 1500 J 能量
具备 16 kV 直流高压耐压测试和绝缘电阻测试功能
“Easy Go” 自动测试序列，支持耐压测试、预定位和*定位
为用户解读测试结果
配备 5.7 英寸半透半反式彩色显示屏
设有 USB 接口

Smart Thump 16便携式电缆故障定位系统产品应用
SMART THUMP ST16 是新一代先进的地下电缆故障定位系统。与传统仅含 “雷击发生器（Thumper）” 的系统相比，它所需的培训更少，且是*一款内置智能功能、可解读初始测试序列结果的故障定位仪。通过 “旋转 - 点击” 式旋钮操作，用户可在一个便捷的控制台前自动完成耐压测试、预定位和故障*定位，无需进行任何调节。设备会自动设置 “雷击电压”，以*大限度降低电缆所承受的应力。
ST16 具备自动安全检查功能（F-Ohm 功能），可防止用户因接地连接错误或不良而面临风险。其配备的重型轮子适用于崎岖地形，且该设备可*安装在车辆上（提供车载版本）。

Smart Thump 16便携式电缆故障定位系统特点：
该全集成系统可通过内置电池 / 逆变器、外部 12 V 直流电源或 110/230 V 交流电源供电。其他特点如下：
“Quick-Steps（快速步骤）” 功能：特别适合不经常使用该设备的操作人员
“Expert Mode（专家模式）”：为有经验的用户提供多达 20 项额外的时域反射仪（TDR）功能，以优化故障定位结果
可自定义配置的 TDR 功能菜单
*高 16 kV 直流测试，可显示绝缘电阻值
坚固的粉末涂层外壳，防护等级达 IP54
“Safe Op（安全操作）” 检查：防止用户因接地连接错误或不良而面临风险
“Easy Go” 操作：无需长时间培训
维修时可快速接触所有组件

SMART THUMP ST16订购信息

项目	订购编号	项目	订购编号
标配配件		电缆架与电缆卷盘（适用于北美和墨西哥以外市场）
6 英尺（1.8 米）主电源连接线组（美标 / SCHUKO 欧标 / 英标）	1003-889	C401 电缆架系统：高压 50kV，230V 交流电源，接地线，每根 125 英尺	1003-916
说明书	AVTMST16	C403 电缆架系统：高压 50kV，接地线，每根 125 英尺	1003-917
可选配件		C403HT 电缆架系统：高压 50kV，接地线，每根 125 英尺，带 15 英寸轮手推车	1003-918
15kV 弯角 14mm 母头 MC 连接器	865000100100000	C403-150 电缆架系统：高压 50kV，接地线，每根 150 英尺	1003-919
25kV 弯角 14mm 母头 MC 连接器	865000200100000	2 个独立手推电缆卷盘（高压和接地），每根 125 英尺	1003-930
35kV 弯角 14mm 母头 MC 连接器	865000300100000	北美和墨西哥以外市场电缆卷盘的标准接头
Digiphone Plus 浪涌波接收器	1003316-S	高压输出电缆：带电池夹的 10mm 母头 MC 连接器
ESG NT 数字接地故障定位仪	1004629-S	高压返回（远端）：带电池夹的 10mm 母头 MC 连接器
电缆架与电缆卷盘（适用于北美和墨西哥市场）		电缆卷盘高压输入：10mm 公头 MC 连接器
C401 电缆架系统：高压 50kV，115V 交流电源，接地线，每根 125 英尺	864000100100000	高压返回：10mm 公头 MC 连接器
C403 电缆架系统：高压 50kV，接地线，每根 125 英尺	864000200100000	北美和墨西哥市场电缆卷盘的标准接头
C403HT 电缆架系统：高压 50kV，接地线，每根 125 英尺，带 15 英寸轮手推车	864000200200000	高压输出电缆：14mm 公头 MC 连接器
C403-150 电缆架系统：高压 50kV，接地线，每根 150 英尺	864000200300000	电缆卷盘高压输入：14mm 母头 MC 连接器
2 个独立手推电缆卷盘（高压和接地），每根 125 英尺	864002002500000	高压返回：开口铲形接线片（挂钩）
免责声明		我们保留技术变更的权利

订购信息
SELECT MOUNTING OPTION	MOUNT	REMOTE CONTROL	POWER	ST16	MODEL
	MOUNT	REMOTE CONTROL	POWER	ST16	Ww	XX	YY	Z
	CART	NO	AC/Battery /EXT DC	Cart mounted Unit,Standard,3 Power Options:AC120/230V 50/60Hz,Internal Battery 12V,External 12VDC	M1
	TRUCK	NO	AC/EXT DC	Truck Mount Unit AC only /ext.DC option	M2
	TRUCK	NO	AC ONLY	Truck Mount Unit AC only	M3
	CART	NO	AC ONLY	Cart mounted Unit AC Only	M4
	TRUCK	YES	AC ONLY	Truck Mount Unit AC Only /remote control	M5
	TRUCK	YES	AC/EXT DC	Truck Mount Unit AC Only /remote control/ext.DC option	M6
SELECT CABLE LENGTH				12ft Custom Cable		12
				25 ft Custom Cable		25
				50 ft Standard Cable		50
SELECT CABLE TERMINATION				14 mm Male MC with Hotline Clamps(North America)			T1
				14 mm Male MC with Vise Grips(North America)			T2
				Hardwired to Battery Clamps on HV&“G”Clamp to Ground(No MC Connectors)			T3
				10 mm Female MCwith Battery Clamps(exduding North America)			T4
SELECT SOFTWARE OPTION (Selection of software option can be any combination)				ICE (Surge Pulse)				I
				Sheath fault testing/Secondary Fault Locating				H
				Sectionalizing Software				S
				Manual voltage Selection				M

ST16便携式电缆故障定位系统规格

雷击发生器（Thumper）

工作模式	电压范围
电弧反射法（ARM®）	0-8 kV / 0-16 kV
ICE 浪涌脉冲	0-8 kV / 0-16 kV
直接浪涌（雷击）	0-8 kV / 0-16 kV
直流高压（DC-HV）耐压测试与电阻读数（Ω）	0-8 kV / 0-16 kV
烧穿 / 故障调节	0-5 kV / 10 kV
护套故障测试与*定位 / 二次故障定位（可选）	-
