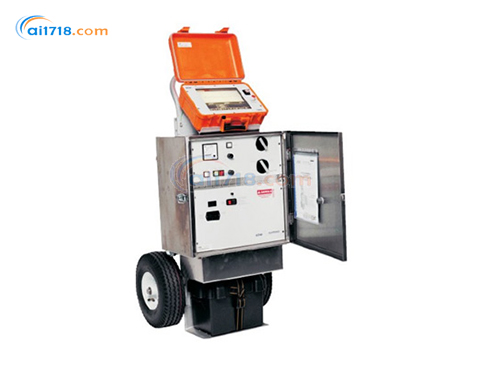

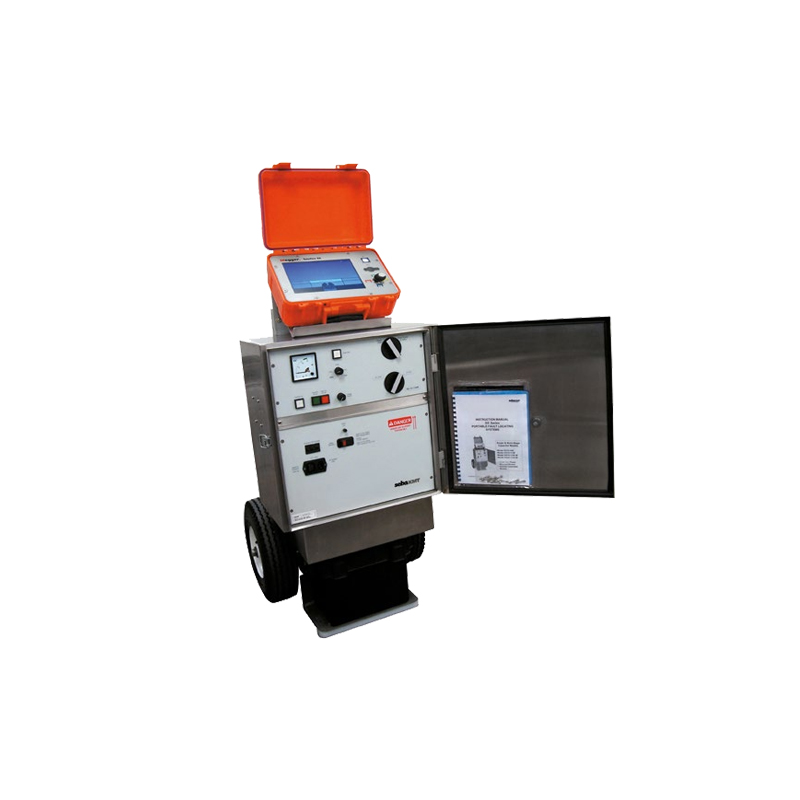

美国MEGGER SFX15/SFX25电缆故障定位仪由爱仪器仪表网代理，本产品在1150焦耳的能量下可分别输出15kV和25kV电压，可以定位所有URD系统的故障。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

SFX15/SFX25电缆故障定位仪简介：
•SFX15（Surgeflex15）和SFX25（Surgeflex25在1150）焦耳的能量下可分别输出15kV和25kV电压，可以定位所有URD系统的故障。
•SFX15/SFX25装置配备ARM滤波器，可切换的电容器使其在各个电压下都能输出所有能量，以及全新的10.5英寸彩色自动雷达屏幕。
•SFX15/SFX25是经验丰富的故障定位工程师的明智选择。
•对于需要更大功率和更多故障定位功能的客户，Megger提供了Surgeflex15-1150M和 Surgeflex25-1150M。这些系统专为更频繁使用设备且经验丰富的用户而设计。
•SFX15/SFX25优点在于全功能雷达，以及满足所有类型配电系统进行故障定位所需的能量需求。

SFX15/SFX25电缆故障定位仪特点：
•专注于URD电缆
•完全独立
•自动确定故障距离
•可在低压和中压电网中进行测试
•设计极其坚固

•独立操作

SFX15/SFX25订购信息

产品项	产品类别编号
Surgeflex 15-1150 型故障定位系统	—
Teleflex SX 模块	—
包含以下组件： - digiPHONE + 型*定位接收器 - Ferrolux 型音频频率电缆追踪仪与故障定位仪 - 车载安装版本（不含电池、逆变器及推车）	—

产品项

产品类别编号

Surgeflex 15-1150 型故障定位系统

—

Teleflex SX 模块

—

包含以下组件：

- digiPHONE + 型*定位接收器

- Ferrolux 型音频频率电缆追踪仪与故障定位仪

- 车载安装版本（不含电池、逆变器及推车）

—

SFX15/SFX25电缆故障定位仪规格

设备 / 模块	技术参数	规格详情
系统（System）	浪涌频率	3-9 秒
	电池运行时间	约 1.5 小时（1150 焦耳）
	市电供电	230 伏；50/60 赫兹（可选 110 伏）
	尺寸（宽 × 高 × 深）	600×1250×600 毫米
型号（含 Teleflex SX、电池及电缆）	型号名称	Surgeflex 15-1150
	测试与浪涌电压	0-7.5 千伏；1150 焦耳 0-15 千伏；1150 焦耳
	重量	约 110 千克
Teleflex SX 模块	操作方式	电容式触摸屏与拨盘
	测量范围	20 米 - 160 千米（当波速 / 2=80 米 / 微秒时）
	脉冲宽度 / 幅度	20 纳秒 - 10 微秒 / 30-50 伏
	分辨率	当波速 / 2=80 米 / 微秒时，分辨率为 0.1 米；当波速 / 2＜40 米 / 微秒时，分辨率为 1 厘米
	增益	-37 至 + 37 分贝
	衰减补偿	ProRange 模式下为 0 至 + 22 分贝（可调节 0-*）
	采样率	*高 400 兆赫兹
	传播速度	波速 / 2=10-149.9 米 / 微秒、英尺 / 微秒或波速百分比（nvp）
	动态范围	＞80 分贝
	补偿电阻	8 欧姆 - 500 欧姆（可调节）
	输入耐压	＞400 伏
	ARM 滑动测量	单次 ARM 测量可完成 15 次数据采集
	盲区	无
	工作模式	对称 / 非对称反射测量、差值测量 / 对比、所有电弧反射法（ARM）、所有冲击电流去耦法（ICE）、行波衰减法（DECAY）、间歇性故障定位法（IFL）、电弧反射烧穿法

技术参数项	规格详情
显示屏	10.4 英寸 TFT XGA 显示屏，分辨率 1024×768，亮度 600 坎德拉 / 平方米，采用 CCFL 背光
数据存储	4GB mSATA 存储介质，用于存储程序与数据
接口	包含以太网接口、USB 接口、BNC 接口、CAN 接口，可选配 LON 接口
防护等级	机盖关闭状态下防护等级为 IP65，机盖打开状态下防护等级为 IP54
供电	支持 110-240 伏交流供电（频率 50/60 赫兹，功率 30 伏安），也可外接 12 伏电源
(W x H x D)（尺寸：宽 × 高 × 深）	无相关数据
重量	10 千克
工作温度	范围为 - 10℃至 + 50℃
存储温度	范围为 - 20℃至 + 60℃
