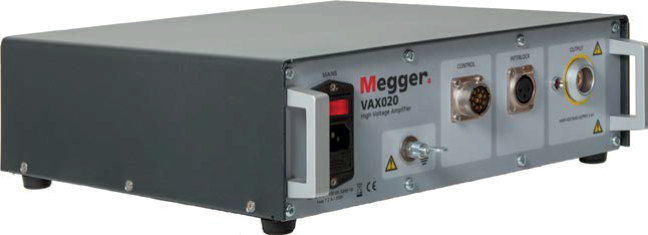

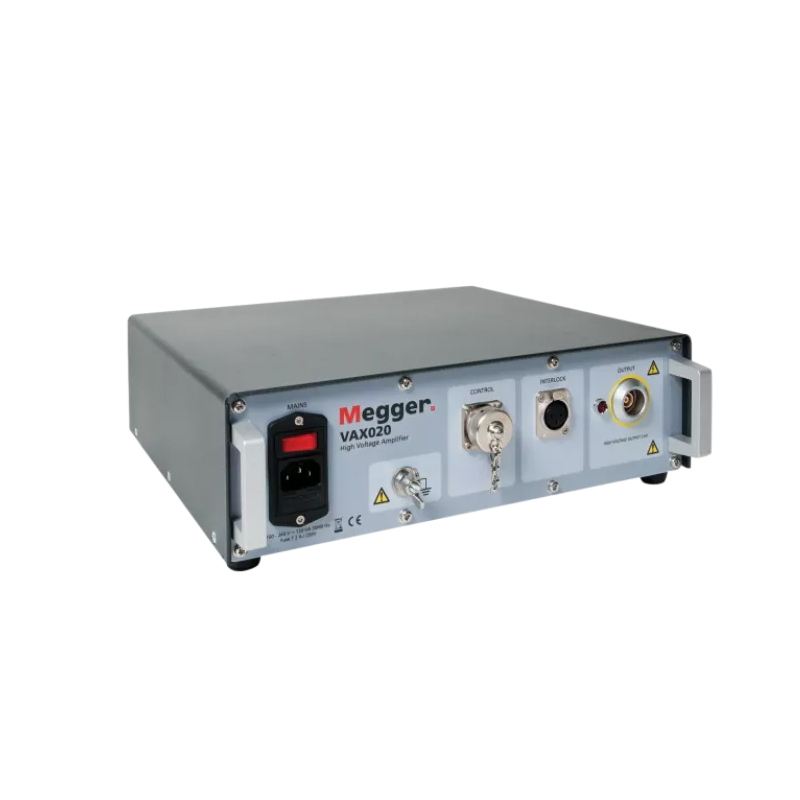

美国MEGGER VAX020高压放大器由爱仪器仪表网代理，VAX020將IDAX的测试电压从200 V（峰值）扩展到2 kV（峰值）。这提高了在高干扰环境下例如超高压直流变电站进行*测量的能力。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

VAX020高压放大器简介：
•VAX020高压放大器將IDAX的测试电压从200 V（峰值）扩展到2 kV（峰值）。这提高了在高干扰环境下例如超高压直流变电站进行*测量的能力
•独立的VAX020高电压放大器能够在2 kV电压下测量电容和介损
•经过时间检验的纯DFR/ FDS技术，拥有*佳的性能
•VAX020高压放大器广阔的频率范围，DC至1 kHz
•结构紧凑，VAX020的重量小于5公斤

VAX020高压放大器描述：
•VAX020將IDAX的测试电压从200 V（峰值）扩展到2 kV（峰值）。这提高了在高干扰环境下例如超高压直流变电站进行*测量的能力。

•除了50/60 Hz电容和介损（功率因数）的测量，通过测量介电响应，仪器还能给出更多高压绝缘的状态信息。这项技术同样能够评估油纸系统中的水含量状况。

测试系统

IDAX系列的绝缘诊断设备能够测试工频和广阔的频率下（通常从mHz到kHz）绝缘的电容和介损。这种变频介损技术被称为介电频率响应（DFR）或频谱图（FDS）。IDAX和VAX高压放大器是*套用于现场测试的设备，15年前研制成功，很快*成为了变压器、套管和电缆DFR测试的标准设备。

VAX020高压放大器特点：
•电介质响应测试是评估绝缘特性的强大工具在油浸式变压器水含量评估这个方面，DFR/FDS是很好的方法。Megger仪器采用了纯正的交流DFR/FDS技术，这项已被全所认可。
•Megger IDAX分析仪与VAX020高压放大器配合使用可提供*广阔的测试频率范围和测试电压范围。IDA/IDAX/VAX020是现场电介质测试的仪器，在全球有超过15年的测试经验。
•IDAX可被用于变电站的现场测试，可有效地抵御电磁干扰。通过VAX020高压放大器，对于干扰的抑制能力得到了进一步的加强。是的即使在*严苛的高压变电站下，都可以得到所有变压器或套管的正确值

VAX020高压放大器应用：
可进行以下元件的电容和介损测试：
•电力变压器
•套管
•互感器 (CT/VT)
•发电机和电动机

•绝缘油

VAX020订购信息

产品项	型号
VAX 020 高压放大器	AF-59090
随附配件	-
电源线	-
接地线	GC-30070
控制电缆（1 米 / 3 英尺，用于连接 IDAX）	GC-30601

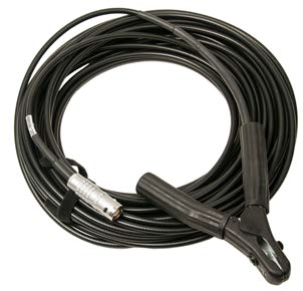

高压电缆（20 米 / 65 英尺）	GC-30350
联锁装置	AF-90010
运输箱	GD-30055

VAX020高压放大器规格

环境
应用场合	仪器可用于中、高压变电站和工业环境
环境温度
操作	-20°C 至 +55°C (-4°F 至 +131°F)
储存	-40°C 至 +55°C (-40°F 至 +131°F)
湿度	＜90%RH, 非凝结
CE-标识
EMC	2004/108/EC
LVD	2006/95/EC
常规
电压	100 – 240 V AC, 50 / 60 Hz
功耗	120 VA (max)
尺寸
仪器	335 x 300 x 99 mm(17.7” x 6.3” x 16.1”)
运输箱	520 x 430 x 220 mm(20.5” x 17” x 8.7”)
重量	不含电缆4.4 kg (9.7 lbs)
接口
控制接口	将VAX020和IDAX连接到一起。 VAX020 可与以下IDAX系统兼容: IDAX-206, IDAX-206 FR, IDAX300 和 IDA200
联锁	联锁装置的连接
输出
电压	2 kV (峰值)
电流	50 Hz以上50 mA (峰值) 10 Hz 以下逐渐下降到 30 mA (峰值)
频率范围	DC – 1 kHz
电容负载	0 – 20 µF, 80 nF @ 2 kV, 50 Hz
