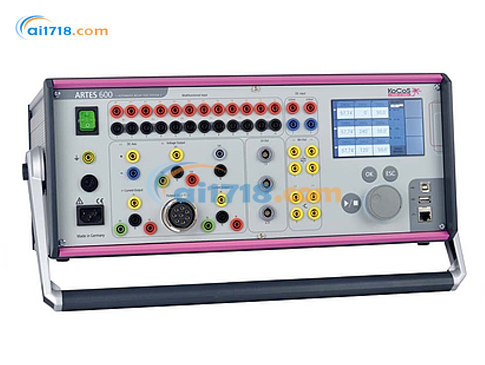

ARTES 600 继电保护测试系统产品简介：
ARTES 600 是用于测试所有类型保护继电器的紧凑型通用解决方案。由于集成控制单元、重量轻和噪音小，坚固的测试系统同样适合现场使用以及实验室使用。
即使是*苛刻的测试任务也可以通过 ARTES 600 轻松完成。 4 个电压输出和 6 个电流输出具有特别高的输出功率，可以对静态、数字和变压器供电继电器进行三相测试。甚至无需额外设备即可进行差动保护继电器的三相测试。
强大、*、多功能
新型放大器和测量单元
将放大器的高输出功率和高精度结合在一个设备中的要求通过 ARTES 600 *实现。 ARTES 600 具有强大且高精度的放大器、多功能测量输入以及易于操作和操作的特点，是三相继电器测试的理想解决方案。
符合人体工学，轻松快捷
全新 TJCP 用户界面
全新内部 TJCP 用户界面是一大特色。凭借采用 Smart-Touch 技术的高分辨率 5 英寸触摸屏，无需连接外部 PC 即可快速轻松地进行许多测试。清晰、全新结构的用户界面直观地引导用户实现目标。
用户使用符合人体工程学的旋转选择轮进行的操作（例如改变幅度、相位角或频率）均可实时执行而不会延迟。旋转选择轮中集成的光环和额外的声音信号可在设置和测试期间提供有关当前系统状态的信息。
此外，新的 TJCP 用户界面还提供各种通信接口，如 USB、3 x 以太网和 Wi-Fi 以及内部 GPS 接收器单元。
紧凑、坚固、面向未来
新硬件架构的特点
第四代 ARTES 体现了 25 多年的自动继电器测试系统开发和制造经验。尽管性能和通道数量更高，但仍保留了以前版本的优点，例如紧凑而坚固的设计、重量轻和噪音低。除了更高的性能之外，新硬件还具有许多特殊功能，进一步提高了ARTES 600的实用性和多功能性。
用于测量模拟和二进制信号的多功能输入
12 个多功能输入被分配到 6 个电气隔离的组。除了二进制信号外，还可以记录模拟量。可以自由调整响应阈值和响应范围以进行评估。
通过并联操作，测试电流可达 96 A
电流放大器提供的*大测试电流为 6 x 32 A。通过并行操作电流输出，三相应用*多可输出 3 x 64 A，单相应用*多可输出 96 A。
用于连接测试对象的发电机插座
可以通过发电机插座随意接三种电压和三种电流。使用发电机连接线，可以轻松、安全且快速地建立测试对象和测试设备之间的连接。
高精度小信号输出
特殊的“低电平”输出具有非常高的精度，可以使用小信号输入来测试保护装置。*模拟了罗氏线圈等不同传感器的行为。
独立直流输出
独立直流电源可用于例如为测试对象供电。设置范围为 12 至 260 VDC。
通过 4 个二进制输出输出控制命令
输出期间，可以与模拟量并行实时输出 4 个二进制信号。
通过 LED 发出所有状态的信号
快速看一眼*足以看到哪些输出处于活动状态以及二进制输入和输出处于哪些状态。
在垂直设备位置操作
所有连接和接口都位于设备的前面。如果空间有限或没有工作台，ARTES 600 也可以垂直操作。
| 常规参数 | 频率范围 | DC…3kHz |
|---|---|---|
| 瞬态信号 | 频率分辨率 | 0.001Hz |
| 频率精度 | 误差 < 0.01% | |
| 相位分辨率 | 0.001° | |
| 相位精度 |
误差 < 0.05° 注 1) |
|
| 相位角 | 0…360° | |
| 电压输出 | 4 相（L-N） |
4 x 0…300V / 75VA 注 3)、注 4) |
| 3 相（L-N） |
3 x 0…300V / 100VA 注 3)、注 4) |
|
| 1 相（L-L） |
1 x 0…600V / 150VA 注 3)、注 4) |
|
| 分辨率 | 13mV | |
| 精度 |
误差 < 0.05% 注 1)、注 2) |
|
| 总谐波失真（THD） |
< 0.05% 注 1) |
|
| 电流输出 | 6 相 |
6 x 0…32A / 250VA 注 3)、注 4) |
| 3 相 |
3 x 0…64A / 500VA 注 3)、注 4) |
|
| 1 相 |
1 x 0…96A / 500VA 注 4) |
|
| 分辨率 | 1mA | |
| 精度 |
误差 < 0.05% 注 1)、注 2) |
|
| 总谐波失真（THD） |
< 0.05% 注 1) |
低电平信号输出
| 数量 | 3 组共 10 个输出端 |
|---|---|
| 输出范围 | 0…10Vpk |
| *大输出电流 | 20mA |
| 分辨率 | 300μV |
| 精度 | 误差 < 0.05% |
| 频率范围 | DC…3kHz |
| 瞬态信号 | DC…4kHz |
| 总谐波失真（THD） | < 0.05% |
| 频率分辨率 | 0.001Hz |
| 频率精度 | 误差 < 0.01% |
| 相位角 | 0…360° |
| 相位分辨率 | 0.001° |
| 相位精度 | 误差 < 0.05% |
| 直流输出 | 输出范围 | 12…260VDC |
|---|---|---|
| 输出功率 | 50W，*大 2A | |
| 精度 | 误差 < 5% | |
| 保护 | 过载和短路保护 | |
| 模拟输入 | 数量 | 2 |
| 测量范围 | 0…±20mA | |
| 精度 |
误差 < 0.05% 注 2) |
|
| 保护 | 通过数字高速隔离器实现电气隔离 | |
| 多功能输入 | 数量 | 12 |
| 测量范围 | 2/10/300/600VAC/DC | |
| 频率范围 | DC…6kHz | |
| 触发阈值 / 范围 | 0…300VDC，可自由配置，或用于测量无电位触点 | |
| 精度 |
误差 < 0.05% 注 2) |
|
| 电气隔离 |
6 个电气隔离组，每组 2 个测量输入 150V CAT IV；300V CAT III；600V CAT II |
|
| 安全等级 | - | |
| 二进制输出 - 继电器 | 数量 | 2 |
| 交流开关容量 | 0…250VAC，8A，阻性负载 | |
| 直流开关容量 | 0…300VDC，Imax = 8A，50W | |
| 保护 | 无电位且电气隔离的输出继电器 | |
| 二进制输出 - 晶体管 | 数量 | 2 |
| 开关频率 | 1kHz | |
| 开关容量 | 0…300VDC，50mA |
完整系统
参数类别
具体参数
电源电压
额定电压：100…265VAC，47…63Hz / 120…265VDC
额定功率：200W
结构
采用 19 英寸 4U 便携式机架结构，提手也可用作支架
尺寸（宽 x 高 x 深）：470 x 202 x 326mm（不含把手）
环境
工作温度：0…50°C
存储温度：-20…60°C
相对湿度：5 - 90%，无冷凝
通用标准 - 安全
EN 61010 - 1，150V CAT IV；300V CAT III；600V CAT II
EN 61326 - 1
EMC 抗扰度：EN 61000 - 6 - 2
-
