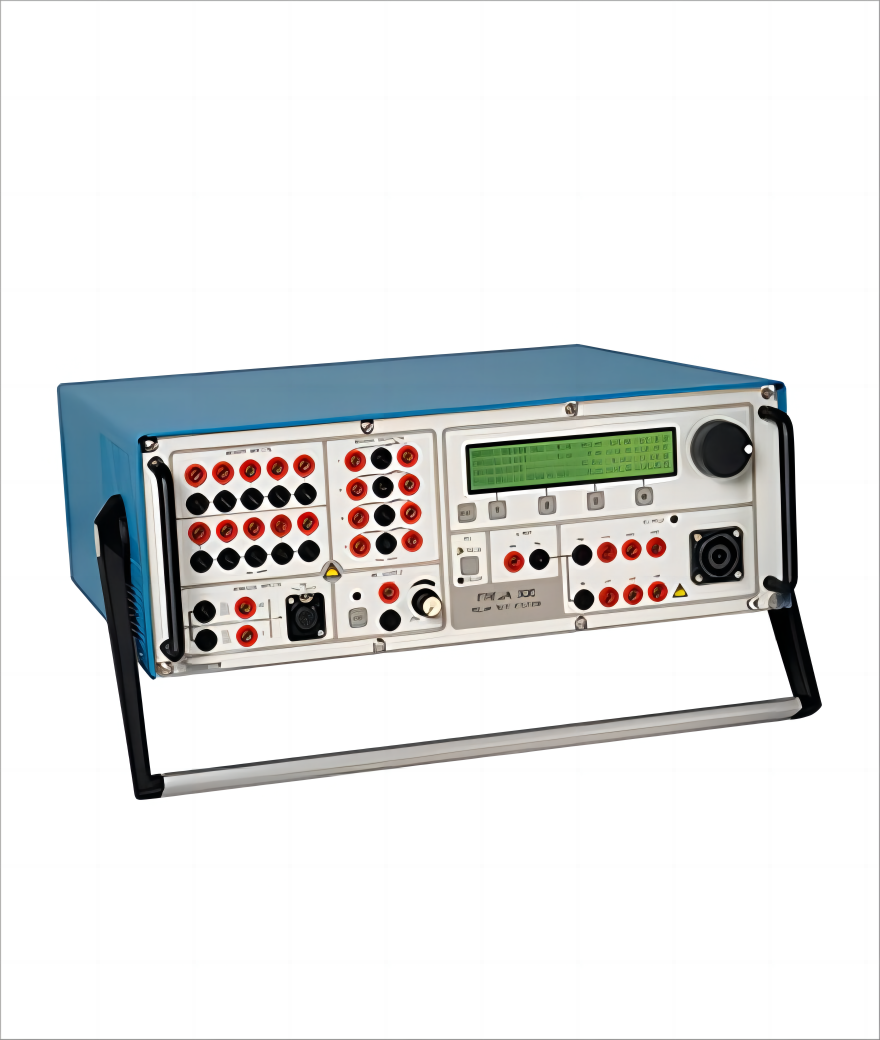

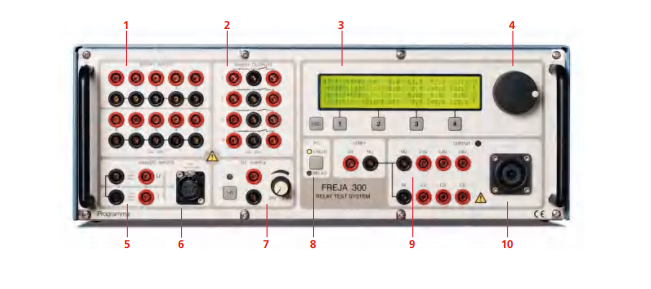

美国MEGGER　FREJA300继电保护测试仪

•用户可自行校准的设备

FREJA 300 应用场景
FREJA 300 主要用于保护继电器的二次测试，几乎可测试所有类型的保护继电器，具体可测试的 ANSI® 标准继电器类型如下：
距离保护继电器（21 号）
同步或同步检查继电器（25 号）
欠电压继电器（27 号）
方向性功率继电器（32 号）
欠电流或欠功率继电器（37 号）
负序过电流继电器（46 号）
过电流 / 接地故障继电器（50 号）
反时限过电流 / 接地故障继电器（51 号）
功率因数继电器（55 号）
过电压继电器（59 号）
电压或电流平衡继电器（60 号）
方向性过电流继电器（67 号）
直流过电流继电器（76 号）
相角测量或失步保护继电器（78 号）
自动重合闸装置（79 号）
频率继电器（81 号）
差动保护继电器（87 号）
方向性电压继电器（91 号）
电压与功率方向性继电器（92 号）

操作模式说明
（一）本地模式（无电脑连接）
通过旋转并点击旋钮即可轻松完成参数设置。退出时所有设置会自动保存，用户也可自定义设置名称并单独保存，以便下次测试时快速调用。显示屏还能实时显示当前生成的测量值，相当于同时提供三个电压表和三个电流表，显示所有发生器的均方根（RMS）值。
系统内置多个仪器程序，可在控制中心启动不同程序，并进行结果的保存与调取。由于测试设置 / 结果通过常规 Microsoft® 资源管理器界面保存，用户可自行创建测试对象结构。
（二）电脑连接模式（搭配 FREJA Win 软件）
FREJA Win 软件无需许可证文件，也无需 FREJA 测试装置的授权密钥。软件安装到电脑后，可自由控制任意一台 FREJA 测试装置。

功能与优势

FREJA Win 软件功能
FREJA™ Win 软件中的 “通用仪器程序”（General instrument program）是一款全面、易懂且用户友好的工具集，核心功能页面如下：
（一）连接页面（Connect page）
可输入继电器的连接方式信息，如有需要还可添加图片。
（二）序列页面（Sequence page）
可独立调节所有发生器参数，*多支持设置 25 种不同状态（如故障前、故障 1、故障前、故障 2、故障前、故障 3 等），适用于测试自动重合闸继电器或电机保护继电器，同时可生成高达 25 次的谐波。
（三）斜坡页面（Ramp page）
可独立对所有发生器参数进行斜坡测试，振幅与相位角会在矢量图上显示，参数值可通过 FREJA 的旋钮或电脑键盘、鼠标实时设置。
距离继电器测试仪器（Distance instrument）
（一）配置页面（Configuration page）
专为距离继电器测试设计，可输入待测试的区域数量以及时间和阻抗公差，自动生成测试流程，无需编程。后续在控制中心调取该测试对象时，所有设置会自动恢复，可直接开始测试。
（二）连接页面（Connect page）
输入继电器的连接方式信息（可添加图片），该信息会与测试对象一同保存在控制中心，下次测试同一继电器时可再次查看。
（三）Zt 页面（Zt page）
用于距离继电器的时间测试。常规测试中每次仅能测试一种故障类型，而通过 FREJA Win 可自动测试所有 7 种故障类型 —— 只需按下 “开始”（）按钮，系统会自动完成所有测试，并将测量结果与配置页面输入的理论值对比：结果合格则绿灯亮起，不合格则红灯亮起。若需测试反向，可从第三象限的零欧姆以下开始。
（四）RX 斜坡页面（RX-ramp page）
属于距离继电器测试仪器的一部分，用于测试距离继电器的保护范围。首先定义起始和终止相位角以及斜坡间的相位差（delta phi），按下 “开始” 按钮后，系统会通过省时的 “半搜索法”（search-half method）自动测试所有 7 种故障类型。用户也可自定义斜坡，通过鼠标设置任意起始和终止点。若已定义理论参考曲线，程序会将实际测试结果与参考曲线对比，并检查是否超出配置页面设定的公差范围，合格则绿灯亮，不合格则红灯亮。
（五）RX 页面（RX page）
支持手动定义测试点，可通过鼠标或键盘在示波器上设置不同测试点：
选择自动模式并按下 “开始” 按钮，系统会测试所选故障类型的所有测试点，测试点会根据跳闸时间显示不同颜色；
选择手动模式，可通过旋钮搜索保护边界。
参考曲线（Reference graphs）
高效的测试与性能分析需要明确的参考值，FREJA 具备以下功能：
可自动生成过电流继电器的 IEC 和 IEEE® 标准曲线；
可利用主流制造商提供的距离继电器库，在阻抗平面上创建参考曲线，或使用标准圆形透镜、线性元件（包括姆欧型、四边形、冰淇淋锥型等）创建其他特性曲线；
通过复制粘贴功能，可快速复制*区域的曲线，编辑后插入第二、第三区域的参数值；
对于具有复杂阻抗特性和多组设置的先进距离继电器，可选配 ProGraph 功能 —— 从 Microsoft® Excel 制作的主选择性方案中导入参数设置，避免手动输入错误，软件会自动生成参考曲线；
部分继电器制造商可提供包含继电器设置的 RIO 文件，通过 FREJA RIO 转换器可基于这些设置创建参考曲线；
内置多种继电器类型的现成电流曲线。
电流继电器测试仪器（Current instrument）
适用于测试所有类型的电流继电器，包括带或不带感应圆盘的机电式继电器以及现代数字式继电器。
（一）配置页面（Config page）
输入继电器的设置参数。
（二）动作值页面（Pick-up page）
不仅能获取动作值（启动电流），还能测量返回值，并自动计算磁滞。
（三）时间测试页面（Time test page）
测试不同电流值下的跳闸时间，参考曲线的创建方式与距离继电器测试相同（选择对应时间曲线并输入设置参数）。时间测试可采用对数刻度，支持仅时间对数、仅电流对数或两者均为对数。
电压继电器测试仪器（Voltage instrument）
适用于测试所有类型的电压继电器，包括机电式和现代数字式继电器。
（一）配置页面（Config page）
输入继电器的设置参数。
（二）动作值页面（Pick-up page）
获取动作值（启动电压），测量返回值，并自动计算磁滞。
（三）时间测试页面（Time test page）
测试不同电压值下的跳闸时间，参考曲线创建方式与距离继电器测试一致，且支持对数刻度（时间、电压或两者均为对数）。
频率继电器测试仪器（Frequency instrument）
手动页面（Manual page）：可手动生成故障前和故障频率；
自动序列：可设置故障前、故障频率的起始值和终止值，自动扫描不同频率下的跳闸时间，适用于双阶段继电器测试；
斜坡模式（Ramp mode）：可定位设定的故障频率。
自动重合闸测试仪器（Autoreclose instrument）
结合了 “通用仪器” 的序列功能与 “距离继电器测试仪器” 的 RX 功能 —— 既能以矢量形式模拟故障前、励磁和停电时间，又能在阻抗平面上模拟故障，可测试现代继电器的所有自动重合闸功能。
Auto 300 功能
以现代距离继电器为例，其除距离元件外还激活了多种功能。通过 Auto 300 可将不同仪器的测试任务关联，生成自动测试序列，*终形成一个包含距离、电流、同步和电压等多元素的综合测试。
变送器测试仪器（Transducers instrument）
用于测试各类变送器，通过检测变送器的输出值，并与配置页面（Config）中的设置值对比，结果以线性格式、满量程、相对误差和*误差的形式显示。
暂态测试仪器（Transient instrument）
借助暂态测试功能，FREJA 可复现故障记录仪记录的波形，支持的文件格式包括 COMTRADE、ASCII、EMTP WAX、EMTP PC 和 Inductic 65。
Auto 21 功能
Auto 21 是一款转换器，可将使用 FREJA 21/21D 和 FREJA DOS 软件制作的旧测试方案，转换为与 Windows 系统兼容的格式，适用于 FREJA Win 软件和 FREJA 测试装置。
同步继电器测试仪器（Sync instrument）
（一）电压 - 频率极值页面（U-f Min & Max）
专为测试同步继电器的电压和频率边界设计，测试过程自动进行 —— 只需按下 “开始” 按钮，程序会自动搜索边界值。
（二）同步页面（Synchronizing page）
用于测量超前时间，同时可检测同步继电器发出的脉冲信号。
（三）同步检查页面（Synchro Check page）
用于测试同步检查继电器：首先将相位角设置为 + 20°（或其他起始值），调整相位角直至达到边界，按下 “保存”（）按钮存储结果；然后从 - 20° 开始测试另一侧，调整相位角至边界并保存。
差动继电器测试仪器（Differential instrument）
专为变压器保护继电器测试设计，需配合 FREJA 306 使用，或 FREJA 300 搭配外部放大器（CA30 或 CA3）使用（需 6 路电流发生器），具体功能如下：
可测试多绕组变压器保护继电器（每次测试一组绕组）；
也可测试发电机差动保护继电器和线路差动保护继电器；
通过直观的按钮和图标输入被保护电力变压器的数据，避免操作误解，注入电流会根据输入的电流互感器信息和中性点接地方式，同时以一次侧和二次侧数值显示。

可选配件（Optional accessories）

• 多芯电缆（Multi cable）
• GPS200–MGTR GPS 接收器及配件（GPS unit with accessories）
• 测试导线组（Test lead set）
• 校准箱（Calibration box）
