美国MEGGER SMRT410继电保护测试系统由爱仪器仪表网代理，SMRT410测试系统可以根据需求增加电压－电流和「VIGEN」的数量，以及具体测试应用所需的模块而定制。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

SMRT410继电保护测试系统简介：
•SMRT410测试系统可以根据需求增加电压－电流和「VIGEN」的数量，以及具体测试应用所需的模块而定制。
•SMRT410具有「智能」高兼容电压和高电流组合，用于测试所有机电式、固态式或微机式过流继电器，包括电压控制的、电压限制的和高阻抗的方向过流接地保护。

•SMRT410为保护系统的调试提供了一个完整的多相测试系统。带有4个电压通道和6个大电流通道，SMRT410能满足所有测试需求。

•SMRT410的「VIGEN 」模块提供了高功率的电压和电流通道，可测试几乎所有类型的保护继电器。

•SMRT410测试系统能透过Megger新的智能触屏界面™ (STVI) 手动控制。STVI拥有大的全彩色高分辨率和高清晰度TFT液晶触屏，允许用户使用手动或定序测试屏幕，快速方便地执行手动、稳态和动态测试，以及使用内置的预设测试程序，测试为常见的继电器。
•STVI省去了测试继电器时外接的计算机。使用菜单屏幕和触控屏功能键可以快速方便地选择所需的测试功能。测试结果可以保存到STVI供下载到记忆盘以便传送或打印测试报告。
•要进行全自动测试时，可以使用Megger的先进的可视化测试软件(AVTS)控制SMRT410。AVTS是 Microsoft® Windows® XP®/Vista™/7兼容的软件程序，可以使用全新的Megger SMRT管理继电保护测试的各个方面。

SMRT410继电保护测试系统特点：
•小巧、坚固、轻便、功能强大
•可连接计算机操作或独立操作
•带智能触屏界面，能直观手动操作
•每相高强度电流，高功率输出（60 Amps/300 VA rms）
•灵活的输出设计，提供四相电压和10相电流
•网络接口提供IEC 61850 测试功能
•使用AVTS软件可作完全自动化测试

SMRT410继电保护测试系统应用：
•当功率持续为 200 VA 时，每条电流通道的额定电流都是 30 A；300 VA 时，可短时间达到 60 A。它具有*的平缓功率曲线（4 A 至 30 A），可确保始终能够获得更大顺从电压。
•当功率持续为 900 VA 时，只需三路并联电流设备即可提供高达 180 A 的电流，以进行瞬时测试。每相的更大顺从电压为 50 V，只需两条串联通道即可提供 100 V 的顺从电压来测试高阻抗继电器。

•当输出功率为 150 VA 时，每条电压通道可提供 0 V 至 30/150/300 V 的可变输出，且具有*的平缓功率曲线（30 V 至 150 V），可确保始终能够获得更大输出功率。电压通道转换为电流后，一个五通道设备可提供 10 路电流。SMRT410使用了以太网端口，基本上是一款“即插即用”设备，其电压和电流输出可与其他 SMRT 设备的输出无缝同步，方便测量更复杂的测试应用（例如，背对背测试）。

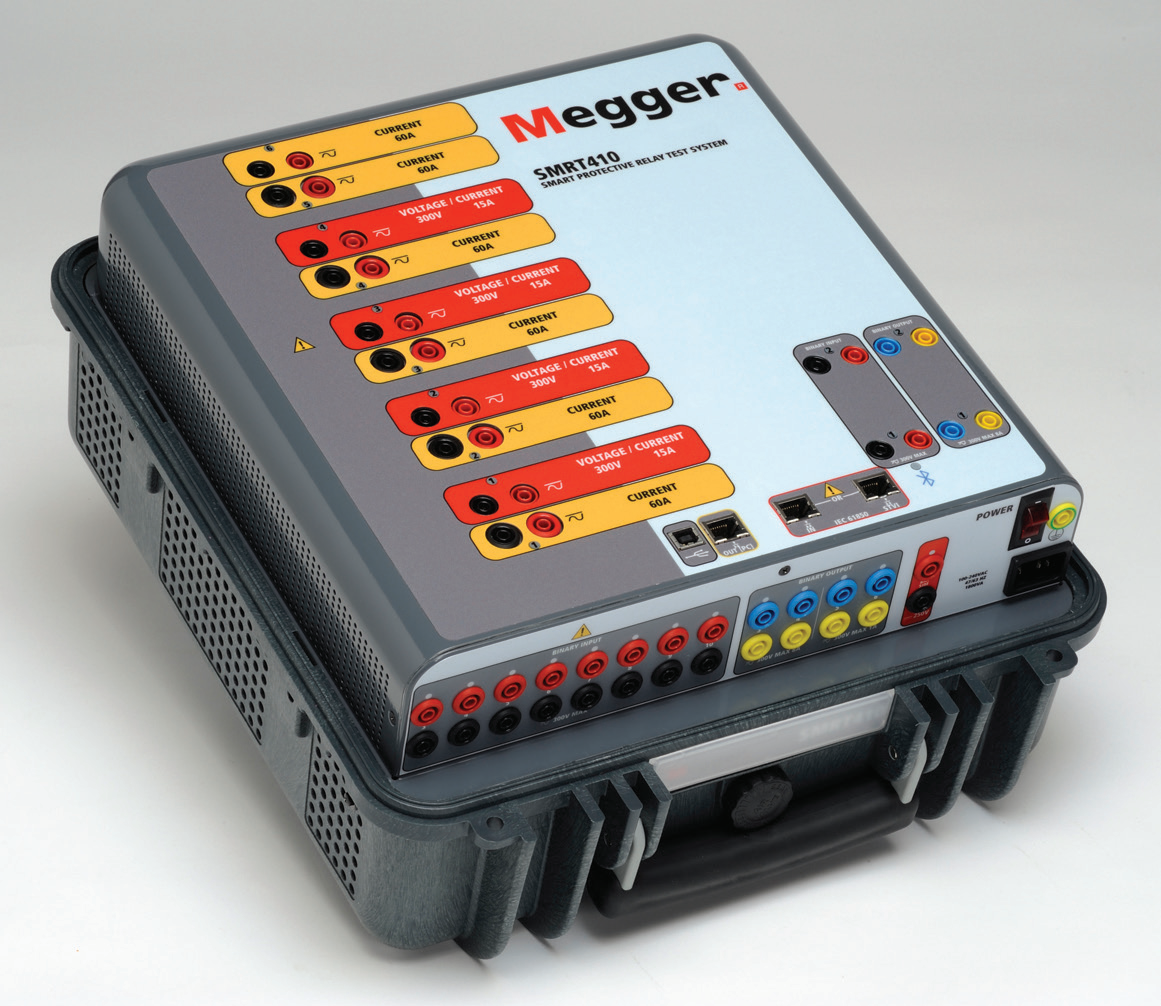

SMRT410继电器测试仪

MEGGER SMRT410

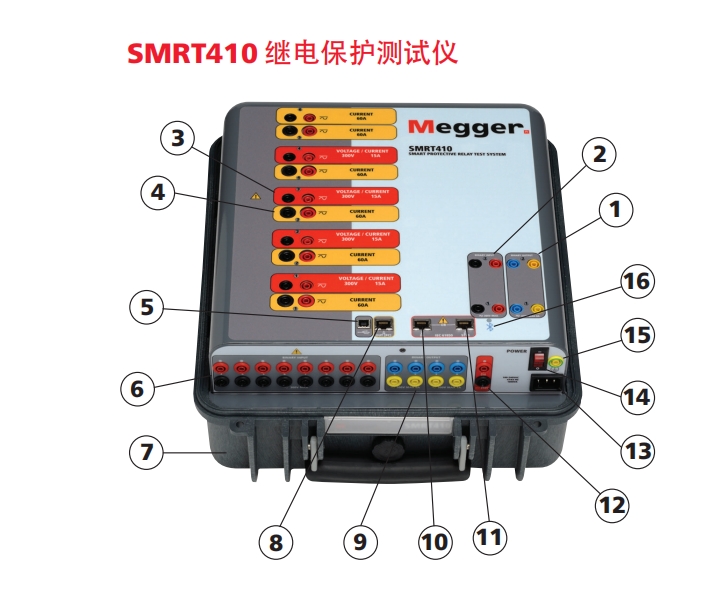

1.开关量输出 1 和 2 : 额定电压为 8 安培时为 300 伏。
2.开关量输入 1 和 2 : 额定 5 至 200 V AC/DC。
3.传感器输入: （可选）直流电压和直流毫安输入端子。
4.电压输出:4路150 VA下300 V的电压通道，可转化为每相120 VA下15 A的电流通道。
5.电流输出: *多 6个通道 60 安培，每相 300 VA。
6.USB 2.0 接口: 通信和控制端口。
7.额外的开关量输入: 提供 8 个额外的监控电路。
8.坚固的外壳: 玻璃纤维增强塑料。
9.电脑/输出: 以太网端口是主要的 PC 连接端口。以太网端口用于将多个 SMRT 单元链接在一起以实现多单元
同步操作。
10. 额外的开关量输出: 添加 4 个输出。开关量输出 3 和 4 的额定电压为 300 V AC/DC，8 A。开关量输出 5 和 6 是高速的，交流/直流电压额定值为 400 V峰值，1 A。
11. IN: 以太网端口用于将多个 SMRT 单元链接在一起以实现多单元同步操作。此端口还可用于连接到IEC61850 变电站总线以测试 IEC 61850 设备。
12.STVI: 以太网端口是一个 PoE端口，用于连接到 STVI 进行手动控制。
13.AC/DC电压源: 用作第 4 个交流电压源（0 -150 V，100 VA）进行同步，或用作可变直流电压源（0 至250V，100 瓦/3.33安培）作为电池模拟器。
14.输入电源/电源线插座： 100到240 V, 50/60 Hz.
15.电源开/关: 通电时点亮。
16.保护接地接地插孔。
17.Bluetooth: 蓝牙© 提供无线控制。

IEEE 设备编号对应的保护继电器	SMRT410 和 SMRT410D（3 通道）	SMRT410 和 SMRT410D（4 通道）
2 延时继电器	-	-
21 单相距离继电器	√	√
21 三相开口三角形距离继电器	√	√
21 三相星形距离继电器	√	√
24 伏 / 赫兹继电器	√	√
25 同步继电器	√	√
27/59 欠压 / 过压继电器	√	√
32 单相定向功率继电器	√	√
32 三相（开口三角形）定向功率继电器	√	√
37/76 直流欠压 / 过压 / 过流继电器	√	√
40 失磁继电器	√	√
46 相平衡电流继电器	√	√
46N 负序过流继电器	√	√
47 相序电压（开口三角形）继电器	√	√
50 瞬时过流继电器	*大 225 A	*大 300 A
51 延时过流继电器	*大 111 A	*大 148 A
55 功率因数继电器	√	√
60 电压 / 电流平衡（开口三角形）继电器	√	√
67 定向过流继电器	√	√
67N 接地定向过流继电器	√	√
78 失步继电器	√	√
79 重合闸继电器	√	√
81 频率继电器	√	√
85 载波或导引线继电器	√	√
87 差动继电器	√	√
91 电压定向（开口三角形）继电器	√	√
92 电压及功率定向（开口三角形）继电器	√	√
94 跳闸继电器	√	√

SMRT410订购信息
SMRT410多相继保测试仪随附软件	零件号
带有 RTMS 应用程序 CD 的 AVTS Basic	84978
软件选项
带有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 应用程序 CD	1002-103
带有 RTMS 应用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS *测试，和 RTMS 应用程序 CD	1001-106
带有 STVI 应用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS 测试，和 RTMS 应用程序光盘	1002-102
描述	货号
带有可伸缩护罩的套管：保持测试线成对，避免纠缠。套管测试线，一根红色，一根黑色，200 cm (78.7") 长，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超长测试线，黑色，与电压/电流输出或二进制 I/O 一起使用，360 厘米长（12 英尺）600 V/32 安培 CAT II。	2003-174
超长测试线，红色，与电压/电流输出或二进制 I/O 一起使用，360 厘米长（12 英尺）600 V/32 安培 CAT II。	2003-173
接线片适配器，红色，6.2 毫米，与高达 1000 V/20 安培 CAT II 的测试线一起使用。	684002
接线片适配器，黑色，6.2 毫米，与高达 1000 V/20 安培 CAT II 的测试线一起使用。	684003
鳄鱼夹，红色，与高达 1000 V/32 Amp CAT III的测试线一起使用。	684006
鳄鱼夹，黑色，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	684007
灵活的测试线适配器，黑色，1.8 mm 公针，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	90001-845
可伸缩套管测试线，红色，50 厘米（20 英寸）长，与高达 600 V/32 安培 CAT II 的测试线一起使用。	90024-781
可伸缩套管测试线，黑色，50 厘米（20 英寸）长，与高达 600 V/32 安培 CAT II 的测试线一起使用。	90024-780
并行测试引线适配器，与高达 600 V/32 Amp CAT II 的测试引线一起使用	1002-286

SMRT410继电保护测试仪规格

输入电源

90-264 V 交流，单相，50/60 Hz，1800 VA

输出

所有输出不受线路电压和频率突变的影响，且均经过稳压 / 稳流处理，负载阻抗变化不会影响输出。每个输出（VIGEN）模块包含一个电压放大器和一个电流放大器，电压放大器可转换为电流源。因此，一个放大器模块可用于测试单相电流差动继电器（包括谐波制动型）。

输出电流源

配备 4 个 VIGEN 模块和 1 个 DIGEN（双电流）模块的 SMRT410 和 SMRT410D，*多可提供 10 路电流源：6 路高电流 / 高功率电流源，以及 4 路由电压通道转换而来的低电流 / 高功率电流源。每通道输出电流和功率额定值以交流有效值和峰值功率标注。

单通道输出

输出电流	功率	*大电压
50 mA²	5 VA	10.0 V 有效值
1 A	15 VA	15.0 V 有效值
4 A	200 VA（峰值 282 VA）	50.0 V 有效值
15 A	200 VA（峰值 282 VA）	13.4 V 有效值
32 A	200 VA（峰值 282 VA）	6.67 V 有效值
60 A	319 VA（峰值 450 VA）	5.00 V 有效值
直流 200 W	-	-

工作周期：32 A 连续输出；60 A 输出可持续 ±1.5 秒（或 90 个周期）

三个电流通道并联输出

输出电流	功率	*大电压
12 A	600 VA（峰值 848 VA）	50.0 V 有效值
45 A	600 VA（峰值 848 VA）	13.4 V 有效值
96 A	600 VA（峰值 848 VA）	6.67 V 有效值
180 A	957 VA（峰值 1350 VA）	5.00 V 有效值

四个电流通道并联输出

输出电流	功率	*大电压
16 A	800 VA（峰值 1132 VA）	50.0 V 有效值
60 A	800 VA（峰值 1132 VA）	13.4 V 有效值
128 A	800 VA（峰值 1132 VA）	6.67 V 有效值
240 A	1276 VA（峰值 1800 VA）	5.00 V 有效值

交流低电平罗氏线圈输出（转换后的电流通道）²/³

每个电流通道可提供以下电压输出，包含多个量程：

输出电压	*大电流
0-2 V 有效值	10 mA
0-10 V 有效值	100 mA
0-40 V 有效值	25 mA

工作周期：连续输出

两个电流通道串联

两个电流通道串联时，合规电压翻倍，可提供 4 A/100 V 有效值输出，且在 32 A 输出时可达 12.5 V 有效值。

（注：原文此处包含电流输出功率曲线图，图号为图 3，此处略）

电流放大器 —— 扩展功率范围

SMRT410 和 SMRT410D 的电流放大器每相具有 4-32 A 的独特平坦功率曲线，可测试机电式高阻抗继电器及其他高负载应用；短时间内功率范围可扩展至 60 A/319 VA 有效值。

交流电压输出

SMRT410 和 SMRT410D 可提供 4 路电压源，输出范围为 0-300 V 交流 / 直流。输出额定值按以下量程标注：

输出电压	*大电流
2 V²	10 mA
30 V	5 A
150 V	可变⁴
300 V	0.5 A
直流 150 W	-

工作周期：连续输出

（注：原文此处包含电压输出功率曲线图，图号为图 4，此处略）

PowerV™ 电压放大器 —— 扩展功率范围

SMRT410 和 SMRT410D 的电压放大器在 150 V 量程的 30-150 V 范围内具有平坦功率曲线，可测试高电流应用（如面板测试）和需要更高功率电压源的旧型机电式距离继电器。

电流模式下的电压放大器

电压通道可转换为电流源，输出能力如下（输出功率额定值以交流有效值和峰值功率标注）：

输出电流	功率	*大电压
5 A	150 VA（峰值 212 VA）	30.0 V 有效值
15 A	120 VA	8.0 V 有效值

工作周期：5 A 连续输出；15 A 输出可持续 ±1.5 秒（或 90 个周期）

相角

量程：0.00-359.99 度（逆时针或顺时针旋转），或 0.00-±180.00 度
分辨率：0.001 度
精度：典型值 ±0.02 度；50/60 Hz 时保证小于 0.1 度

频率

输出模块可提供可变频率输出，量程和精度如下：

量程：直流；0.001-1000.000 Hz；输出放大器可提供直流至 10 kHz 的暂态信号，用于回放符合 IEEE-C37.111 标准 COMTRADE 文件的暂态数据
分辨率：0.001 Hz
频率精度：典型值 2.5 ppm；0-50°C、50/60 Hz 时*大 25 ppm；交流 / 直流辅助电源 50/60 Hz 时*大 250 ppm

总谐波失真

50/60 Hz 时，典型值小于 0.1%，*大值 2%

计量

触摸屏可同时显示被测输出量（如交流电流、交流电压、直流电压、直流电流和时间）。预设交流和直流输出可在启动前显示近似的电压 / 电流输出值，为输出预设提供快速简便的方式。根据当前查看的测试界面，还可显示相角、频率、欧姆、瓦特、伏安（VA）和功率因数等其他参数。精度指标适用于量程的 10%-* 范围、25°C±5°C 环境温度及 50-60 Hz 频率。

交流电压幅值

精度	典型值：±0.05% 读数 + 0.02% 量程；*大值：±0.15% 读数 + 0.05% 量程
分辨率	0.01 V
测量方式	交流有效值
量程	30 V、150 V、300 V

直流电压幅值

精度	典型值：0.1% 量程；*大值：0.25% 量程
分辨率	0.01 V
测量方式	有效值
量程	30 V、150 V、300 V

交流低电平电压输出 ²

量程	2 V
精度	0-1 V：典型值 0.5 mV，保证值 1 mV；1-2 V：典型值 0.5 mV，保证值 2 mV
分辨率	0.001 V
测量方式	交流有效值

交流低电平罗氏线圈输出（转换后的电流通道）²/³

量程	2 V、10 V、40 V
精度	2 V 量程：0-1 V 典型值 0.5 mV、保证值 1 mV；1-2 V 典型值 0.5 mV、保证值 2 mV；10 V/40 V 量程：典型值 ±0.05% 读数 + 0.02% 量程；保证值 ±0.15% 读数 + 0.05% 量程
分辨率	0.001 V
测量方式	交流有效值

交流低电平电压输出（带 MLLA 适配器）

量程	2 V、30 V
精度	0-1 V：典型值 0.5 mV，保证值 1 mV；>1 V：典型值 0.5 mV，保证值 2 mV
分辨率	0.001 V
测量方式	交流有效值

交流电流幅值

精度：典型值 ±0.05% 读数 + 0.02% 量程；*大值 ±0.15% 读数 + 0.05% 量程
分辨率：0.001 A/0.01 A
测量方式：交流有效值
量程：32 A、60 A

交流低电流 ²

量程	50 mA
精度	典型值 ±0.5 mA，保证值 1 mA
分辨率	0.0001 A
测量方式	交流有效值

直流电流幅值

精度：典型值 ±0.05% 读数 + 0.02% 量程；*大值 ±0.15% 读数 + 0.05% 量程
分辨率：0.001 A/0.01 A
测量方式：有效值
量程：30 A

交流电流模式下的可转换源

精度：典型值 ±0.05% 读数 + 0.02% 量程；*大值 ±0.15% 读数 + 0.05% 量程，或 ±12.5 mA（取较大值）
分辨率：0.001 A
测量方式：交流有效值
量程：5 A、15 A

电池模拟器

将辅助电压通道用作电池模拟器时，可选择 4 种常用电压等级：24 V、48 V、125 V 和 250 V，或选择 5-250 V 的可变直流输出（功率 100 W，*大电流 4 A），可为带冗余电源的继电器供电。

直流量程	功率	*大电流
30 V	100 W	3.33 A
250 V	100 W	0.4 A

直流精度：典型值 <1%；保证值 <5%±1 V
隔离特性：电池模拟器与其他输出采用 galvanic（电隔离）隔离，具备短路和过载保护功能

计时器

计时器 - 监控器输入用于监控和时间标记输入信号（类似事件序列记录仪）。此外，二进制输入控制允许用户执行逻辑 “与 / 或” 功能，并根据条件控制二进制输出继电器，实时模拟断路器、跳闸、重合闸和载波控制操作。计时器功能可显示秒或周期，量程和分辨率如下：

秒：0.0001-99999.9（自动量程）
周期：0.01-99999.9（自动量程）
精度：典型值 ±0.001% 读数；±2 个*低有效位；0-50°C 时*大值 ±0.005% 读数

二进制输入 —— 启动 / 停止 / 监控门控

*多 10 个独立的电隔离输入，用于监控继电器触点或跳闸可控硅（SCR）的操作，输入门控配备通断指示灯，检测到通断时指示灯亮起
除用作有源 / 无源触点外，二进制输入还可编程触发二进制输出序列

输入额定值

*大 300 V 交流 / 直流
可变电压阈值：量程 5-150 V 交流 / 直流；精度 5-30 V 时 ±3 V，31-150 V 时 ±6 V

二进制输出继电器

SMRT410 和 SMRT410D 配备独立的电隔离输出继电器触点，可*模拟继电器或电力系统输入信号，对从电力系统中拆下的继电器进行全面测试。二进制输出可模拟常开或常闭触点，用于测试断路器失灵保护方案，并可根据二进制输入逻辑配置状态变化。

1-4 号高电流输出继电器

交流额定值：*大 400 V，*大电流 8 A，*大 2000 VA
直流额定值：*大 300 V，*大电流 8 A，80 W
响应时间：<10 ms

5-6 号高速输出继电器

交流 / 直流额定值：峰值 400 V，*大电流 1 A
响应时间：典型值 <1 ms

波形存储

每个输出通道可存储波形，按需回放。通过 GPS 接收器外部触发时，可端到端回放存储的波形。每个通道*多可存储 256,000 个采样点。

保护功能

电压输出具备短路和长时间过载保护
电流输出具备开路和过载保护

直流输入（可选传感器功能）

直流输入电压

量程：0-±10 V 直流
精度：典型值 ±0.001% 读数 + 0.005% 量程；*大值 ±0.003% 读数 + 0.02% 量程
分辨率：0.001 V
测量方式：平均值

直流输入电流

量程：0-±1 mA 直流、0-±20 mA 直流
精度：典型值 ±0.001% 读数 + 0.005% 量程；*大值 ±0.003% 读数 + 0.02% 量程
分辨率：0.001 mA
测量方式：平均值

环境参数

工作温度：32-122°F（0-50°C）
相对湿度：5%-95%（无冷凝）
存储温度：-13-158°F（-25-70°C）

合规标准

类别	标准
安全	EN 61010-1
冲击	EN/IEC 60068-2-27
振动	EN/IEC 60068-2-6
运输跌落	ISTA 1A
自由跌落	EN/IEC 60068-2-32
倾倒 / 翻倒	EN/IEC 60068-2-31

电磁兼容性

发射：EN 61326-2-1、EN 61000-3-2/3、FCC 第 15 部分 A 类
抗扰度：EN 61000-4-2/3/4/5/6/8/11

重量

SMRT410：带盖子 39.5 磅（17.76 kg）；无盖子 36.5 磅（16.4 kg）
SMRT410D：42.65 磅（19.2 kg）

尺寸

SMRT410：无盖子 14.2（宽）×7.6（高）×16.25（深）英寸（360×194×413 mm）；带盖子 14.2（宽）×7.2（高）×16.25（深）英寸（360×180×413 mm）
SMRT410D：13.25（宽）×6.75（高）×15（深）英寸（337×172×381 mm）

外壳与运输箱

SMRT410：配备坚固的玻璃纤维增强塑料外壳，便于现场携带
SMRT410D：配备坚固的金属外壳，便于现场携带
IEC 外壳防护等级：IP30
可选配件：SMRT410 和 SMRT410D 均可选配硬壳运输箱，设计坚固，适用于崎岖地形和长途运输；SMRT410D 还可选配软质便携包，可防小雨和灰尘，侧面带缓冲，提供中等程度的运输保护
