美国MEGGER SMRT43D继电器保护测试仪由爱仪器仪表网代理，SMRT43D是一款多功能、轻型便携式现场设备，能够测试各种电磁继电器、固态继电器和基于微处理器的继电器、电机过载继电器和其他类似的保护设备。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

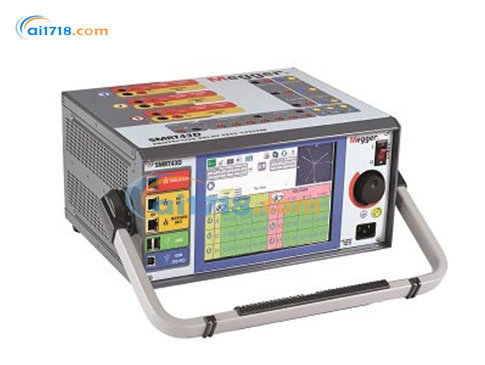

美国MEGGER SMRT43D继电器保护测试仪简介：
•SMRT43D是一款多功能、轻型便携式现场设备，能够测试各种电磁继电器、固态继电器和基于微处理器的继电器、电机过载继电器和其他类似的保护设备。
•SMRT43D装置可以通过内置触摸屏用户界面进行手动操作，或通过在 PC 上运行的 AVTS（*可视测试软件）或 RTMS（继电器测试管理软件）对仪器进行控制。
•SMRT43D内置用户界面被称为智能触摸屏界面™，是 Megger公司的第二代能够运行全新RTMS软件的自动、半自动和手动控制用户界面。
•SMRT43D配有可轻松读取信息的全彩高分辨率的高清大尺寸 TFT LED 触摸显示屏，可以显示交流和直流电流、交流和直流电压以及时间（秒或周期）等计量值。
•SMRT43D根据所选的测试类型，也可以显示相角、频率、电阻、电功率、VA 或功率因数等其他参数。

SMRT43D继电器保护测试仪特点：
•集成的智能触摸界面™使用户能够通过直观的高分辨率图形触摸屏对仪器进行独立操作，无需使用外部电脑
•具有4个电压通道和3个电流通道
•大电流输出-每相功率高达300VA，测试电流高达45安培
•动态、暂态和GPS卫星同步的端对端测试功能

•IEC 61850测试功能

SMRT43D继电器保护测试仪应用

测试系统可通过添加特定测试应用所需的电压-电流、“VIGEN”模块数量来定制，*多 3 个通道。例如，带有三个VIGEN 模块的 SMRT43D 提供了对三相阻抗、定向电源、负序过流和其他需要三相四线星形连接源的设备的完整三相测试。第 4 个电压通道提供交流参考/同步/极化电压，或直流电池模拟器电压源。
每个电流通道的额定电流为 30 Amps @ 200 VA rms 连续，而在短时间内高达 45 Amps @ 300 VA rms。对于测试继电器面板或机电继电器，它具有从 4 到 30 安培的独特平坦功率曲线，可确保始终为负载提供*大的顺从电压。每相的*大顺从电压为 50 伏均方根，两个串联通道提供100 伏电压以测试高阻抗继电器。三个并联电流可在 600 VA 时提供高达 12 安培的测试电流，用于以高倍数的抽头额定值测试接地过流继电器。
通过三个并联电流，它可以在 900 VA 下提供高达 135 安培的电流，用于测试所有瞬时过流继电器。每个电压通道可以在 150 VA 的输出功率下提供 0- 30/150/ 300 伏的可变输出。自动范围变化是在运行中和负载下完成的。对于测试一组继电器或较旧的机电阻抗继电器，它具有 30 到 150 伏的独特平坦功率曲线，可确保始终为负载
提供*大输出功率。将VIGEN电压通道转换为电流，一个三通道单元可以提供6个电流，用于测试三相电流差动继电器，包括谐波制动变压器差动继电器。

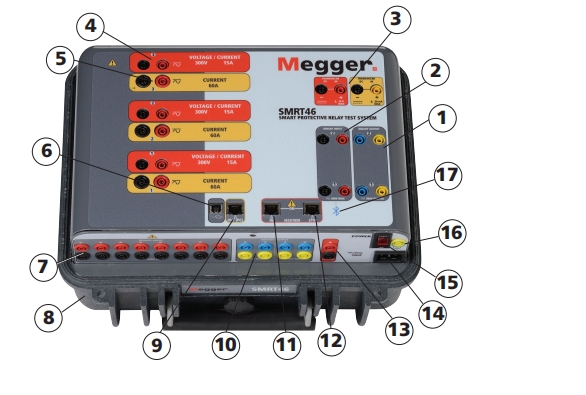

SMRT43D继电器测试仪

1.开关量输出 1 和 2 : 额定电压为 8 安培时为 300 伏。
2.开关量输入 1 和 2 : 额定 5 至 300 V AC/DC。
3.传感器输入: （可选）直流电压和直流毫安输入端子。
4.电压输出: *多 3 个通道 150 VA 时 300 V，可转换为每相
120 VA 时 15 A 的电流。
5.电流输出: *多 3 个通道 60 安培，每相 300 VA。在 900
VA 单相时高达 180 安培。
6.USB 2.0 接口: 通信和控制端口。
7.额外的开关量输入: 提供 8 个额外的监控电路。
8.坚固的外壳: 玻璃纤维增强塑料。
9.电脑/输出: 以太网端口是主要的 PC 连接端口。
以太网端口用于将多个 SMRT 单元链接在一起以实现多单元
同步操作。
10. 额外的开关量输出: 添加 4 个输出。开关量输出 3 和 4 的额定电压为 300 V AC/DC，8 安培。开关量输出 5 和 6 是高速的，交流/直流电压额定值为 400 V峰值，1 安培。
11. IN: 以太网端口用于将多个 SMRT 单元链接在一起以实现多单元同步操作。此端口还可用于连接到IEC61850 变电站总线以测试 IEC 61850 设备。
12.STVI: 以太网端口是一个 PoE端口，用于连接到 STVI 进行手动控制。
13.AC/DC电压源: 用作第 4 个交流电压源（0 -150 V，100 VA）进行同步，或用作可变直流电压源（0 至250V，100 瓦/3.33安培）作为电池模拟器。
14.输入电源/电源线插座： 100到240 V, 50/60 Hz.
15.电源开/关: 通电时点亮。
16.保护接地接地插孔。
17.Bluetooth: 蓝牙© 提供无线控制。

SMRT43D订购信息

SMRT43D多相继保测试仪随附软件	零件号
带有 RTMS 应用程序 CD 的 AVTS Basic	84978
软件选项
带有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 应用程序 CD	1002-103
带有 RTMS 应用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS *测试，和 RTMS 应用程序 CD	1001-106
带有 STVI 应用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器进行 AVTS 测试，和 RTMS 应用程序光盘	1002-102
描述	货号
带有可伸缩护罩的套管：保持测试线成对，避免纠缠。套管测试线，一根红色，一根黑色，200 cm (78.7") 长，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超长测试线，黑色，与电压/电流输出或二进制 I/O 一起使用，360 厘米长（12 英尺）600 V/32 安培 CAT II。	2003-172
超长测试线，红色，与电压/电流输出或二进制 I/O 一起使用，360 厘米长（12 英尺）600 V/32 安培 CAT II。	2003-173
接线片适配器，红色，6.2 毫米，与高达 1000 V/20 安培 CAT II 的测试线一起使用。	684002
接线片适配器，黑色，6.2 毫米，与高达 1000 V/20 安培 CAT II 的测试线一起使用。	684003
鳄鱼夹，红色，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	684006
鳄鱼夹，黑色，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	684007
灵活的测试线适配器，黑色，1.8 mm 公针，与高达 1000 V/32 Amp CAT III 的测试线一起使用。	90001-845
可伸缩套管测试线，红色，50 厘米（20 英寸）长，与高达 600 V/32 安培 CAT II 的测试线一起使用。	90024-781
可伸缩套管测试线，黑色，50 厘米（20 英寸）长，与高达 600 V/32 安培 CAT II 的测试线一起使用。	90024-780
并行测试引线适配器，与高达 600 V/32 Amp CAT II 的测试引线一起使用	1002-286

SMRT43D继电保护测试仪规格

输入电源

电压范围：90-264 伏交流电（AC）
相位：单相（1Ø）
频率：50/60 赫兹（Hz）
功率：1800 伏安（VA）

输出特性

所有输出不受线路电压和频率突变的影响，且均经过稳压处理，负载阻抗变化不会对输出产生影响。每个输出（VIGEN）模块包含一个电压放大器和一个电流放大器，所有放大器输出均为隔离式或悬浮式。可根据选项要求，将 SMRT 系列设备的放大器公共回路连接至机壳接地端。

输出电流源

配备三个 VIGEN 模块的 SMRT43D 可提供*多三个电流源，每通道输出电流和功率额定值均以交流电有效值（AC rms）和峰值功率额定值标注。

单通道输出

输出电流	功率	*大电压（Max V）
1 安培（A）	15 伏安（VA）	15.0 伏有效值（Vrms）
4 安培（A）	200 伏安（VA）（峰值 282 伏安）	50.0 伏有效值（Vrms）
15 安培（A）	200 伏安（VA）（峰值 282 伏安）	13.4 伏有效值（Vrms）
30 安培（A）	200 伏安（VA）（峰值 282 伏安）	6.67 伏有效值（Vrms）
45 安培（A）	300 伏安（VA）（峰值 424 伏安）	6.67 伏有效值（Vrms）
直流 30 安培（DC 30A）	200 瓦特（W）	-

占空比：30 安培（连续输出）；45 安培（1.5 秒输出）

三电流并联输出

输出电流	功率	*大电压（Max V）
12 安培（A）	600 伏安（VA）（峰值 848 伏安）	50.0 伏有效值（Vrms）
50 安培（A）	600 伏安（VA）（峰值 848 伏安）	13.4 伏有效值（Vrms）
90 安培（A）	600 伏安（VA）（峰值 848 伏安）	6.67 伏有效值（Vrms）
135 安培（A）	900 伏安（VA）（峰值 1272 伏安）	6.67 伏有效值（Vrms）

两电流串联输出

两电流串联时，合规电压翻倍，可提供：

4.0 安培（A）@ 100 伏有效值（Vrms）
*高 30 安培（A）@ 13 伏有效值（Vrms）

交流电压输出

SMRT43D 可提供三个 0-300 伏交 / 直流（AC/DC）电压源，还可提供第四个交 / 直流电压源，用作参考同步电压或电池模拟器（详见 “交 / 直流辅助电压通道” 部分）。

电压输出量程及参数

输出电压	功率	*大电流（Max I）
30 伏（V）	150 伏安（VA）	5 安培（A）
150 伏（V）	150 伏安（VA）	可变 ²
300 伏（V）	150 伏安（VA）	0.5 安培（A）
直流（DC）	150 瓦特（W）	-

占空比：连续输出

PowerV™ 电压放大器 - 扩展功率范围

SMRT43D 的电压放大器在 150V 量程的 30-150 伏区间内呈现平稳功率曲线，可满足高电流应用测试需求（如面板测试），也适用于对功率电压源要求较高的老式机电式距离继电器测试。

交 / 直流（AC/DC）辅助电压通道

该通道可作为可变交流电压源（用作极化或同步电压源），或作为具有可变直流输出电压的电池模拟器。

交流（AC）参数

量程	功率	*大电流（Max I）
30 伏（V）	100 伏安（VA）	3.33 安培（A）
150 伏（V）	100 伏安（VA）	0.67 安培（A）

直流（DC）参数

量程	功率	*大电流（Max I）
30 伏（V）	100 瓦特（W）	3.33 安培（A）
250 伏（V）	100 瓦特（W）	0.4 安培（A）

相位角

量程：0.00-359.99 度（逆时针 / 顺时针旋转），或 0.00-±180.00 度
精度：50/60 赫兹（Hz）下，典型值 ±0.02°，*大值 ±0.25°

频率

输出模块可提供可变频率输出，具体参数如下：

量程：直流（DC）；0.001-1000.000 赫兹（Hz）
瞬态信号：输出放大器可提供直流（DC）至 10 千赫兹（kHz）的瞬态信号，用于播放 COMTRADE 格式文件
分辨率：0.001 赫兹（Hz）
精度：
- 50/60 赫兹（Hz）、0-50°C 环境下，典型值 2.5 ppm，*大值 25 ppm
- 交 / 直流辅助通道：50/60 赫兹（Hz）下，*大值 250 ppm

计量功能

触摸屏可同时显示测量的输出量（如交流电流、交流电压、直流电压、直流电流、时间）。预设交 / 直流输出可在启动前显示近似的电压 / 电流输出值，便于快速预设输出参数。根据当前显示的测试界面不同，还可显示相位角、频率、欧姆（Ω）、瓦特（W）、伏安（VA）和功率因数等参数。所有精度参数均基于 50/60 赫兹（Hz）、量程 10%-* 的条件下标注。
