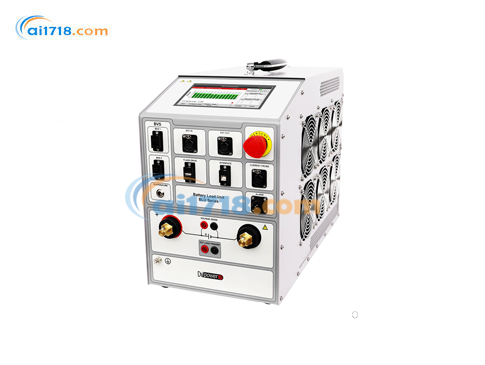

DV Power BLU-C 电池容量测试仪是 DV Power 用于全面测量电池容量的*新解决方案。这款通用仪器适用于任何电压高达 800V DC 的电池组(铅酸电池、锂离子电池、镍镉电池或其他类型) 。
BLU-C 容量测试仪简化了电池测试流程,它通过 7 英寸触摸屏显示来监测放电参数(图形和数值形式),可实时监测电池电压、容量、测试电流 / 功率 / 电阻以及 elapsed time 等参数。此外,借助 BVS 系统,该仪器还能测量和监测电池单体参数(电压 / 电池间电压 / 温度),使其成为一个完整的独立放电测试系统。容量测试仪也可与 DV-B Win 软件配合使用,能以详细的数值和图形展示关键参数,并支持生成多种格式的报告 。
使用 BLU-C 设备,可按照现行电池测试标准(如 IEEE 450 - 2010、IEEE 1188 - 2005、IEEE 1106 - 2015、IEC 60896 - 11/22 等),*且方便地进行容量测试 。BLU-C 支持电池放电至 0V(可选功能),搭配零电压放电模块 ZVD 时,能在电池回收前快速、高效地将电池完全放电至 0V 。
放电模式可选择恒流、恒功率、恒电阻、恒压,或者按照预设的负载曲线进行 。该测试也可在在线电池(连接负载)上进行,通过直流探头测量总电流或负载电流,BLU-C 能在测试过程中保持总电流 / 功率恒定 。当所需的放电电流或功率超过单个 BLU-C 设备的容量时,可以将多个相同型号的 BLU-C 设备并联使用,也可使用外部负载单元 BXL 系列来增加放电容量 。
BLU100C电池容量测试仪/放电测试仪应用领域
主要用于测量电压高达 800V DC 的电池容量,同时,BLU-C(搭配或不搭配 ZVD)支持电池完全放电(至 0V DC) 。该设备可应用于多种场景中的电池测试,包括但不限于:
发电厂
电信系统
发电机励磁系统
变电站
保护和控制系统
BLU-C & ZVD 系统的优势和特点
可在电池回收前高效地将电池完全放电至 0V
适用于任何电池类型,如铅酸电池、镍镉电池、锂电池等
能以恒定电流(*高 60A)高效放电至 0V
通用型号,适用于*高 800V DC 的电池
放电过程中可修改放电电流
可通过设备界面或 PC 端 DV-B Win 软件控制测试。通过设备界面控制时,测试结果将保存在 BLU-C 的内部存储器中,可下载到 USB 并传输到 PC 进行分析和生成报告,关键测试参数(电池电压、电流、时间等)将以图形和数值形式呈现
BLU-C 单元的优势和特点
依据相应的 IEEE、IEC 和其他相关标准,通过放电测试测量电池容量
支持电池放电至 0V,搭配外部 ZVD 模块可高效放电至 0V
具备恒流(Constant I)、恒功率(Constant P)、恒电阻(Constant R)、恒压(Constant U)操作模式
多种负载曲线操作模式(负载曲线 I、负载曲线 P 和负载曲线 R),可在放电测试中模拟负载特性变化
7 英寸触摸屏实时监测测试参数,包括电压 / 时间和容量 / 时间图表
通过 BVS 系统测量和监测电池单体参数
温度可控的放电过程
相同型号具备并联操作功能(BLU100C 和 BLU200C 型号除外)
可在电池运行时进行测试
测试过程中可修改测试设置
具备环境和电池单体温度测量功能
电源中断后具备测试恢复功能
内部存储器保存的结果可下载到 USB 并传输到 PC 进行分析和生成报告
可设置报*和关机参数,防止过度放电
订购信息
仪器
产品型号
电池负载单元 BLU800C
BLU80C-N-00
包含附件
产品型号
基于 Windows 系统的 DV-B Win 电脑软件(含 USB 线)
无
电源电缆
MPCXXA-XX-00
接地(PE)电缆
CABLE-GND-00
BLU 专用运输箱
HARD-CASE-XX
推荐附件
产品型号
带绝缘鳄鱼夹(A4 型)的电流电缆,2×3 米、25 平方毫米(9.84 英尺、4 号线规)
C2-03-50VA4I
电缆包
CABLE-BAG-00
可选附件
产品型号
电池外部负载单元 BXL
BXL400X-X-00
用于 BLU-BXL 同步触发的电缆组,2×2 米、1 平方毫米(6.56 英尺、17 号线规)
PO-02-01BPBP
带附件的电池电压记录仪 BVR11
BVR11X-NN-00
带附件的电池电压记录仪 BVR20
BVR20X-NN-00
带附件的电池电压记录仪 BVR22
BVR22X-NN-00
带香蕉插头 + 海豚夹的传感电缆,2×3 米(9.84 英尺)
S2-03-00BPDC
由仪器供电的电流钳(30/300 安培),含 5 米(16.4 英尺)延长线
CACL-0300-06
外部报*电缆
CABLE-EXA-05
外部报*延长电缆,5 米(16.4 英尺)
E1-EXABLU-05
用于 BLU-BLU 并联运行的电缆,3 米(9.84 英尺)
CP-03RJ45-00
用于 BLU-BXL 同步触发的电缆组,2×5 米、1 平方毫米(16.4 英尺、17 号线规)
PO-05-01BPBP
带香蕉插头 + 鳄鱼夹的电压传感电缆,2×0.5 米、1 平方毫米
S-005-01BPAC
带香蕉插头 + 海豚夹的电压传感电缆,2×0.25 米、1 平方毫米
S-025-01BPDC
带香蕉插头 + 海豚夹的电压传感电缆,2×0.5 米、1 平方毫米
S-005-01BPDC
带香蕉插头的电压传感电缆,2×0.25 米、1 平方毫米
S-025-01BPBP
带香蕉插头的电压传感电缆,2×0.5 米、1 平方毫米
S-005-01BPBP
带香蕉插头 + 海豚夹的传感电缆,2×5 米
S2-05-00BPDC
自带电池供电的电流钳(30/300 安培),含 5 米延长线
CACL-0300-08
电缆包
CABLE-BAG-00
用于电流钳的可充电镍氢电池(8.4 伏、300 毫安时)
RCGB-30084-0
用于镍氢 / 镍镉电池的充电器(2×9 伏)
BATCH-2X9V-0
项目 | 详情 |
---|---|
电源供应 |
- 连接标准:符合 IEC/EN60320 - 1;C320 标准 - 电压:90V - 264V AC,50/60Hz,单相 - 电源中断:*长 40ms - 输入功率:200W |
尺寸和重量 |
- 尺寸:520×265×412mm(20.5×10.5×16.2 英寸) - 重量:18.9kg(41.6 磅) |
测量 |
- 内部电流测量:无对应特殊说明(文档未提及针对 BLU100C 单独的内部电流测量特殊参数) - 电流测量:显示范围 0 - 2999.9A DC,分辨率 0.1A,典型精度 ±(0.5% 读数 + 0.1A) - 内部电压测量:电池电压 0 - 800V DC,电池单体电压 30V DC(分辨率 1mV),电池间连接电压 50mV DC(分辨率 1μV),采样率 10Hz(变化 > 10mV 时保存数据);典型电压测量精度(针对 BLU-C)为 0.5% 读数 ±0.1V(0 - 800V DC) - 时间测量:典型精度 ±0.1% 读数 + 1 位数字 |
显示 |
- 尺寸:7 英寸彩色触摸屏 - 范围 / 分辨率:电流 0 - 2999.9A DC / 0.1A;电压 0 - 999.9V DC / 0.1V;容量 0 - 9999.9Ah / 0.1Ah;时间 00h:00m:00s - 23h:59m:59s / 1 秒;电流探头输入范围 0 - 1000mV DC,mV/A 比率 0 - 100mV/A,输入阻抗 > 1MΩ |
与 PC 通信 |
- USB - RS232(可选) - 以太网(可选) |
负载部分 |
- 电池电压:5.25 - 300V(搭配 ZVD 模块可放电至 0V) - 功率:20kW (max) - 放电模式:恒流 / 恒功率 / 恒电阻;电流、功率或电阻曲线模式 - 恒流模式电流范围:0 - 150A DC (20kW*) - 恒阻模式电阻范围:0.1 - 3000Ω - 恒功模式功率范围:0 - 20kW*(分辨率 0.01kW),仪器在温度超过 + 35°C (+95°F) 时*大功率会降额 - 典型精度(恒流模式):±(0.5% 读数 + 0.2A),分辨率 0.1A,纹波*大 + 0.4A 峰值;典型精度(恒阻模式):±1%,分辨率*高 0.01Ω;典型功率精度测量(恒功模式):+1%,纹波*大 0.2kW |
其他 |
- 可用语言:英语、德语 - 保修:3 年 + 在 DV Power 官方网站注册额外 1 年 - 停止参数:电池电压、容量、测试时间 - 环境条件:工作温度 0°C 至 + 50°C / 32°F 至 + 122°F;存储与运输温度 - 40°C 至 + 70°C /-40°F 至 + 158°F;相对湿度 0 - 95%,无冷凝;海拔*高 3000m;污染等级 2(建议在良好环境的室内使用,在高空气盐度或高空气酸度环境中使用或存储时,可对内部组件应用额外保护涂层) - 适用标准:IEEE 450 - 2010、IEEE 1188 - 2005、IEEE 1106 - 2015、IEC 60896 - 11、IEC 60896 - 22 等相关标准;电磁兼容性符合 Directive 2014/30/EU(CE 认证)、EN 61326 - 1 标准;仪器符合 ETSI EN 300 019 - 2 - 7 class 7M2 标准;仪器在运输箱内符合 ISTA 2A 标准 - 保护:有热切断、自动过载保护、紧急停止按钮、过流、过热和过压保护 - 电流探头规格(若使用):可选择 30/300A 电流钳(30A 时 10mV / A,300A 时 1mV / A,也可按需提供 1000A 电流钳,0.1mV/A 也可按需提供 ) - 防护等级:IP20 |

-
