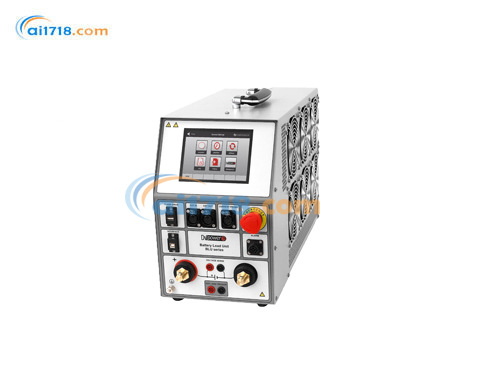

瑞典DV POWER　BLU220T电池放电测试仪

BLU220T电池放电测试仪介绍

BLU-T 系列电池负载单元是独立或 PC 控制的电池容量测试装置，基于*先进的技术，采用*先进的电力电子解决方案，设备内部集成了冷却器和风扇。

BLU-T 系列设备提供高达 350 A 的放电电流，适用于*高 70.5 V 的电池电压。

BLU-T 系列设备是为满足客户广泛的测试程序（标准化和定制化）而开发的轻量化解决方案。使用 BLU-T 设备，可按照电池测试的实际标准（IEEE 450-2010 / 1188-2005 / 1106-2015，IEC 60896-11/22 等相关标准），以准确、用户友好的方式进行容量测试。

此外，当与零电压放电模块 ZVD 结合使用时，BLU-T 可实现电池完全放电至 0 V，这是电池回收前所需的。

放电可在恒流、恒功率、恒电阻或按照预先选择的负载曲线进行。即使电池仍与负载连接，也可进行放电测试 —— 通过在过程中测量并考虑负载电流。

测试过程中，电压、电流 / 功率 / 电阻、容量和经过时间的值会显示在触摸屏上。仪器将在测试过程中保持预设的电流 / 功率 / 电阻恒定（测试过程中无需手动校正）。

当所需的放电电流或功率超过单个 BLU-T 设备的容量时，多个 BLU220T 和 BLU230T 型号具有并联模式功能。或者，也可使用外部负载单元 BXL-T 系列来增加放电容量。与电池电压监控器 BVS 和电池电压记录仪 BVR 结合使用时，BLU-T 系列设备是能够对电池进行全面评估的强大工具。

下表列出了各种电池电压范围的*大电流，*小可达到的电池单体电压为 1.75 V。表中还列出了使用额外负载单元 BXL-T 可获得的*大电流。

* 表中列出的电流值代表在整个相应电压范围内可维持的*大电流。关于每个 BLU 可获得的电流，请参考相关图表。

BLU230T 工作电压范围为 4.8 - 30 V。

BLU220T电池放电测试仪特点

工作电压范围：0.9（0.0）* - 70.5 V DC * 搭配 ZVD 模块可完全放电至 0 V

重量轻 —— 从 12.8 千克（28.2 磅）起
功率强大 —— 放电功率高达 19.2 千瓦
放电电流 —— 高达 350 安直流
新型 5.7 英寸显示屏
新型号：BLU230T
支持在电池使用过程中进行测试
使用 DV-B Win 软件进行详细的测试分析
电源中断时具备测试恢复功能

新型号 BLU230T

新型号 BLU230T 能够在 4.8 V - 30 V DC 的电压范围内测试电池，在整个规定的电压范围内具有高达 280 A DC 的放电电流。该型号具有 BLU220T 的所有功能（单模式、单模式和 CP 模式、曲线模式以及并联模式），主要区别在于上述电压范围内的放电电流值。

应用

典型应用是测量电信系统中电池的容量和全电压。此外，BLU-T 和 ZVD 系统可实现电池完全放电（至 0 V DC）。然而，BLU-T 单元可应用于任何电压不超过 70.5 V DC 的电池，这些电池可在（但不限于）以下场景中找到：

• 发电厂
• 电信系统
• 发电机励磁系统
• 变电站
• 保护和控制系统

将 BLU-T 连接到电池

单模式

BLU-T 设备可通过一组电流电缆和（可选）一组电压感应电缆连接到任何电池测试对象。为了*大化准确性和测量重复性，所有夹具必须与电池端子良好连接，同时应避免电缆之间的任何交叉。如果电缆夹具与相应的电池端子之间未建立连接，BLU-T 会显示相应的消息。

电流探头模式

如果电池必须保持与负载连接，或者由于放电功率增加需要连接额外负载 BXL-T，则需要使用电流探头 CP 模式进行放电测试。

并联放电测试模式

如果所需的放电电流或功率超过单个 BLU-T 设备的容量，可将多个（*多十个）设备并联连接。*
BLU-T 设备之间的连接通过以太网端口和 RS485 通信建立。通信基于主从原理 —— 任意选择的设备设置为主设备，而所有其他 BLU-T 设备应设置为从设备。

在这种模式下，测量将基于总电池电流或由直流电流探头测量的负载电流。两种模式下的电流探头连接点如下图所示。

在并联连接中，主设备将释放尽可能多的能量；剩余能量（放电电流 / 放电功率）将在链中的*个从设备上释放。如果主设备和*个从设备没有能力满足放电要求，剩余能量将在链中的下一个从设备上释放，依此类推。*BLU110T 型号不支持并联放电模式测试。

优势和特点

该仪器的应用、优势和特点包括：

• 通过进行放电测试测量电池容量，符合相应的 IEEE、IEC 和其他相关标准
• 恒流、恒功率和恒电阻工作模式
• 多种负载曲线工作模式：负载曲线 I、负载曲线 P 和负载曲线 R，可在放电测试期间模拟负载特性变化
• 并联操作功能（BLU110T 型号不提供）
• 电流探头模式可在负载保持连接或使用 BXL-T 单元或市场上任何其他负载单元时进行放电测试
• 测试设置可在测试期间修改
• 单只铅酸、锂离子电池和镍基电池的放电测试
• 可调节的报*和关机参数，防止过度放电
• 与零电压放电模块（ZVD）配合使用时，可完全放电电池（至 0 V）
• 如果由电池电压监控器 BVS/BVS4 系列支持，还可提供电池单体电压和单体温度测量的附加功能。

测试后，总电压和容量曲线以及数值会记录在设备的内部存储器中。结果可轻松传输到个人计算机或笔记本电脑进行存储、打印或导出。

使用 DV-B Win 软件（在个人计算机或笔记本电脑上），可实时显示电流 / 功率 / 电阻、容量、电压和经过时间的图形（曲线）和数值，并可进行观察。
1 - 显示屏 - 5.7 英寸彩色触摸屏
2 - 外部输入（EXT IN）和外部输出（EXT OUT），用于 BLU-BLU 并联操作（BLU100A 和 BLU100L 型号不可用）
3 - 闪存驱动器 - 用于将 BLU 内存数据传输到外部记忆棒 + SBC / 固件升级
4 - 电流探头 - 使用外部电流探头测量负载电流。
5 - 紧急停止按钮 - 用于发生意外或不需要的动作时。
6 - 接口 - 支持从 PC 控制 BLU 并下载先前记录的结果。
7 - 报*输出 - 用于触发外部报*蜂鸣器。
8 - 电流和电压端子 - 电流和电压测试电缆端子
9 - 外部负载触发器 - 用于触发 BXL 外部负载单元
10 - 保护接地连接器 - 用于连接到保护接地（PE）的保护接地连接器

结合 BLU-T 和 BVR22

电池电压记录仪系列 BVR22 是一款轻便、用户友好、可充电的手持设备，用于在电池在线或离线模式下测量单个电池单体的电压和温度。当与 BLU-T 设备结合使用时，它是电池容量测试的有效补充。

BVR22 型号的选项和功能如下表所示。

测量参数

• 电池组和单体电压、单体（电解质）/ 环境温度、使用电流钳测量直流电流。
• 同时测量电池组电压和直流电流
• 与外部密度计的蓝牙通信

测量范围

• 电池组 / 单体电压：±600 V DC
• 电流 / 电池单体间电压：±1 V DC

数据传输：蓝牙和 USB 到 PC

结合 BLU-T 和 BVS

DV Power 电池电压监控器 - BVS，是一种*的电池电压监控系统，用于监控电池系统的健康状态。它记录重要的电池参数，如电池电压、电池单体间连接电压和环境温度。因此，它可以在容量测试期间为 BLU-T 提供支持工具。DV Power 电池电压监控器有两种类型：

• BVS - 一个电池单体电压模块测量 1 个电池单体
• BVS-4 - 一个电池单体电压模块测量 4 个电池单体

结合 BLU-T 和 ZVD

零电压放电模块 ZVD 系列是专门设计的外部模块，可实现电池完全放电（至 0 V）。它设计为与 BLU-T 系统一起工作，可对电压高达 70.5 V DC 的电池进行完全放电（与 BLU-A 一起使用时高达 500 V，与 BLU-C 系列一起使用时高达 800 V）。电池回收过程中需要完全放电电池。在进入回收过程之前，完全放电电池很重要，因为电池可能包含一些剩余能量。这种剩余能量可能很危险，并在电池拆解甚至运输过程中造成问题。为了防止这种情况，我们创建了 ZVD 系列，实现电池完全放电。

单次放电至 0 V 不会从电池中提取所有能量。放电完成后，电池电压会上升到某个非零值，表明电池中仍有能量。这种现象称为电池电压反弹。BLU-T 和 ZVD 系统通过分两步放电来改善放电过程：
*步：高效（高达 60 A）且受控（电流恒定直至达到 0 V）放电，直到电池电压降至 0 V。
第二步：ZVD 对电池进行短路，以去除剩余能量。

DV-B Win 软件

DV-B Win 软件包含在购买价格中，所有更新均免费。使用 DV-B Win 软件，可以从 PC（或笔记本电脑）控制、执行和观察测试，结果可以直接保存在 PC（或笔记本电脑）上。BLU-T 和 PC（或笔记本电脑）之间的通信通过 USB 电缆实现。使用 DV-B Win，结果可以按 XLS、PDF、Word 或 RTF 格式排列并打印成报告。此外，还提供了将其他类型的数据格式（jpg、png、doc）导入标准化 DV-B Win 报告的可能性，以及将 DV-B Win 中的数值和图形结果导出到自定义报告中。此外，该软件还提供了设置额外参数（电池单体电压、电池组电压、容量和时间）用于报*和结束测试的可能性。
