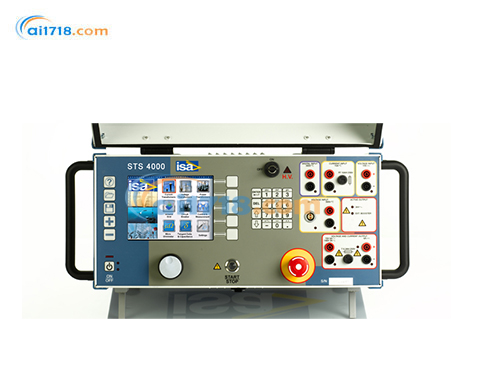

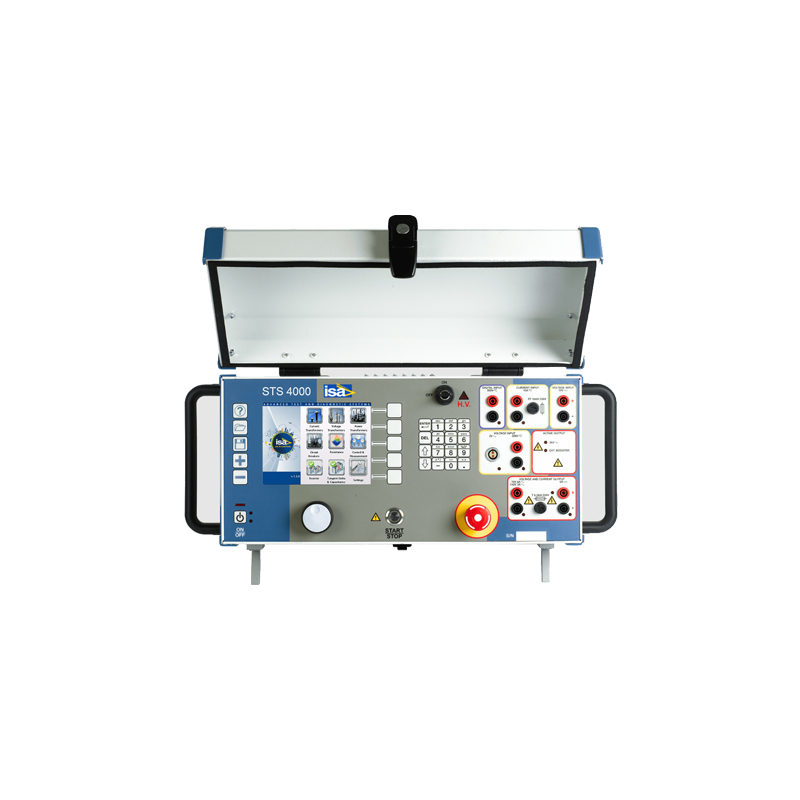

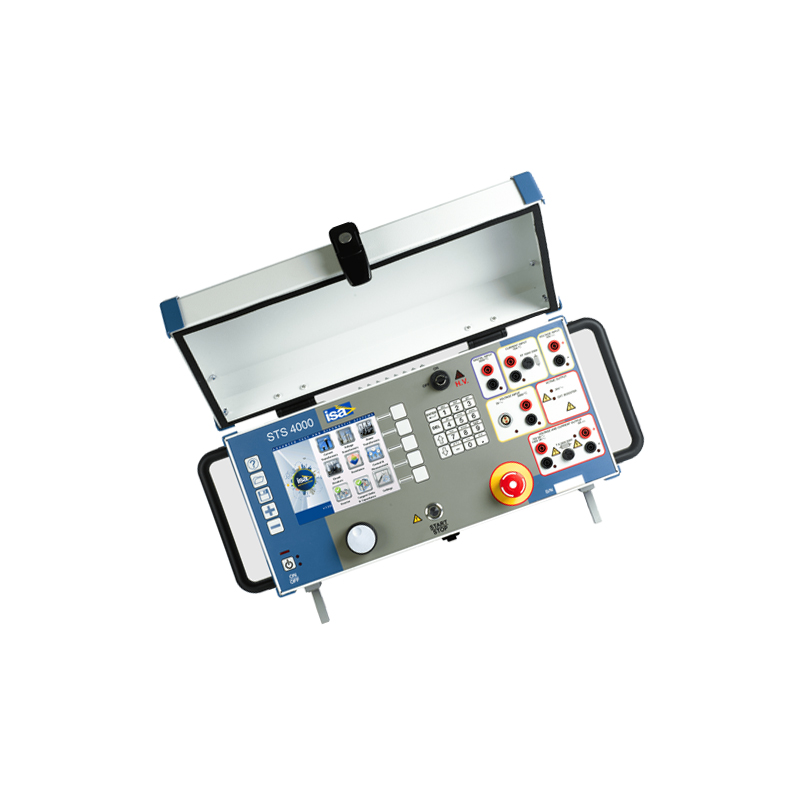

意大利ISA STS 4000一次注入测试系统-爱仪器仪表网

意大利ISA STS 4000一次注入测试系统用于电流，电压和电源变压器的多功能变电站维护和调试测试系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

STS 4000一次注入测试系统产品简介：
•STS 4000一次注入测试系统旨在执行变电站调试中要求的初级测试。
•STS 4000一次注入测试系统允许对CT，VT，PT和接地网进行准确的测试。

STS 4000一次注入测试系统产品特点：
•全自动的
•一次注入测试功能：高达5000 A / 7000 A，带有可选模块BUX 5000
•可变输出频率：15-500 Hz
•使用可选模块TD 5000的功耗因数测试（电压高达12 kV）
•2000 v AC高电位测试
•彩色大屏幕本地控制
•PADS-用于自动测试，评估和报告的电力设备诊断软件
•IEC 61850-9-2通信协议
•电容和损耗角正切测量的专利技术
•USB接口和用于PC连接的以太网接口。

•紧凑轻巧。

应用场景

STS4000 适用于各类变电站新建交接、运维检修场景，可完成 CT/VT/ 电力变压器、断路器、接地网、输电线路全项试验；搭配 BUX、TD5000 等模块可开展一次通流、12kV 介损检测，兼顾发电机、电机、电容器组测试，适配电网、电厂、电力检修单位、第三方电气检测机构现场试验。

意大利ISA STS 4000一次注入测试系统技术参数

高压交流电压输出
内置高压安全开关，仅开启高压试验、安全钥匙上电、按下启动键后才闭合；分 3 档电压量程。
*大输出电压 (V)	输出电流 (A)	输出功率 (VA)	*长试验时长 (s)	频率范围 (Hz)
2000	1.25	2500	60	15~500
2000	1	2000	130	15~500
2000	0.5	1000	>2 小时	15~500
1000	2.5	2500	60	15~500
1000	2	2000	130	15~500
1000	1	1000	>2 小时	15~500
500	5	2500	60	15~500
500	4	2000	130	15~500
500	2	1000	>2 小时	15~500
输出接口：两路高压安全插座
测量精度：读数 < 0.05%，量程 < 0.05%
相位误差：2000V 量程≤0.1°
高压输出电流测量精度
电流量程 (A)	电流精度	相位误差
5	读数 < 0.2%，量程 < 0.05%	<0.1°
0.5	读数 < 0.05%，量程 < 0.05%	<0.1°
0.05	读数 < 0.1%，量程 < 0.1%	<0.2°
备注：精度为典型内置测量精度；供电 110V 时输出功率下降；频率低于 50Hz、高于 200Hz 输出幅值衰减；STS3000 Lite、TDX5000 无高压输出。
低压交流电流输出
*大输出电流：6A / 3A AC
*大输出电压：70V / 140V AC
*大输出功率：360VA
接口：4mm 安全香蕉插座
频率：15~500Hz
低压直流电流输出
*大输出电流：6A DC
*大输出电压：65V DC
*大输出功率：360W
接口：4mm 安全香蕉插座
低压交流电压输出
电压量程：140V / 70V AC
输出功率：420VA
频率：15~500Hz
接口：4mm 安全香蕉插座
输出频率指标
交流输出频率：15~500Hz
频率分辨率：10mHz
15 测量输入通道参数
可采集外部发生器电流、电压，共三组独立测量通道：
交直流电流：*大 10A
交流电压：宽量程 300V AC / 低量程 3V AC
直流电压：*大 10V DC
选定通道前面板对应指示灯点亮
测量分辨率与精度
测量输入	量程	精度
交流电流 1A/10A	—	读数 < 0.05%，量程 < 0.05%
直流电流 1A/10A	—	读数 < 0.03%，量程 < 0.08%
宽量程交流电压	300mV/3V/30V/300V	读数 < 0.05%~0.15%，量程 < 0.05%
低量程交流电压	300mV/3V/30mV	读数 < 0.03%~0.1%，量程 < 0.08%~0.25%
直流电压	10mV/100mV/1V/10V	读数 < 0.03%~0.05%，量程 < 0.08%~0.15%
数字输入计时通道（继电保护测试）
输出电流 / 电压斜坡 / 阶跃变化同步启动计时器；数字输入检测继电器分闸后停止计时。
触点类型：常开 NO / 常闭 NC
计时触发：模拟量变化、数字量电平跳变
触点兼容：干接点 / 带电压湿接点，*高输入 300V 交直流
电压阈值：5V/24V/48V/＞80V 可选
计时分辨率：1ms
相位测量
测量范围：0~360°
分辨率：0.01°
精度：＜0.1°
衍生计算参数
变比、极性、二次负载、拐点电压、绕组电阻
变比测量（CT/VT/PT）
量程：0~9999
分辨率：1
精度：读数 < 0.15%，量程 < 0.15%
直流电阻测量
测量源	量程	精度
低压直流恒流源	0~100Ω	＜0.3%
直流电压测量通道	100Ω~20kΩ	0.5%~0.6%
彩色液晶显示屏
分辨率：640×480 TFT 彩屏
可视区域：132×99mm
带背光
