英国 GPS PQA-8000电能质量分析仪-爱仪器仪表网

英国 GPS PQA-8000电能质量分析仪，搭载 4 路电压、4 路电流采集通道，支持谐波、闪变、三相不平衡、启动浪涌电流检测与电能计量。可长期数据记录、超限报*与瞬态捕捉，适配工业配电、新能源并网、工厂设备调试、楼宇运维、变压器损耗检测等场景，适配多规格电流钳覆盖大小电流测试工况。

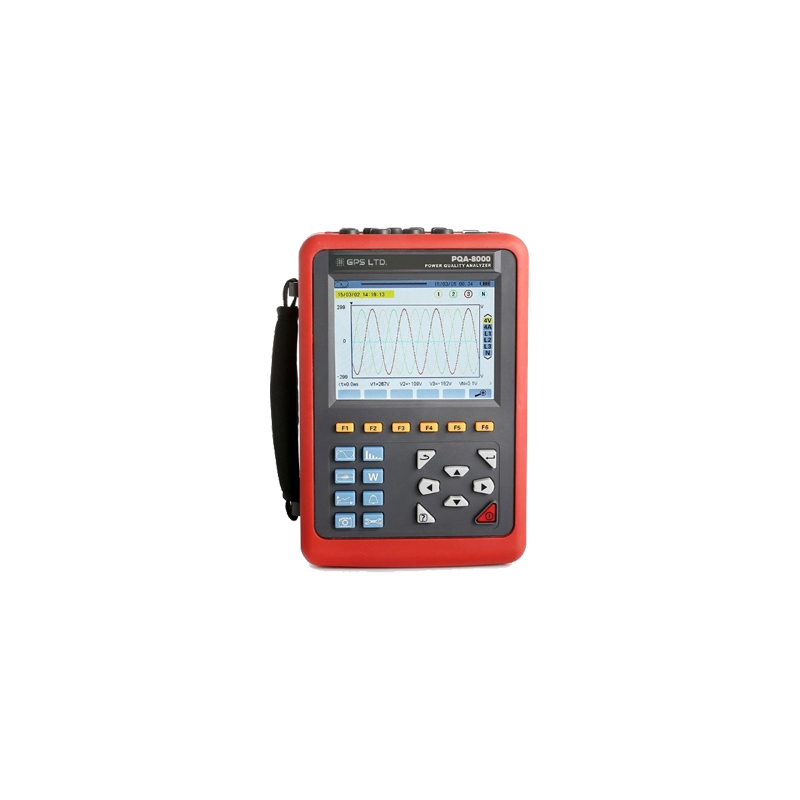

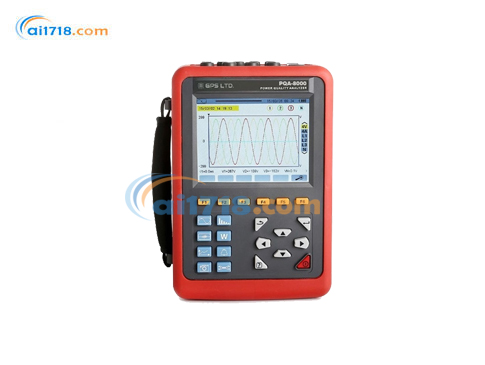

英国 GPS PQA-8000电能质量分析仪产品简介

专为追求高品质、多功能检测设备的工程师打造的全能型电能质量分析仪。
PQA-8000 功能覆盖范围广泛，仅需完成接线，即可对单相、三相配电系统开展谐波、相量、波形异常检测。本仪器兼具故障排查与数据记录功能，配备 4 路电压通道 + 4 路电流通道，可实现真有效值测量，并同步记录*小值、*大值与平均值。
PQA-8000 集成全套测量功能：功率因数、有功 / 无功 / 视在功率、电能计量、总谐波畸变率与谐波分析、频率测量。设备输入端采用分色接线端子，并配备适配各使用地区的端子标识；搭载大尺寸彩色图形显示屏，导航操作简洁直观，菜单逻辑易懂。机身配有坚固橡胶防护外壳，适配绝大多数作业环境；安全过电压等级：CAT IV 600V、CAT III 1000V，全方位保障操作人员与仪器安全。
PQA-8000 出厂配套标准测量套件；电流钳为选配附件（下单时如需请另行增补）。标准套件内含鳄鱼夹、测试探针与测量导线，开箱即可投入检测。

产品特点

测试功能：4 通道电压 / 4 通道电流实时波形显示；电压、电流真有效值；电压直流分量；电压、电流峰值；设定时段内电压、电流*大 / *小值
捕捉与监测功能：瞬时突变信号捕捉检测
启动电流监测：监测线路浪涌电流、电气设备启动冲击电流
记录存储功能：支持 123 项参数同步记录，自动生成趋势曲线；可按需长期存储测量数据
报*功能：可自定义各类参数限值，超限自动生成报*日志
屏幕截图功能：*多同时保存 60 张仪器界面截图
通讯功能：通过 USB 接口连接电脑，配套监测软件可实时显示电能质量分析与测试波形
用户自定义设置：时间日期、屏幕对比度 / 亮度、各相线显示颜色、接线方式等参数均可自定义

应用场景

PQA-8000 电能质量分析仪配备 4 路电压、4 路电流通道，支持谐波、闪变、三相不平衡、启动浪涌电流检测，可长期记录电能参数并生成报*日志。适用于工业配电机房、光伏储能、工厂设备调试、楼宇配电运维，也可用于电气故障排查、变压器谐波损耗检测、新能源并网电能质量验收，搭配多款电流钳适配从小功率回路到数千安大电流场景。

英国 GPS PQA-8000电能质量分析仪技术参数

参数项目	规格说明	参数项目	规格说明
通道数量	4 路电压、4 路电流	电压闪变	支持
测量频率	40Hz ~ 70Hz	三相不平衡度	支持
谐波测量	支持 0～50 次谐波	启动电流模式	支持，单次记录 100 秒
总谐波畸变率 THD	支持 0～50 次，分相测量	峰值测量	支持
专家模式	支持	相量图	自动显示
瞬态记录组数	150 组	截图存储容量	60 张界面
连续记录时长	同步记录 20 项参数，每 5 秒采集 1 个点，*长连续记录 300 天	时段*值记录	可记录设定时间段内大、小值
报*功能	可选 40 类参数阈值，存储 12800 组报*日志	-	-
仪器整机测量精度表
测量项目	量程	显示分辨率	*大允许误差
频率	40Hz~70Hz	0.01Hz	±0.03Hz
相电压真有效值	1.0V~1000V	*小 0.1V	±(0.5% 读数 + 5 位数字)
线电压真有效值	1.0V~2000V	*小 0.1V	±(0.5% 读数 + 5 位数字)
直流电压	1.0V~1000V	*小 0.1V	±(1.0% 读数 + 5 位数字)
电流真有效值	10mA~3000A	*小 0.1mA	±(0.5% 读数 + 2 位数字)
相电压峰值	1.0V~1414V	*小 0.1V	±(1.0% 读数 + 5 位数字)
线电压峰值	1.0V~2828V	*小 0.1V	±(1.0% 读数 + 5 位数字)
电流峰值	10mA~4200A	*小 0.1mA	±(1.0% 读数 + 5 位数字)
波峰系数 1.00~3.99	-	0.01	±(1% 读数 + 2 位数字)
波峰系数 4.00~9.99	-	0.01	±(5% 读数 + 2 位数字)
有功功率	cosφ≥0.8	0.001W	±(1% 读数 + 3 位数字)
0.000W~9999.9kW
分辨率 0.001W
	0.2≤cosφ＜0.8	0.001W	±(1.5% 读数 + 10 位数字)
无功功率	sinφ≥0.5	0.001VAR	±(1% 读数 + 3 位数字)
0.000 千乏～9999.9 千乏
分感性、容性，分辨率 0.001 千乏
	0.2≤sinφ＜0.5	0.001VAR	±(1.5% 读数 + 10 位数字)
视在功率 0.000VA~9999.9kVA	-	0.001VA	±(1% 读数 + 3%)
功率因数 -1.000~1.000	cosφ≥0.5	0.001	±(1.5% 读数 + 3 位数字)
分辨率 0.001	cosφ≥0.5	0.001	±(1.5% 读数 + 3 位数字)
	0.2≤cosφ＜0.5	0.001	±(1.5% 读数 + 10 位数字)
有功电能	cosφ≥0.8	0.001Wh	±(1% 读数 + 3 位数字)
0.000Wh~9999.9MWh
分辨率 0.001Wh
	0.2≤cosφ＜0.8	0.001Wh	±(1.5% 读数 + 10 位数字)
无功电能	sinφ≥0.5	0.001VARh	±(1% 读数 + 3 位数字)
0.000 千乏时～9999.9 兆乏时
分感性、容性，分辨率 0.001 千乏时
	0.2≤sinφ＜0.5	0.001VARh	±(1.5% 读数 + 10 位数字)
视在电能 0.000VAh~9999.9MVAh	-	0.001VAh	±(1% 读数 + 3 位数字)
相角	-179°~180°	1°	±2°
tanφ（视在功率≥50VA）	-32.768~32.768	0.001	±(1% 读数 + 5 位数字)
位移功率因数 DPF	-1.000~1.000	0.001	±(1% 读数 + 5 位数字)
谐波含有率（电压有效值＞50V）	0.0%~99.9%	0.10%	±(1% 读数 + 5 位数字)
谐波相角（电压有效值＞50V）	-179°~180°	1°	±3°
1～25 次谐波
26～50 次谐波			±10°
总谐波畸变率 THD	0.0%~99.9%	0.10%	±(1% 读数 + 5 位数字)
畸变系数	0.0%~99.9%	0.10%	±(1% 读数 + 10 位数字)
变压器 K 系数	1.00~99.99	0.01	±5%
三相不平衡度	0.0%~*	0.10%	±1%
整机尺寸约 240mm × 170mm × 68mm 整套总重量 10.5 千克
