德国MTE HYDROCAL 1009 Offshore海上油中多气体分析系统-爱仪器仪表网

德国MTE HYDROCAL 1009 Offshore多油中气分析系统，能分别测量多种关键气体和油中水分，采用免维护系统设计，减少维护成本和工作量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

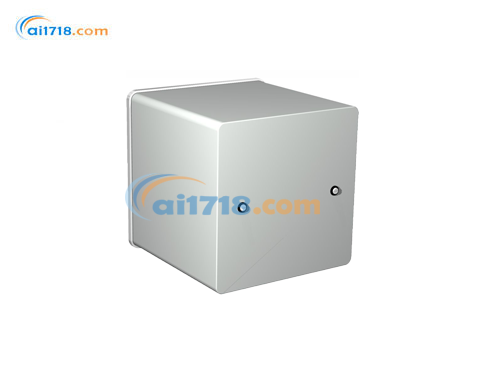

HYDROCAL 1009 Offshore多油中气分析系统产品描述
HYDROCAL 1009 海上版是一款具备变压器监测功能的*性安装多油中气体分析系统，专门用于测量变压器油中的水分（\(H_2O\)）以及氢气（\(H_2\)）、一氧化碳（CO）、二氧化碳（\(CO_2\)）、甲烷（\(CH_4\)）、乙炔（\(C_2H_2\)）、乙烯（\(C_2H_4\)）、乙烷（\(C_2H_6\)）和氧气（\(O_2\)）等关键气体。该设备专为海上平台（如海上风电场）的恶劣环境（盐水、腐蚀）设计，通过无窗口且特殊喷漆的外壳，以及采用铬镍和不锈钢材质，确保了设备的可靠性和耐用性。该设备可通过其可选的模拟输入接口，连接变压器上的其他传感器，成为一个紧凑的变压器监测系统：4 个模拟输入接口，支持 0/4...20mADC 信号。6 个模拟输入接口，可配置为 0/4...20mAAC +20% 或 0...80 VAC +20%（通过跳线设置）。此外，它还配备了数字输出接口，用于传输*报信息或执行控制功能（例如控制变压器的冷却系统）：10 个数字继电器输出。5 个数字光耦合器输出（可选）。

HYDROCAL 1009 Offshore多油中气分析系统主要优势
多参数独立测量：能分别测量多种关键气体和油中水分。
海上应用专属设计：外壳无窗口且采用 C5M 涂层，背板配备电缆密封套（材质为铬镍钢，防护等级 IP 68，耐腐蚀且耐酸），背板、油入口和外壳螺丝均采用 V4A 不锈钢材质。
安装便捷：易于安装在变压器阀门上（适配 G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口），且安装过程无需中断变压器的正常运行。
软件功能先进：设备本身及通过 PC 端使用的软件功能先进。
免维护设计：采用免维护系统设计，减少维护成本和工作量。
通信接口丰富：具备 ETHERNET 10/100 Mbit/s（铜缆 / RJ 45 或光纤 / SC 双工）和 RS 485 通信接口，支持 MODBUS®RTU/ASCII、MODBUSTCP、DNP3、专有通信协议以及 IEC 61850 协议。
功能拓展可选：可选配板载 GSM 或模拟调制解调器实现远程访问；可选配 DNP3 串行调制解调器或 IEC 61850 调制解调器用于 SCADA 连接；还可选配高压和低压套管传感器，通过通信接口实现对高压和低压套管的监测。

变压器监测功能
电气参数监测：可监测电压和电流（通过电压和电流互感器 / 传感器）。
温度监测：能监测变压器底部和顶部油温以及环境温度（通过额外的温度传感器）。
其他设备状态监测：可监测冷却阶段 / 分接开关位置（例如通过电流传感器）。
自由配置：模拟输入可自由分配给任何额外的传感器。
进一步计算功能：具备热点（符合 IEC 60076 标准）、寿命损耗、老化率等计算功能（与比利时 PAUWELS 公司联合开发）。
套管监测功能（可选）：套管监测系统可同时监测 2 组三相套管的泄漏电流。该系统在每个被测部件上采用三种不同的测量模式，以提供*的功率因数和电容值，从而评估套管绝缘状况。测量模式包括：相位比较（比较被测部件与同相电压供电的另一被测部件的功率因数）、三相电流总和测试（测量三个被测部件，如变压器上的三个高压或低压套管的 A、B、C 相电流总和的不平衡电流）、相邻相参考测试（比较被测部件与同一设备上其他相部件的功率因数）。套管传感器 / 适配器可连接到适用于所有类型套管的电容抽头，可测量高达 140 mA 的泄漏电流，适用于接地和不接地电容抽头的套管，并设计有防止传感器与套管监测系统断开时设备上产生电压的功能。可选择多种套管传感器配置，如高压侧监测、高低压侧监测、其他变压器的参考高压套管监测、电容式电压互感器 / 电容式电流互感器（CCVT/CCPT）参考监测等，*多可配置 3、6、9（需两个套管监测单元）或 12（需两个套管监测单元）个套管传感器。

HYDROCAL 1009 Offshore多油中气分析系统产品规格

项目	详情
辅助电源可选标称电压	120V - 20% + 15% AC 50/60Hz 230V - 20% + 15% AC 50/60Hz 120V - 20% + 15% DC 230V - 20% + 15% DC（其他标称电压可按需定制）
功耗	未提及（可参考同系列产品，推测为*大 600 VA ）
外壳材质	铝（C5M 涂层）/V4A 不锈钢
尺寸	未提及（可参考同系列产品，推测为宽 263mm× 高 263mm× 深 327.5mm ）
重量	未提及（可参考同系列产品，推测为约 15kg ）
运行环境温度	-55℃... +55℃（低于 -10℃显示功能锁定）
变压器内部油温	-20°C... +90°C
存储环境温度	-20°C... +65°C
油压	未提及（可参考同系列产品，推测为 0 - 800 kpa，允许负压）
与阀门连接	G 1½"DIN ISO 228 - 1 或 1½" NPT ANSI B 1.20.1 标准接口
安全认证	未提及（可参考同系列产品，推测为 CE 认证）
绝缘保护	未提及（可参考同系列产品，推测为符合 IEC 61009 - 1:2002 标准）
防护等级	未提及（可参考同系列产品，推测为 IP - 55 ）
气体 / 油中水分测量
测量项目	测量范围	准确度²⁾³⁾（推测）
氢气（\(H_2\)）	0...10,000 ppm	± 15 % ± 25 ppm
一氧化碳（CO）	0...10,000 ppm	± 20 % ± 25 ppm
二氧化碳（\(CO_2\)）	0...20,000 ppm	± 20 % ± 25 ppm
甲烷（\(CH_4\)）	0...5,000 ppm	± 20 % ± 25 ppm
乙炔（\(C_2H_2\)）	0...10,000 ppm	± 20 % ± 5 ppm
乙烯（\(C_2H_4\)）	0...10,000 ppm	± 20 % ± 10 ppm
乙烷（\(C_2H_6\)）	0...10,000 ppm	± 20 % ± 15 ppm
氧气（\(O_2\)）	0...50,000 ppm	± 10 % ± 1000 ppm
油中水分（\(H_2O\)）	0...100 ppm	± 3 % ± 3 ppm
模拟直流输出
类型	范围	默认浓度（可自由分配）（推测）
1 个直流电流	0/4...20 mADC	氢气（\(H_2\)）
1 个直流电流	0/4...20 mADC	一氧化碳（CO）
1 个直流电流	0/4...20 mADC	二氧化碳（\(CO_2\)）
1 个直流电流	0/4...20 mADC	甲烷（\(CH_4\)）
1 个直流电流	0/4...20 mADC	乙炔（\(C_2H_2\)）
1 个直流电流	0/4...20 mADC	乙烯（\(C_2H_4\)）
1 个直流电流	0/4...20 mADC	乙烷（\(C_2H_6\)）
1 个直流电流	0/4...20 mADC	氧气（\(O_2\)）
1 个直流电流	0/4...20 mADC	油中水分（\(H_2O\)）
1 个直流电流	0/4...20 mADC	自由编程（推测）
数字输出（继电器）
类型	控制电压	*大开关容量（可自由分配）（推测）
10 个继电器	12 VDC	220 VDC/VAC / 2 A / 60 W
模拟交流输入（可选）
类型	范围	测量值准确度（推测）	备注（推测）
6 个交流电流或 6 个交流电压	0/4…20 mA +20% 或 0...80 V +20%	≤ 1.0 %	通过跳线配置
模拟直流输入
类型	范围	测量值准确度（推测）	备注（推测）
4 个直流电流	0/4...20 mADC	≤ 0.5 %	-
数字输出（光耦合器，可选）
类型	控制电压	*大开关容量（可自由分配）（推测）
5 个光耦合器	5 VDC	U_CE：额定 24 V / 大 35 V；I_CE：大 40 mA；U_EC：*大 7 V
通信
RS 485	支持专有或 MODBUS® RTU/ASCII 协议
ETHERNET 10/100 Mbit/s	铜缆 / RJ 45 或光纤 / SC 双工，支持专有或 MODBUS® TCP 协议
其他（可选）	板载 GSM 或模拟调制解调器用于远程访问；板载 DNP3 串行调制解调器；板载 IEC 61850 调制解调器
测量原理	基于顶空原理的小型化气体采样（无膜，耐负压）；专利申请中的油采样系统（EP 1 950 560 A1）；采用近红外气体传感器单元测量CO、\(C_2H_2\)、\(C_2H_4\)、\(CO_2\)、\(CH_4\)和\(C_2H_6\)；微电子气体传感器测量\(H_2\)和\(O_2\)；薄膜电容式水分传感器测量\(H_2O\)；配备用于测量油温和气体温度的温度传感器
