英国CAMLIN TOTUS变压器监测系统，将溶解气体分析（DGA）、局部放电（PD）和套管监测（BM）功能集成在一个强大的单元中。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

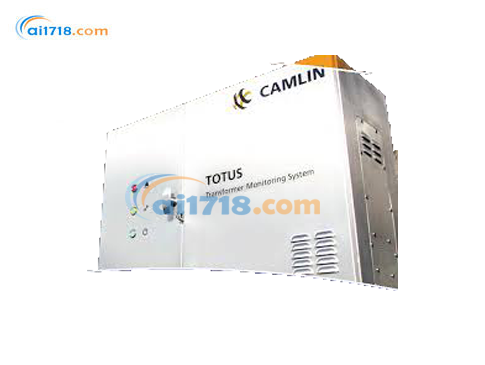

TOTUS变压器监测系统产品概述
TOTUS 专为现代资产管理人员设计，对变压器的各项关键参数进行监测、分析，并以图形化方式呈现，便于即时分析。凭借技术创新、*的制造质量以及*的客户与技术支持，TOTUS 在在线变压器监测领域处于*地位。它融合了创新技术、前沿软件和诊断方法，打造出全球*的变压器监测系统。该系统能在故障早期进行检测和诊断，避免变压器故障，延长其使用寿命。此外，内置的网络服务器配备了强大的数据分析工具，方便用户更高效地管理和解读信息。

为什么选择 TOTUS？
功能集成：是*一款将 DGA、局部放电和套管监测集成于一体的系统。
独特人机界面：具备带网络界面的独特人机界面（HMI），可在现场展示 DGA、PD 和 BM 的关键参数。
操作简便：用户界面简单，调试时无需外部软件。
技术融合：完全集成的技术，支持关联外部输入的数据。

TOTUS变压器监测系统功能介绍
溶解气体分析（DGA）
DGA 是变压器管理计划的关键部分，TOTUS 提供全面的 DGA 功能：
多参数测量：可测量 9 种气体和水分。
先进技术：采用前沿的光声光谱（PAS）技术。
无需耗材：无需消耗品（校准气或载气）。
灵活配置：提供多油箱选项，一台设备可用于单相变压器组。
性能*：市场*的规格，产品*可靠。

套管监测（BM）
套管故障可能引发灾难性后果，造成广泛的附带损害。TOTUS 的套管监测功能可通过在线监测，提前发现潜在缺陷，有效避免此类重大事故：
早期故障检测：能快速检测出如电容层突然短路等快速发展的故障。
减少误报：通过先进算法避免误报* 。
自动分离：自动分离套管中的局部放电信号。
稳定测量：高度稳定地测量相对介质损耗角正切（Tan Delta）和电容。
调试简便：调试简单，无需手动调谐和额外软件。

局部放电（PD）
TOTUS 融入了 INTEGO TM 的创新 PD 技术，独特的降噪算法、持续监测、嵌入式智能和先进的分析工具，使 PD 监测能可靠、便捷地应用于变压器：
安全安装：独特的分接适配器设计确保安装可靠、安全，具备防电压浪涌保护。
有效降噪：专为变压器设计的有效降噪功能。
持续监测：持续监测，确保捕捉所有重要的 PD 活动。
可视化呈现：将数据转换为直观的图形，方便非 PD 专家解读。
独特的网络应用功能
拥有功能全面且灵活的网络软件，整合了局部放电、DGA 和套管监测功能，支持多种数据趋势分析，如 DGA 趋势、PD 趋势、Tan delta/PF 趋势、极坐标图、电容趋势，以及 DGA、PD、温度和负载的综合趋势分析。

数据与通信
网络服务：内置网络服务器和网络软件，可通过安全、灵活的网络访问进行全面控制和通信；提供适用于智能手机和平板电脑的强大应用程序；具备用于离线查看的 PC 软件；拥有适用于各级用户的广泛分析工具；完全兼容资产管理系统。
现场交互：配备集成 LCD 触摸屏，可进行现场分析和绘图，方便设备控制，还支持通过网络进行技术支持和通信。
通信与数据中心：具备丰富的通信和输入 / 输出选项，可作为第三方监测设备的数据中心，标准配置可监测负载和温度，支持从任何智能设备安全访问数据。

TOTUS变压器监测系统产品规格

项目	详情
气体及水分测量范围与精度
氢气（H₂）	5 - 5,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
甲烷（CH₄）	1 - 50,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
乙烷（C₂H₆）	1 - 50,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
乙烯（C₂H₄）	1 - 50,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
乙炔（C₂H₂）	0.1 - 50,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
一氧化碳（CO）	1 - 50,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
二氧化碳（CO₂）	3 - 50,000 PPM，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
水分（H₂O，相对饱和度）	0 - * RS，精度：± 5% 或 ± *低检测限（LDL）（取较大值）
氧气（O₂）	100 - 50,000 PPM，精度：±10%
氮气（N₂）	10,000 - 150,000 PPM，精度：±15%
DGA 数据
测量频率	1 - 24 小时
存储	8 GB microSD 卡，可存储 15 年以上数据
局部放电
输入通道	3 相及 1 个选通通道（可选额外 3 个），所有通道同步采集
同步通道	4 个（可选 7 个）
传感器	套管抽头适配器、接地射频电流互感器（RFCT），可选用于排水阀安装的超高频（UHF）天线
输入测量范围与精度	-10V 至 +10V，幅度精度：<5%，时间分辨率：10 ns
分辨率	12 位
采样率	100 MS/s
带宽	超宽（<50MHz）和宽频（IEC60270）
局部放电及套管数据
采集模式	连续
趋势分析	每小时、每天、每周、每月
存储	8 GB micro SD 卡，可存储超 1 年数据
套管监测
输入通道	2 组 3 相，所有通道同步采集
同步通道	3 个（可选 6 个）
传感器	套管抽头适配器
输入测量范围	0 - 200mA
精度	幅度：0.1%，相对相位角：0.05°
分辨率	12 位
采样率	18 KS/s
电力系统频率	50 - 60Hz，± 0.01 Hz
*报
高亮度 LED	红色、琥珀色、绿色
报*继电器触点	4 个常开（NO）或常闭（NC），用户可配置
输入 / 输出（I/O）
模拟输入	3 个 PT100，3 个 4 - 20 mA，1 个负载电流互感器（CT）
数字输入	5 个 24V 隔离输入
通信
协议	ModBus、DNP3 和 IEC61850
人机界面（HMI）	7 英寸高分辨率彩色 LCD
电源	90 - 250 VAC，47 - 63 Hz，300W
环境
工作温度	-40 至 +55 °C（可选 - 60 °C）
工作湿度	5 - 95% RH，无冷凝
油温范围	-40 至 +120 °C
外壳
尺寸（高 × 宽 × 深）	996 x 720 x 310 mm
防护等级	IP56
材质	304 不锈钢（可选 316 不锈钢）
